NZ2VZ-2131E-9C-GMMF (Obj. č. 077363)

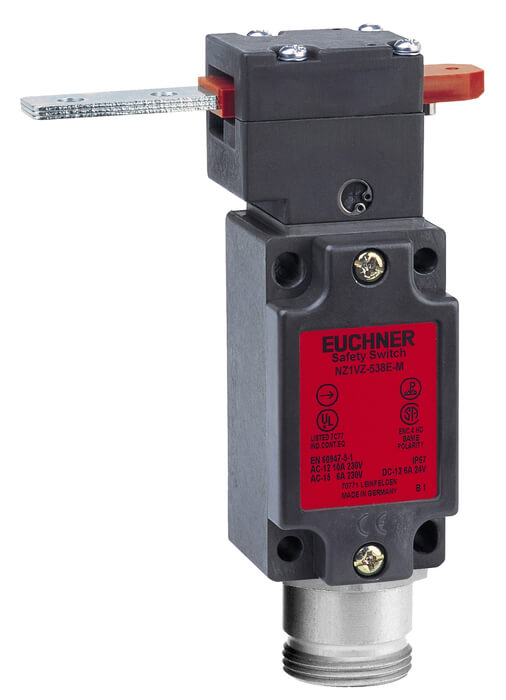

Bezpečnostní spínač NZ.VZ, konektor MR9

  • Pouzdro dle normy EN 50041
  • Konektor MR9
NZ2VZ-2131E-9C-GMMF (Obj. č. 077363)

Popis

Směr nájezdu

Obrázek

Obrázek

Horizontálně

Možnost nastavení v krocích po 90 stupních.

Spínací jednotka

2131HPomalý spínací člen, 3 NC + 1 NO
Rozměrový výkres
Rozměrový výkres
2131H
2131H
Spínací funkce
Spínací funkce
Elektromechanické bezpečnostní spínače v praxi

Rozměrový výkres

Rozměrový výkres
aVolnoběžná dráha: Aktuátor je ve vodicí drážce, nevyvolává však žádnou funkci.
bSpínací operace ukončena: Chcete-li zaručit spolehlivé sepnutí, musí se aktuátor zasunout až po tento bod. Při vypínání se aktuátor musí stáhnout nejméně po bod „a“.
1Zasunutý aktuátor
2Vytažený aktuátor
3Typ: 2131H, spínací jednotka: 3 NC + 1 NO
4Aktuátor objednávejte zvlášť. Při montáži na stroj je nutné bezpečnostní spínač a aktuátor spojit. Aktuátor se nesmí používat jako doraz. Zvlášť omezte nadměrný zdvih.
5Nezarovnaný konektor MENCOM (9pól.) MIN-9MR-1-18-M20
6Možnost změny směru ovládání
7Standard

2131H

2131H

Spínací funkce

Spínací funkce

Technické údaje

Atesty

Zulassung EACZulassung DNV GLZulassung c_UL_us LISTED Class 2Zulassung CCC

Mechanické hodnoty a okolní prostředí

Materiál tělesa
Pouzdro Anodicky oxidovaný tlakový odlitek z lehkého kovu
Hmotnost
Netto 0,3 kg
Povolený rozsah provozních teplot -25 ... 80 °C
Krytí IP65
Mechanická životnost 2 x 106
Materiál kontaktů Slitina stříbra s velmi tenkým pozlacením
Princip spínání Pomalý spínací člen
Montážní poloha Libovolná
Počet nuceně rozpínaných kontaktů pro monitorování polohy dveří 3
Počet spínacích kontaktů pro monitorování polohy dveří 1
Způsob připojení
Konektor BHA9 (8pól. + PE)
Rychlost nájezdu Max.20 m/min
Frekvence ovládání Max.1200 1/h
Přidržovací síla 8 N
Vytahovací síla 35 N
Ovládací síla 35 N
Hloubka zasunutí 52 mm

Parametry elektrického připojení

Tepelný návrhový proud Ith 4 A
Kategorie použití podle normy EN 60947-5-1
AC-15 4 A 230 V
DC-13 4 A 24 V
Ochrana proti zkratu podle IEC 60269-1 4A gG
Návrhové izolační napětí Ui
AC/DC 250 V
Návrhová odolnost proti rázovému napětí Uimp 2,5 kV
Spínané napětí 12 V
Spínaný proud
Min. při 24 V 1 mA
Průřez připojovacích vodičů 0,34 ... 1,5 mm²

Hodnoty spolehlivosti podle normy EN ISO 13849-1

Monitorování polohy ochranného krytu
B10D 4,5 x 106

V kombinaci s Aktuátor BETAETIGER-Z-G

Mechanické hodnoty a okolní prostředí

Volný chod 4 mm

V kombinaci s Aktuátor BETAETIGER-Z-GN

Mechanické hodnoty a okolní prostředí

Volný chod 16 mm
