NZ1HB-2131-9C-GMMF (Obj. č. 077390)

Bezpečnostní spínač NZ.HB, otočná páka s plastovou rolnou, konektor MR9

  • Provedení A dle EN 50041 (plastová rolna ∅ 18 mm)
  • Konektor MR9
NZ1HB-2131-9C-GMMF (Obj. č. 077390)

Popis

Směr nájezdu

Obrázek

Obrázek

Horizontálně

Směr spínání

  • Doprava, doleva nebo oboustranně

Spínací jednotka

2131HPomalý spínací člen, 3 NC + 1 NO
Rozměrový výkres
Rozměrový výkres
2131H
2131H
Připojovací schéma
Připojovací schéma
Způsob a dráhy spínání
Způsob a dráhy spínání
Elektromechanické bezpečnostní spínače v praxi

Rozměrový výkres

Rozměrový výkres
1Nezarovnaný vodicí výstupek
2Vačka
3Vzdálenost rozepnutí kontaktů
4Konektor MENCOM (9pól.) MIN-9MR-1-18-M20
5Spínací jednotka v klidové poloze: Spínací jednotka SK 2131 H s 3 rozpínacími kontakty + 1 spínacím kontaktem; rozpínací kontakty s nuceným odpojováním
6Funkce nuceného odpojování závisí na dodržení tohoto rozměru.
7Aktuátor (vačka) musí být se strojem spojen tvarovým spojem.
8Spínač lze vyměnit jen za stejný typ.

2131H

2131H

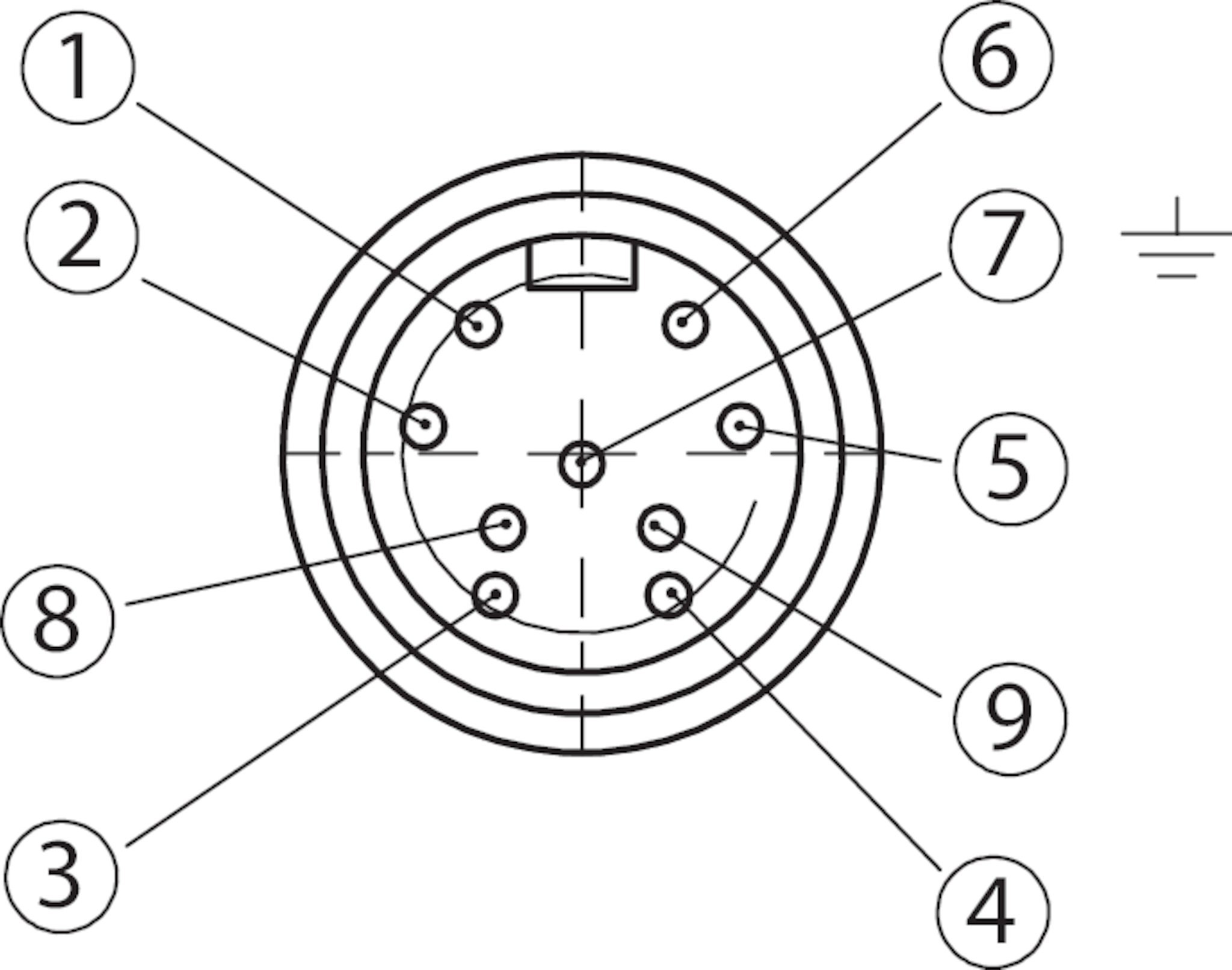

Připojovací schéma

Připojovací schéma
1Oranžová
2Modrá
3Červenobílá/černá
4Zelenobílá/černá
5Bílá
6Červená
7Zelenobílá/žlutá
8Bílá/bílá/černá
9Barva: černá

Způsob a dráhy spínání

Způsob a dráhy spínání
Kontakty sepnuty
Kontakty rozepnuty
Kontakty nuceně rozepnuty

Technické údaje

Atesty

Zulassung EACZulassung DNV GLZulassung c_UL_us LISTEDZulassung CCC

Mechanické hodnoty a okolní prostředí

Materiál tělesa
Pouzdro Anodicky oxidovaný tlakový odlitek z lehkého kovu
Hmotnost
Netto 0,3 kg
Povolený rozsah provozních teplot -25 ... 80 °C
Krytí IP65
Mechanická životnost 30 x 106
Materiál kontaktů Slitina stříbra, velmi tenké pozlacení
Princip spínání Pomalý spínací člen
Montážní poloha Libovolná
Počet nuceně rozpínaných kontaktů pro monitorování polohy dveří 3
Počet spínacích kontaktů 1
Způsob připojení
Konektor MR9 (8pól. + PE)
Rychlost nájezdu 0,1 ... 300 m/min
Ovládací prvek
Kluzné ložisko z plastu Otočná páka (d rolny = 18 mm, délka = 32 mm)
Ovládací síla Min.15 N

Parametry elektrického připojení

Tepelný návrhový proud Ith 4 A
Kategorie použití podle normy EN 60947-5-1
AC-15 4 A 230 V
DC-13 4 A 24 V
Ochrana proti zkratu podle IEC 60269-1 4A gG
Návrhové izolační napětí Ui 250 V
Návrhová odolnost proti rázovému napětí Uimp 2,5 kV
Spínaný proud
Min. při 24 V DC 1 mA

Hodnoty spolehlivosti podle normy EN ISO 13849-1

Monitorování polohy ochranného krytu
B10D 20 x 106

Příslušenství

Ke stažení

Technická podpora

Technická podpora
