MGB2-H-BA1A6-R-157369 (Obj. č. 157369)

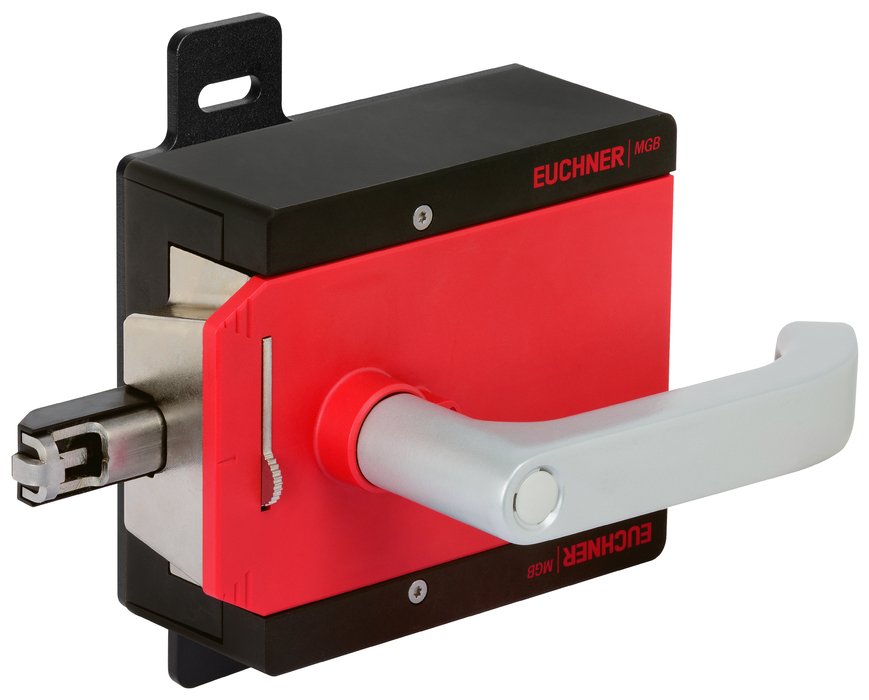

Modul vnější kliky MGB2-H... (dveřní klika, s automatickým zajišťovacím mechanismem, dveře se závěsy napravo)

  • Inteligentní jazýček závory
  • Výklopný zajišťovací mechanismus
  • Druhý, samočinně vysouvaný zajišťovací mechanismus
  • Dveřní klika
  • Montážní deska
  • Nastavitelný dveřní doraz, nastavení z výroby: vpravo
MGB2-H-BA1A6-R-157369 (Obj. č. 157369)

Popis

Jazýček závory

Transpondér spolehlivě rozpozná, pokud se jazýček závory zasune do vyhodnocovacího modulu.

Zajišťovací mechanismus (samočinně vysouvaný a výklopný)

S výklopným zajišťovacím mechanismem lze při čištění a provádění servisu stroje jazýček závory zajistit maximálně třemi zámky. Tím se v zajištěném stavu znemožňuje použití kliky. Pro další tři zámky je dále možné použít volitelný zajišťovací mechanismus, který se automaticky vysouvá při použití kliky.

Dveřní klika

Systém MGB2 disponuje odolnou dveřní klikou, kterou lze otáčet v krocích po 90 stupních – přesně dle požadavků konkrétní montážní situace. Směr ovládání lze velice snadno změnit tak, aby odpovídal dveřím se závěsy nalevo nebo napravo.

Dveřní koule

Alternativně k dveřní klice může být modul vnější kliky vybaven také dveřní koulí nebo ho lze dveřní koulí dovybavit.

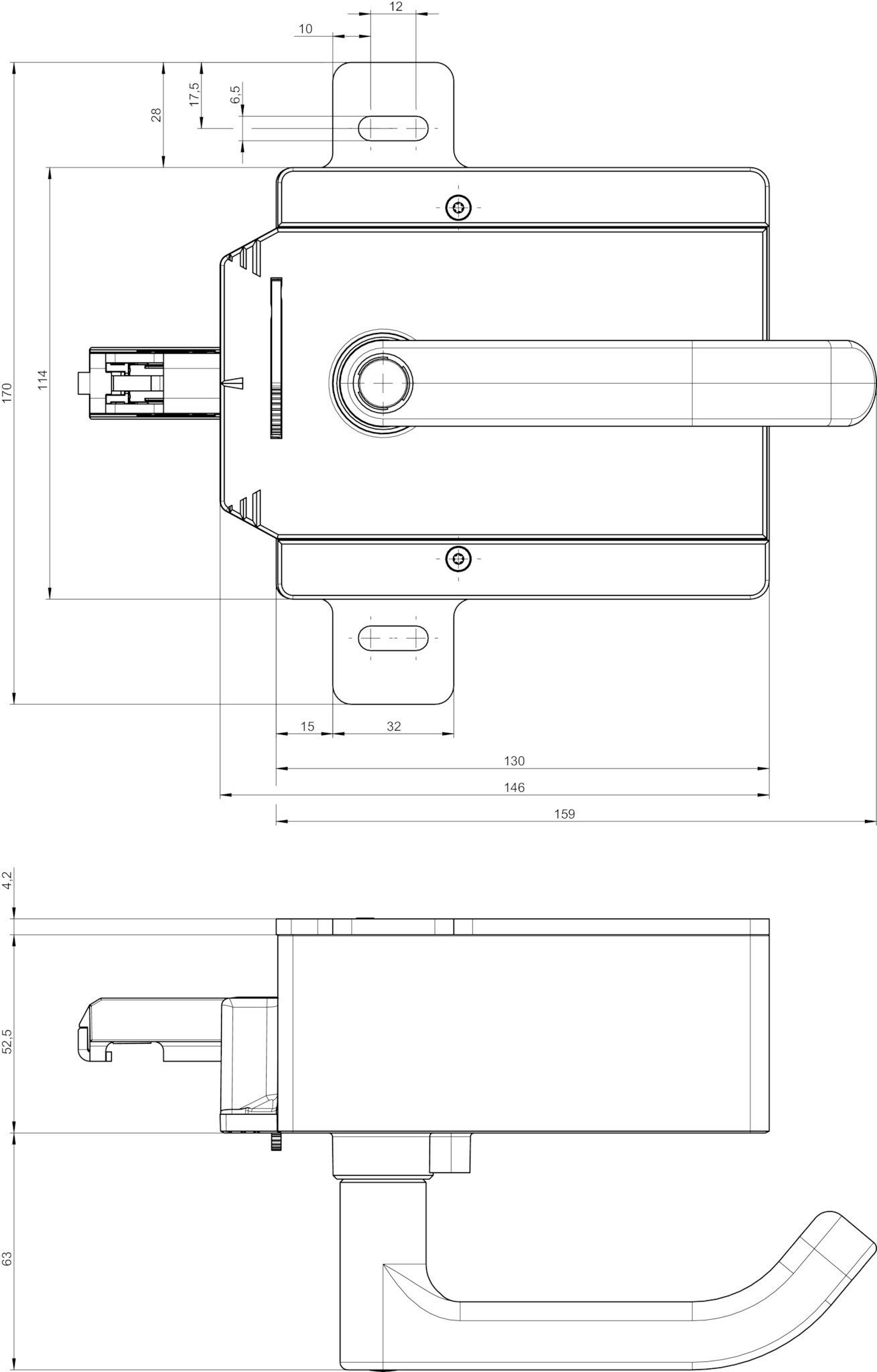

Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
MGB2 Modular: Přehled
MGB2 Classic
Multifunkční systémy zavírání dveří

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Technické údaje

Schválení

TÜV Süd München_Z10 040393 0028 Rev.04

Mechanické hodnoty a prostředí

Montážní poloha Dveřní závěs DIN pravý
Třída ochrany IP65
Okolní teplota -30 ... +55 °C
Materiál
Pouzdro Plast zesílený skelnými vlákny, zinkový tlakový odlitek, niklovaný, nerezová ocel

Různé

Číslo verze výrobku V1.0.0
Další funkce
S montážní deskou
S automatickým zajišťovacím mechanismem

Příslušenství

Objednací údaje

Obj. č. 157369
Název výrobku MGB2-H-BA1A6-R-157369
Hmotnost brutto 1,69kg
Číslo celního tarifu 85365019000
ECLASS 27-27-24-04 Actuator for safety-related proximity switch
