NZ2HS-538SEM4AS1 (Best. Nr. 095201)

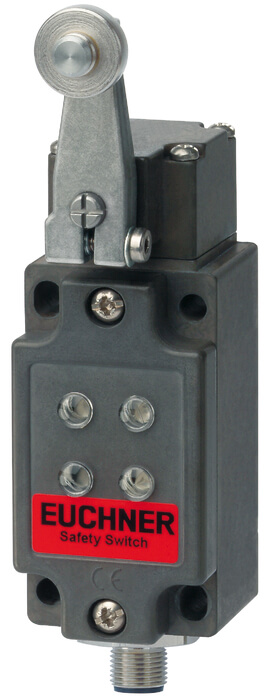

Sicherheitsschalter NZ.HS ASi, Schwenkhebel mit Stahlrolle

  • Ausführung A nach EN 50041 NZ.HS (Stahlrolle ø 18 mm)

Beschreibung

Schaltrichtung

Rechts-, links- oder beidseitig.

AS-Interface Eingänge

D0, D1Zwangsöffner 1
D2, D3Zwangsöffner 2

Die Auswertung erfolgt über einen Sicherheitsmonitor.

AS-Interface Ausgänge

D1LED rot
D2LED grün

LED-Funktionsanzeige

  • Die LED Power zeigt die Betriebsspannung auf dem Bus an.
  • Die LED Fault zeigt an, wenn ein Fehler auf dem AS-Interface Bus erkannt wurde.
  • Die grüne und die rote LED können über den Bus von der Steuerung wahlfrei mit dem Bit D1 und D2 angesteuert werden.
Maßzeichnung
Anschlussplan
Schaltwegdiagramm
Elektromechanische Sicherheitsschalter im Einsatz

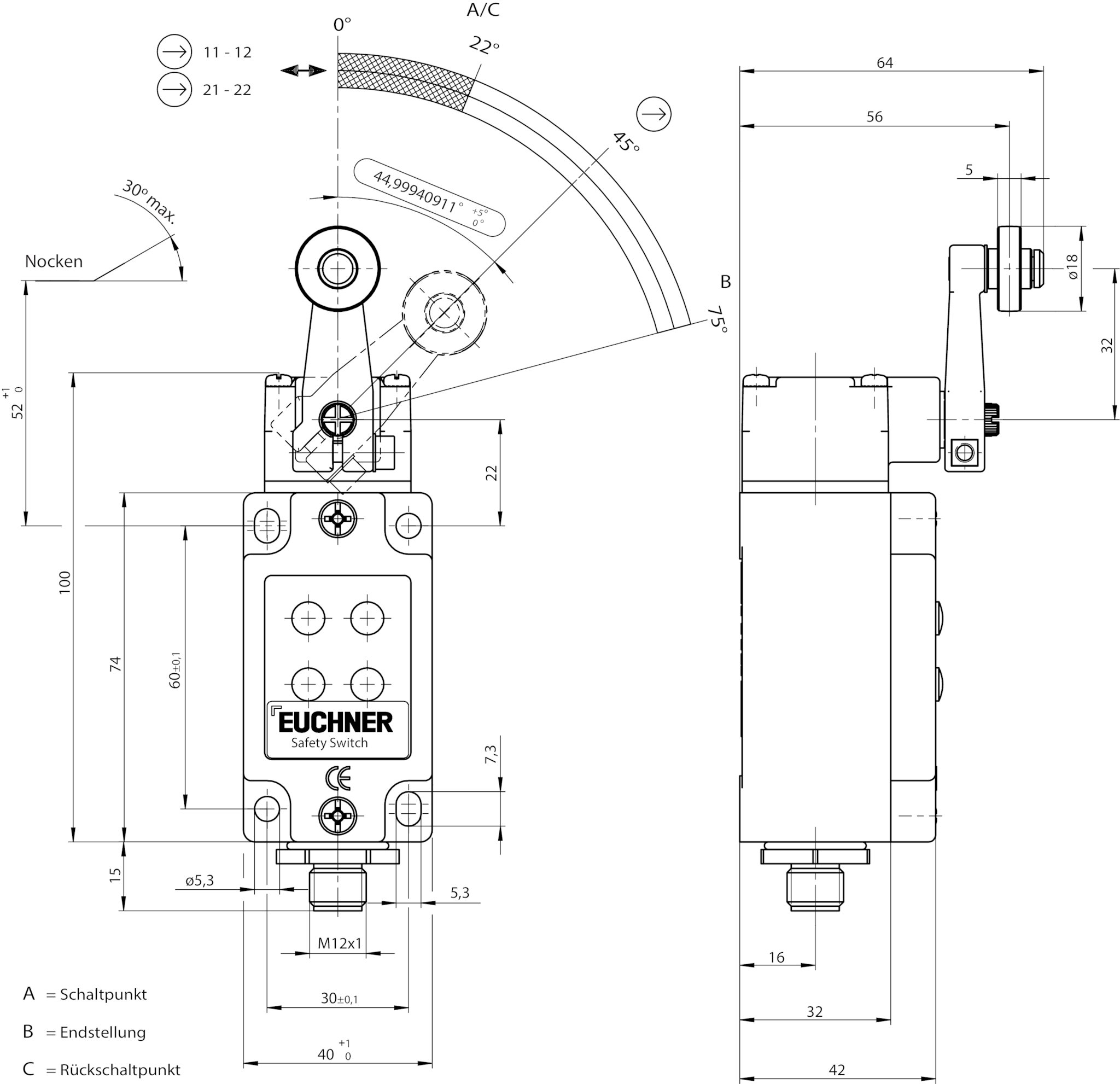

Maßzeichnung

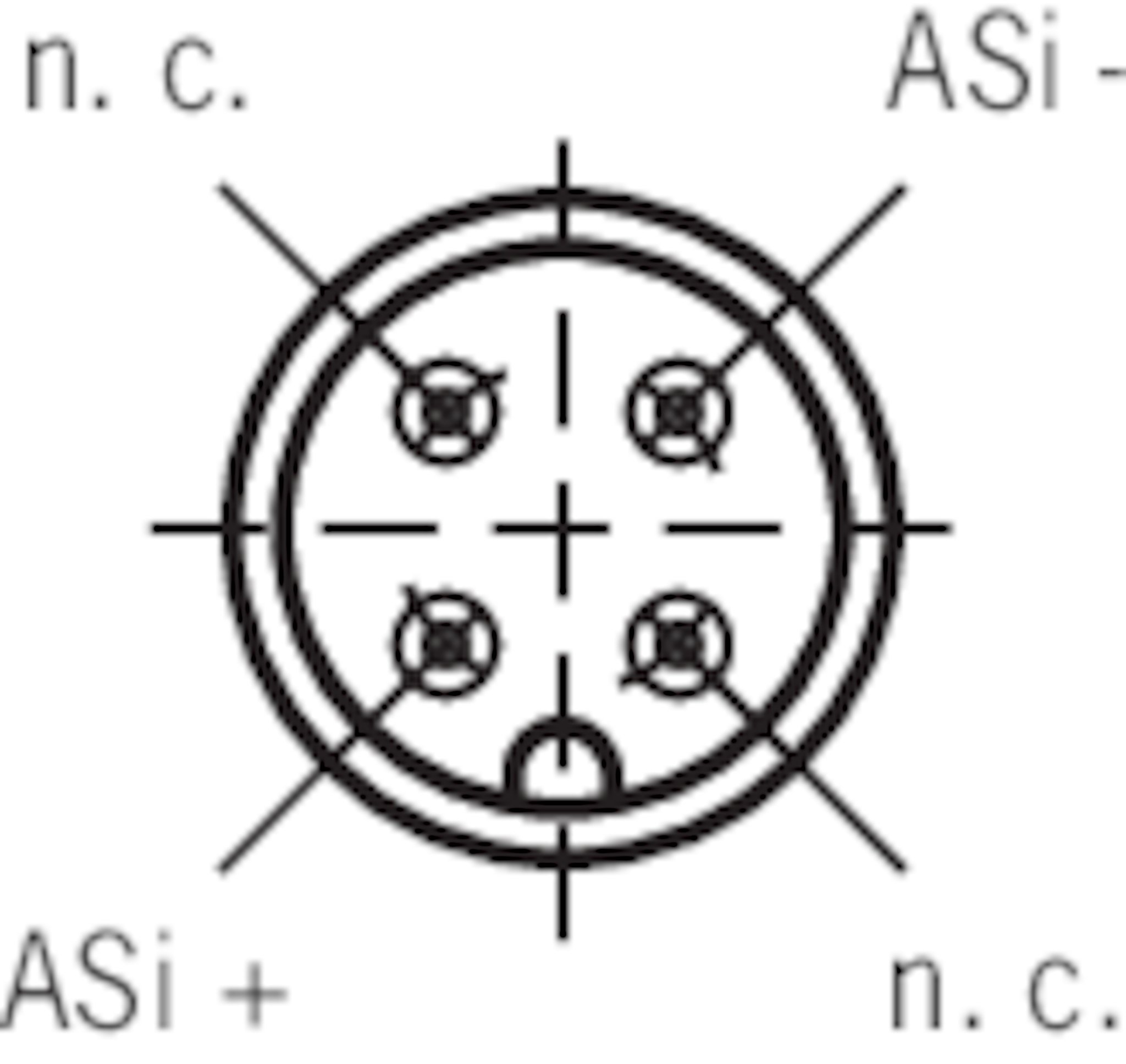

Anschlussplan

Ansicht auf Steckseite

Schaltwegdiagramm

Technische Daten

Zulassungen

Zulassung EACZulassung DNV GLZertifikat AS-i

Mechanische Werte und Umgebung

Gehäusewerkstoff
Gehäuse Leichtmetall Druckguss anodisch oxidiert
Masse
netto 0,3 kg
Umgebungstemperatur -25 ... 70 °C
Schutzart IP67
Mechanische Lebensdauer 30 x 106
Kontaktwerkstoff Silberlegierung, hauchvergoldet
Schaltprinzip Schleichschaltglied
Einbaulage beliebig
Anzahl Zwangsöffner Türstellung
nach As-i Safety at Work 2 (D0, D1 / D2, D3)
Anschlussart
1 x Steckverbinder M12 (4-polig) (4 polig)
Anfahrgeschwindigkeit 0,1 ... 60 m/min
Betätigungselement
Gleitlager Metall Schwenkhebel (d rolle = 18 mm Länge 32 mm)
Betätigungskraft min.15 N

Elektrische Anschlusswerte

ASi-Spannung 30 V 22,5 ... 31,6 V
ASi-Betriebsstrom max.45 mA
ASi-Slave-Typ
nach ASI Spezifikation 2.1 ID-Code: B
EA-Code: 7
ASi-Daten in
nach As-i Safety at Work D0, D1 / D2, D3 (siehe Zwangsöffner)
ASi-Daten out
LED rot D1 (1 = LED ein)
LED grün D2 (1 = LED ein)
ASi-LED
LED grün Power (ASI - Spannung liegt an)
LED rot Fault (Offline-Phase oder Adresse 0)

Zuverlässigkeitswerte nach EN ISO 13849-1

B10D 20 x 106
