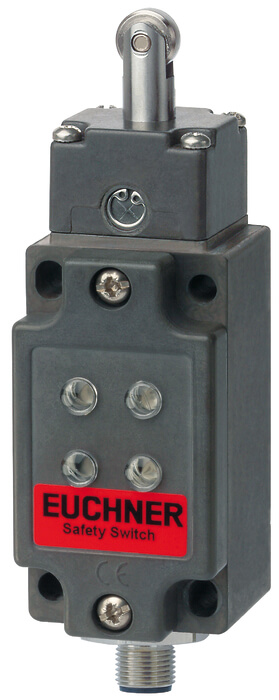

Sicherheitsschalter NZ.RS ASi, Rollenstößel
- Ausführung C nach EN 50041 NZ.RS (Stahlrolle ø 12 mm)
Beschreibung
Schaltrichtung
Rechts-, links- oder beidseitig.
AS-Interface Eingänge
D0, D1 | Zwangsöffner 1 |
D2, D3 | Zwangsöffner 2 |
Die Auswertung erfolgt über einen Sicherheitsmonitor.
AS-Interface Ausgänge
D1 | LED rot |
D2 | LED grün |
LED-Funktionsanzeige
- Die LED Power zeigt die Betriebsspannung
auf dem Bus an.
- Die LED Fault zeigt an, wenn ein Fehler auf
dem AS-Interface Bus erkannt wurde.
- Die grüne und die rote LED können über den
Bus von der Steuerung wahlfrei mit dem Bit
D1 und D2 angesteuert werden.

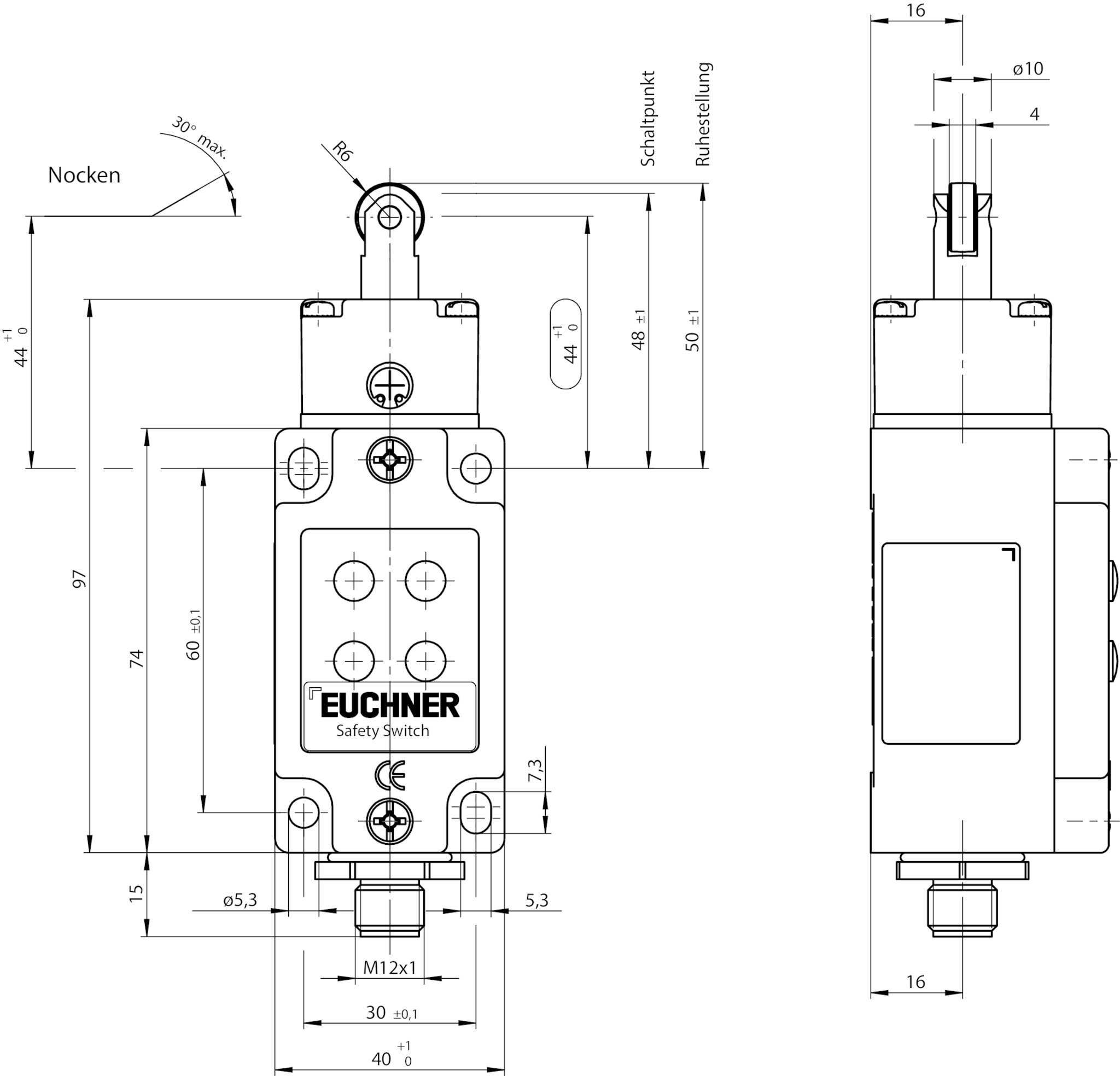

Maßzeichnungen
Anschlussbeispiele
Ansicht auf Steckseite |

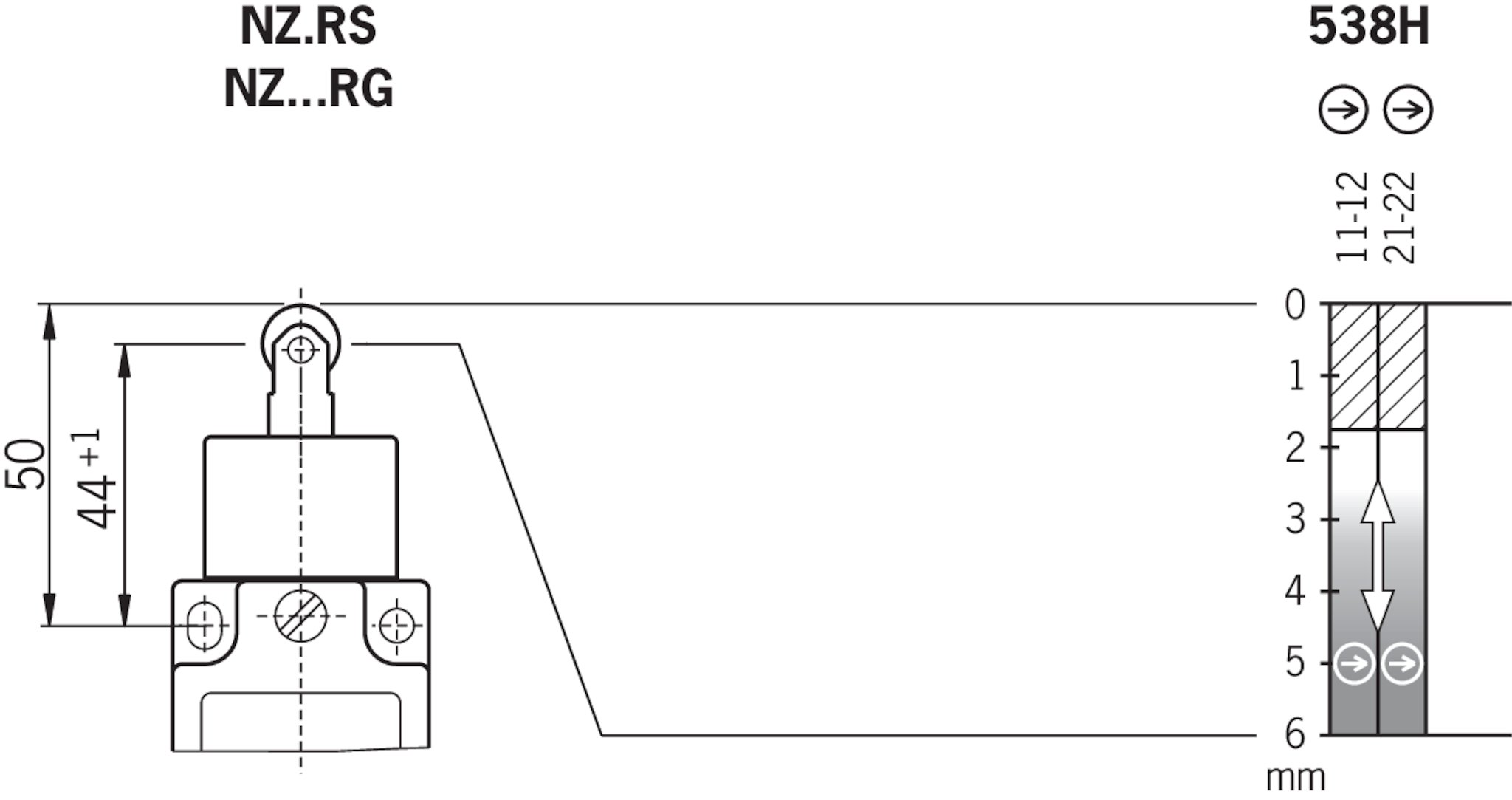

Schaltwegdiagramme
Kontakte geschlossen | |
Kontakte offen | |
Kontakte zwangsgeöffnet |
Technische Daten
Zulassungen
Elektrische Anschlusswerte
ASI-Betriebsstrom | max. 45 mA |
ASI-Daten in | |
nach As-i Safety at Work | D0, D1 / D2, D3 (siehe Zwangsöffner) |
ASI-Daten out | |
LED grün | D2 (1 = LED ein) |
LED rot | D1 (1 = LED ein) |
ASI-LED | |
LED rot | Fault (Offline-Phase oder Adresse 0) |
LED grün | Power (Asi-Spannung liegt an) |
ASI-Slave-Typ | |
nach ASI Spezifikation 2.1 | ID-Code: B |
nach ASI Spezifikation 2.1 | EA-Code: 7 |
ASI-Spannung | 22.5 ... 30 ... 31.6 V |
Mechanische Werte und Umgebung
Anfahrgeschwindigkeit | 0.1 ... 20 m/min |
Anschlussart | |
1 x | Steckverbinder M12 (4 polig) |
Anzahl Zwangsöffner Türstellung | |
nach As-i Safety at Work | 2 (D0, D1, D2, D3 / 1 = Tür geschlossen) |
Betätigungselement | |
Gleitlager Metall | Rollenstößel (Stahlrolle d rolle = 12 mm) |
Betätigungskraft | min. 30 N |
Einbaulage | beliebig |
Mechanische Lebensdauer | 30 x 10⁶ |
Schaltprinzip | Schleichschaltglied |
Schutzart | IP67 |
Umgebungstemperatur | -25 ... +70 °C |
Werkstoff | |
Kontakt | Silberlegierung, hauchvergoldet |
Gehäuse | Leichtmetall Druckguss anodisch oxidiert |
Kennwerte nach EN ISO 13849-1 / EN IEC 62061
B10D | Gebrauchsdauer | |
---|---|---|
Überwachen der Stellung der Schutzeinrichtung | 2x107 | 20 y |
