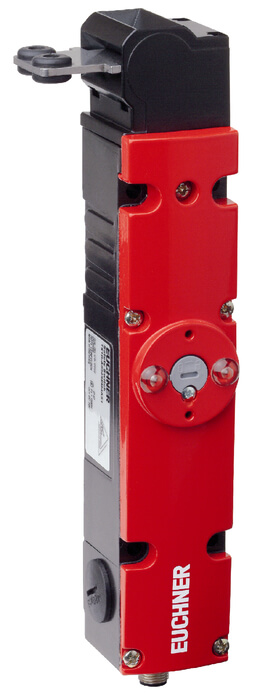

TX1B-A024SEM4AS1 (Best. Nr. 094403)

Sicherheitsschalter TX ASi, Steckverbinder M12 (Ruhestromprinzip)

  • Hilfsentriegelung an der Frontseite
  • Steckverbinder M12

Beschreibung

Zuhaltungsart

TX1Ruhestromprinzip, Zuhaltung durch Federkraft. Entriegelung durch Ansteuerung von AS-i Ausgang 0.

Ansteuerung des Zuhaltemagneten

Der Zuhaltemagnet wird über das Bit D0 des AS-Interface Busses von der Steuerung angesteuert. Zusätzlich kann der 24V-Anschluss sicher geschaltet werden.

AS-Interface Eingänge

D0, D1Zwangsöffner 1 (Schutztürüberwachung)
D2, D3Zwangsöffner 2 (Zuhaltungsüberwachung)

Die Auswertung erfolgt über einen Sicherheitsmonitor.

AS-Interface Ausgänge

D1LED rot
D2LED grün

Interne LED-Funktionsanzeige

  • Die LED Power zeigt die Betriebsspannung auf dem Bus an.
  • Die LED Fault zeigt an, wenn ein Fehler auf dem AS-Interface Bus erkannt wurde.

Externe LED-Funktionsanzeige

  • Die grüne und die rote LED können über den Bus von der Steuerung wahlfrei mit dem Bit D1 und D2 angesteuert werden.

Hilfsentriegelung

Dient zum Entsperren der Zuhaltung mit Hilfe von Werkzeug. Zur Sicherung gegen Manipulation ist die Hilfsentriegelung durch Sicherungslack versiegelt.

Maßzeichnung
Anschlussplan
Elektromechanische Sicherheitsschalter im Einsatz

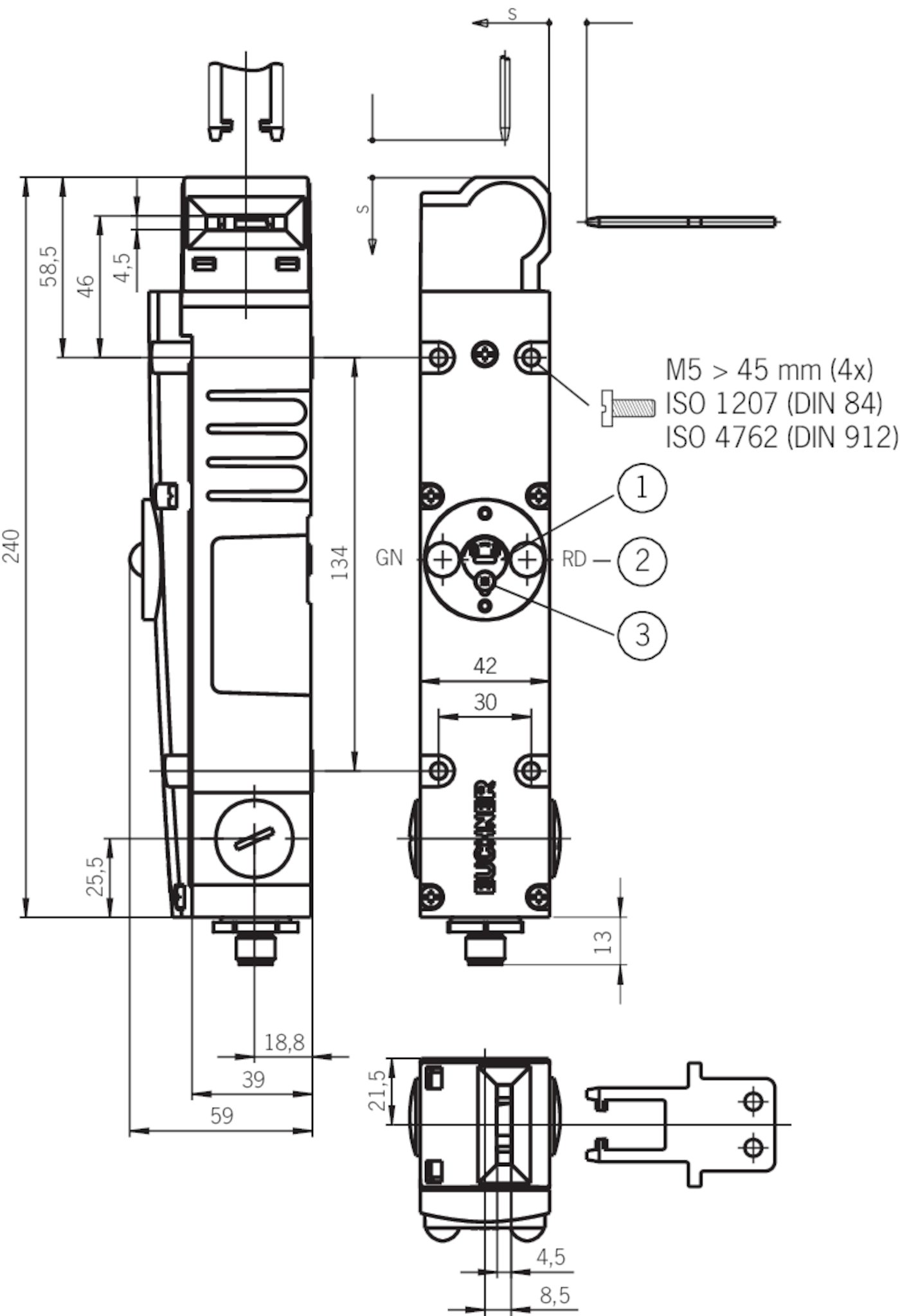

Maßzeichnung

1Hilfsentriegelung
2LED-Anzeige
3Sicherungsschraube

Anschlussplan

Ansicht auf Steckseite

Technische Daten

Zulassungen

Zulassung EACZulassung c_UL_us Limited Voltage/Current circuitZulassung CCCZertifikat AS-i

Mechanische Werte und Umgebung

Gehäusewerkstoff
Gehäuse Leichtmetal-Druckguss, kathodisch tauchlackiert
Masse
netto 0,8 kg
Umgebungstemperatur -20 ... 50 °C
Schutzart IP67
Mechanische Lebensdauer 1 x 106
Kontaktwerkstoff Silberlegierung, hauchvergoldet
Schaltprinzip Schleichschaltglied
Einbaulage beliebig
Anzahl Zwangsöffner Türstellung
nach As-i Safety at Work 1 (D0,D1 / 1 = Tür geschlossen)
Anzahl Zwangsöffner Zuhaltungsüberwachung
nach As-i Safety at Work 1 D2,D3 (1 = zugehalten)
Anschlussart
1 x Steckverbinder M12 (4-polig) (4-polig)
Anfahrgeschwindigkeit max.20 m/min
Betätigungshäufigkeit max.1200 1/h
Zuhaltungsprinzip Ruhestromprinzip
Rückhaltekraft 20 N
Auszugskraft 35 N
Betätigungskraft 35 N
Eintauchtiefe 32 mm

Elektrische Anschlusswerte

ASi-Spannung 30 V 22,5 ... 31,6 V
ASi-Betriebsstrom max.45 mA
ASi-Hilfsspannung
IEC 60742, PELV 24 V -15% ... +10%
ASi-Hilfsstrom 300 mA
Magnet-Einschaltdauer ED 100 %
ASi-Slave-Typ
nach ASI Spezifikation 2.1 ID-Code: B
EA-Code: 7
ASi-Daten in
nach As-i Safety at Work D0, D1, D2, D3 (siehe Zwangsöffner)
ASi-Daten out
Zuhaltemagnet D0 (1 = Magnet bestromt)
LED rot D1 (1 = LED ein)
LED grün D2 (1 = LED ein)

Zuverlässigkeitswerte nach EN ISO 13849-1

B10D 6 x 106

In Kombination mit Betätiger BETAETIGER-X-GQ

Mechanische Werte und Umgebung

Nachlauf 1 mm

In Kombination mit Betätiger BETAETIGER-X-GNQ

Mechanische Werte und Umgebung

Nachlauf 8 mm
