WES1234DFW (N.º de pedido 018667)

Serie WE…

  • Montaje del cuadro de mando en la parte posterior o con placa frontal
  • Interruptor con direcciones de accionamiento 1-4
  • por cada dirección de accionamiento hay un inversor con conexión roscada.
  • Placa frontal
  • Pulsador en el mando
  • Fuelle
WES1234DFW (N.º de pedido 018667)

Descripción

Posiciones de conmutación
Posiciones de conmutación

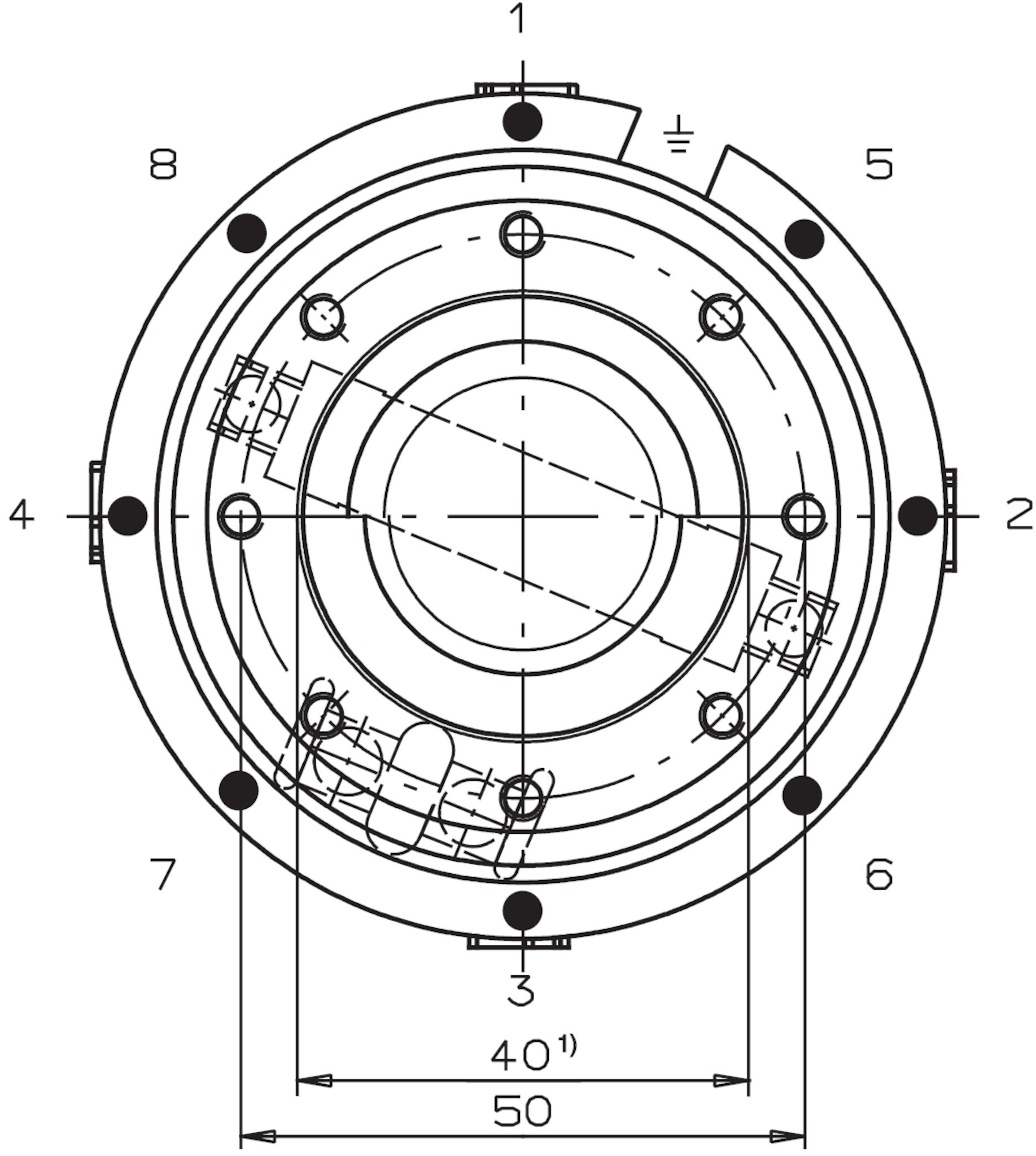

Plano de dimensiones
Plano de dimensiones
Plano de dimensiones
Plano de dimensiones
Pulsador D
Pulsador D

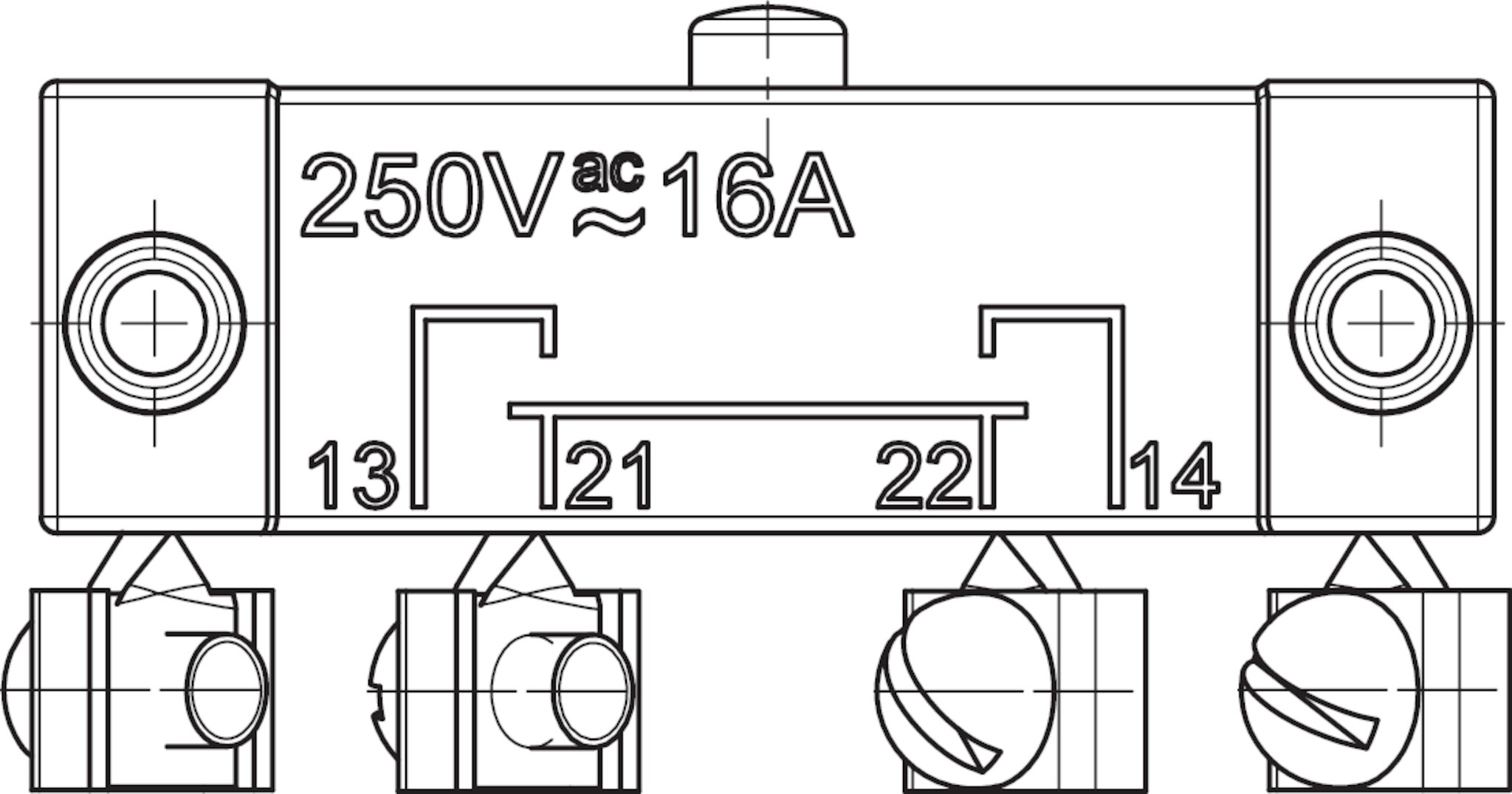

Esquema de conexiones ES502
Esquema de conexiones ES502
Esquema de conexiones
Esquema de conexiones

Dibujos funcionales

Dibujos funcionales

Dibujos acotados

Dibujos acotados

Dibujos acotados

Dibujos acotados

Ejemplos de conexión

Ejemplos de conexión

Ejemplos de conexión

Ejemplos de conexión

Ejemplos de conexión

Ejemplos de conexión

Datos técnicos

Homologaciones

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA000007ECCC2020980305000502_CQC2009010305380681_2024

Valores de conexión eléctrica

Tensión de aislamiento de referencia Ui 250 V
Tensión nominal de impulso Uimp 2.5 kV
Categoría de uso
AC-15 230 V 10 A
DC-13 24 V 4 A
Protección contra cortocircuitos según IEC 60269-1 T16/F25
Tensión de conmutación min. 24 V
Corriente de conmutación
(a 24 V) min. 50 mA
Pulsador en el mando
Categoría de uso
AC-15 230 V 2 A
DC-13 24 V 1 A
Tensión de conmutación min. 10 V
Corriente de conmutación
(a 24 V) min. 12 mA

Valores mecánicos y entorno

Tipo de conexión Conexión roscada
Número de contactos de monitorización 4 (4 direcciones)
Dirección del actuador 4 (Interruptor)
Vida mecánica 1 x 10⁶
Recorte de montaje Ø 42 mm
Principio de conmutación Inversor ZA IEC 947-5-1 (Interruptor de acción rápida, modelo ES502V1)
Clase de protección
en la parte frontal con fuelle IP65
Temperatura ambiental -25 ... +65 °C
Material
Carcasa de termoplástico/aluminio
Contacto Aleación de plata
Fuelle de elastómero negro (Pobre en HAP)
Palanca de mando de acero galvanizado
Pulsador en el mando
Fuerza de actuación max. 8 N
Vida mecánica
(a 0,7 A/250 V CA) 0.05 x 10⁶
Principio de conmutación 1 contacto NO

Varios

Característica adicional
Fuelle
Placa frontal
Pulsador en el mando

Descargas

Paquete completo

Descargue todos los documentos importantes con un solo clic.

Incluye:

  • El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
  • En su caso, las fichas de datos como complemento al manual de instrucciones.
  • La declaración de conformidad.
Descargar el paquete completo (ZIP, 0,3 MB)

Documentos sueltos

Otros documentos

Datos de pedido

N.º de pedido 018667
Nombre de artículo WES1234DFW
Peso bruto 0,645kg
Partida arancelaria 85365019000
ECLASS 27-37-14-04 Control switch, joystick
