Interruptor de seguridad NZ.HB, palanca de roldana con roldana de plástico, conector SR6
- Versión A según EN 50041(roldana de plástico ø 18 mm)
- Conector SR6
- Indicador LED

Descripción
Dirección de accionamiento
- A la derecha, a la izquierda o a ambos lados
Indicador de función LED
Indicador de función disponible para el siguiente rango de tensión:
- 12-60 V CA/CC: amarillo
Elemento interruptor
511 | Contacto de conmutación de acción rápida 1 NC![]() |

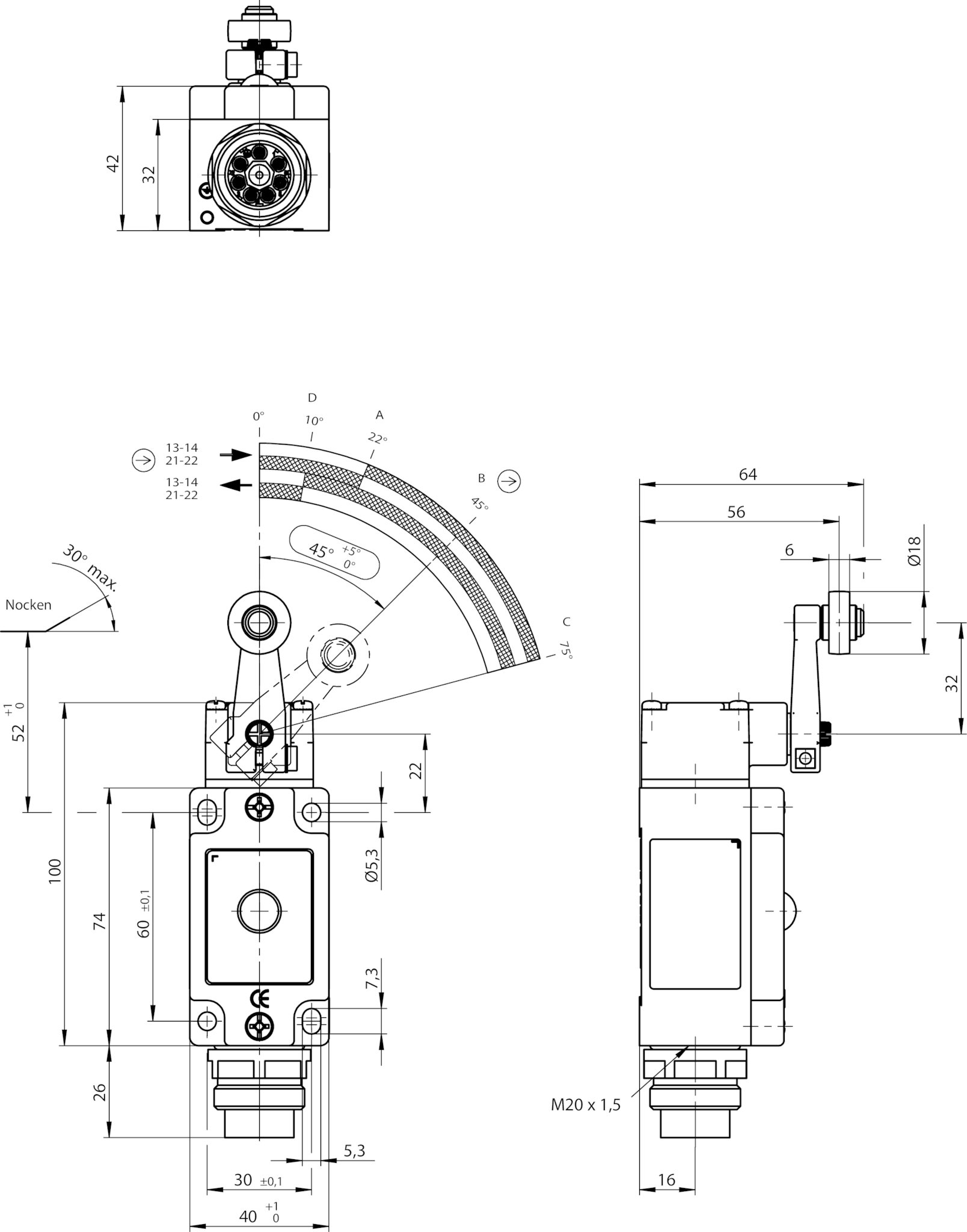

Plano de dimensiones

A | = Punto de conexión |
B | = Recorrido de apertura positiva |
C | = Posición final |
D | = Punto de retroceso |
511...C1630

Diagrama de activación

![]() | Contactos cerrados |
![]() | Contactos abiertos |
![]() | Contactos de apertura positiva |
Datos técnicos
Homologaciones



Valores mecánicos y entorno
Material de la carcasa | |
Carcasa | Fundición de metal ligero anodizada |
Peso | |
neto | 0,3 kg |
Temperatura ambiental | -25 ... 80 °C |
Grado de protección | IP65 |
Vida de servicio mecánica | 30 x 106 |
Material de contacto | Aleación de plata dorada |
Principio de activación | Contacto de conmutación de acción rápida (Tiempo de cierre < 4 Tiempo de rebote < 3) |
Posición de montaje | Cualquiera |
Número de contactos de apertura positiva de posición de la puerta | 1 |
Número de contactos NO | 1 |
Tipo de conexión | |
1 x | Conector SR6 (6 polos + PE) |
Velocidad de ataque | 0,1 ... 300 m/min |
Elemento actuador | |
Cojinete deslizante de plástico | Palanca de roldana (D roldana = 18 mm, longitud = 32 mm) |
Fuerza de actuación | Mín.15 N |
Valores de conexión eléctricos
Corriente térmica de referencia Ith | 6 A |
Categoría de uso según EN 60947-5-1 | |
AC-15 | 6A 230V |
DC-13 | 6A 24V |
Protección contra cortocircuito según IEC 60269-1 | 6A gG |
Tensión de aislamiento de referencia Ui | 250 V |
Resistencia a la sobretensión Uimp | 2,5 kV |
Corriente de activación | |
Mín. a 24 V CC | 10 mA |
Módulo de indicación | |
CA/CC | 60 V 12 ... 60 V LED amarillo |
Valores de fiabilidad según EN ISO 13849-1
Supervisión de la posición del resguardo de seguridad | |
B10D | 20 x 106 |
