ZSE2-2C1692 (N.º de pedido 070752)

ZSE, 3 niveles

  • Funcionamiento en 3 niveles
  • Medida de montaje 30,5 mm
  • Adecuado, por ejemplo, para el montaje en botoneras HBL o carcasas G2 o G3
ZSE2-2C1692 (N.º de pedido 070752)

Descripción

Elemento interruptor

210

2 NO + 1 NC

Funcionamiento en 3 niveles

La función de validación solo está activa en el segundo nivel (posición central, punto de acción). Al soltar o presionar a fondo la tecla (función antipánico), la validación se anula (en función del cableado; véase el proceso de funcionamiento).

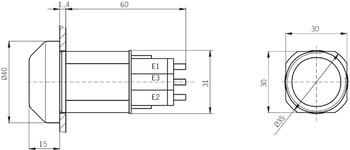

Plano de dimensiones
Plano de dimensiones
Plano de dimensiones
Plano de dimensiones

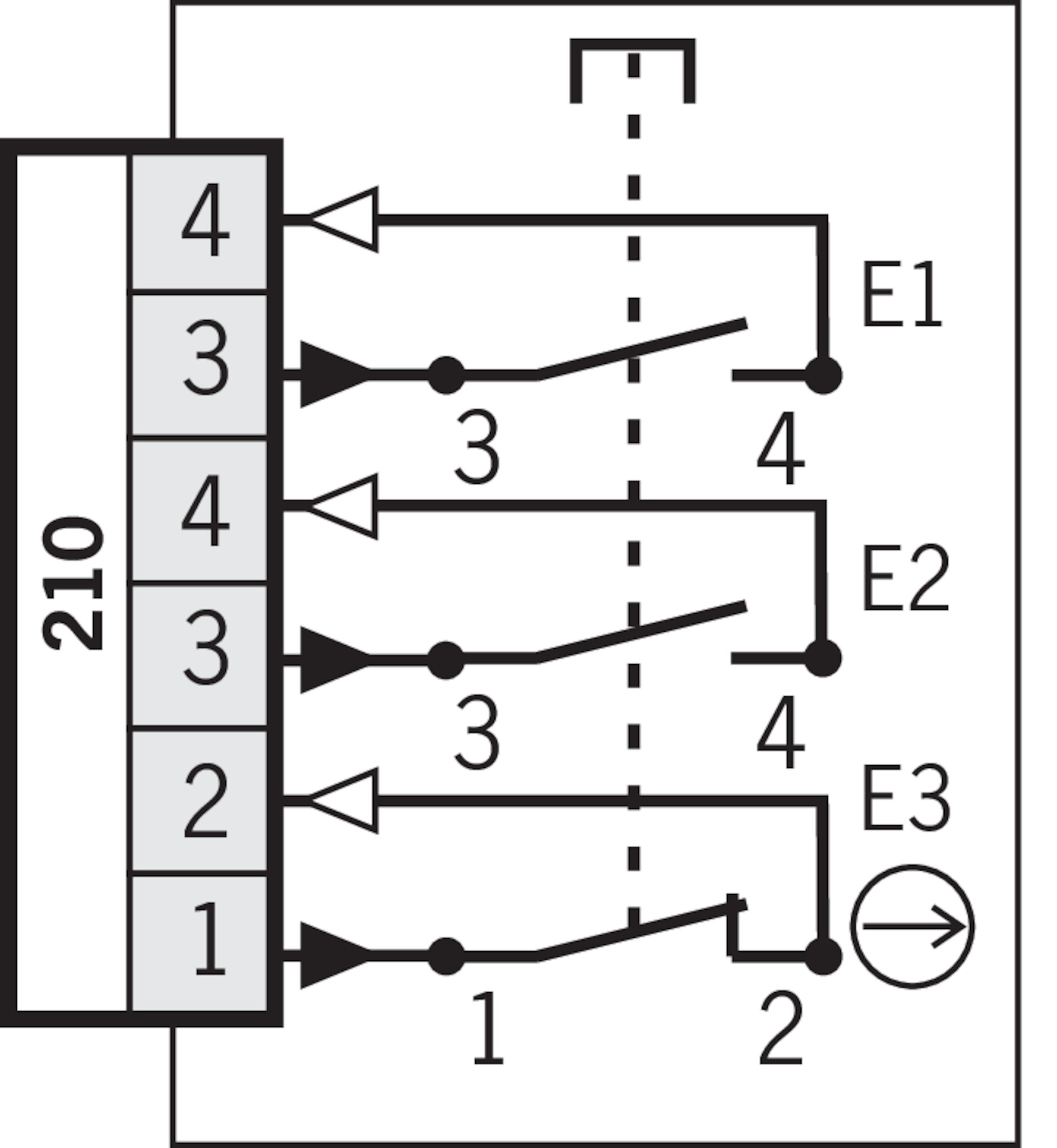

Esquema de conexiones 210
Esquema de conexiones 210
Diagrama de activación
Diagrama de activación

Dibujos acotados

Dibujos acotados

Dibujos acotados

Dibujos acotados

Ejemplos de conexión

Ejemplos de conexión

Diagramas de desplazamiento por turnos

Diagramas de desplazamiento por turnos
square_grey_dark.epsCerrado, validación
square_grey_light.epsCerrados
square_white.epsAbiertos

Datos técnicos

Homologaciones

CCC2024010305643680_EnableSwitch_ZEAC_RU C-DE.MO05.B.00972/20

Valores de conexión eléctrica

Cobertura max. 4 A gG
Corriente de cortocircuito de referencia condicionada 100 A
Tensión de aislamiento de referencia Ui 250 V
Tensión nominal de impulso Uimp 2.5 kV
Categoría de uso
DC-13 3 A 24 V
AC-15 4 A 230 V
Tensión de conmutación
a 10 mA min. 12 V
Corriente de conmutación
a 24 V min. 1 mA
Grado de contaminación (externa, según EN 60947-1) 3

Valores mecánicos y entorno

Tipo de conexión Conector plano 2,8 × 0,8 IEC 760
Número de contactos NO 2
Número de contactos de apertura positiva 1
Posición de montaje Cualquiera
Temperatura de almacenamiento -25 ... 70 °C
Vida mecánica
Posición 1-2-3-1 0.1 x 10⁶
Posición 1-2-1 0.1 x 10⁶
Principio de conmutación Interruptor de acción lenta
Clase de protección
IP65 (En estado montado)
IP00 (Conexiones)
Temperatura ambiental -5 ... 60 °C
Material
Carcasa Plástico, color negro
Tapa Elastómero pobre en HAP, negro

Valores característicos según EN ISO 13849-1 y EN IEC 62061

Pulsador de validación
B10D 0.5 x 10⁶

Varios

Número C
C1692 Para el montaje en HBL, orificio de fijación Ø 30,5 + 0,5, sin pasador de protección antitorsión, longitud total 3 mm más corta
De acuerdo a las Normas 60947-5-8

Descargas

Paquete completo

Descargue todos los documentos importantes con un solo clic.

Incluye:

  • El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
  • En su caso, las fichas de datos como complemento al manual de instrucciones.
  • La declaración de conformidad.
Descargar el paquete completo (ZIP, 1,7 MB)

Documentos sueltos

Otros documentos

Datos de pedido

N.º de pedido 070752
Nombre de artículo ZSE2-2C1692
Peso bruto 0,11kg
Global Trade Item Number (GTIN) 4047048000520
Partida arancelaria 85365019000
ECLASS 27-37-12-38 Agreement switch
