ZSA2A4S05A (N.º de pedido 070766)

ZSA, 3 niveles con cable

  • Carcasa G1
  • Funcionamiento en 3 niveles
  • Cable de conexión en espiral, 5 m
ZSA2A4S05A (N.º de pedido 070766)

Descripción

Elemento interruptor

2202 NO + 2 NC

Cable

Los cables de conexión de alta calidad (blindaje independiente de los contactos de seguridad) están disponibles en versión en espiral.

Funcionamiento en 3 niveles

La función de validación solo está activa en el segundo nivel (posición central, punto de acción). Al soltar o presionar a fondo la tecla (función antipánico), la validación se anula (en función del cableado; véase el proceso de funcionamiento).

Plano de dimensiones
Plano de dimensiones
220
220

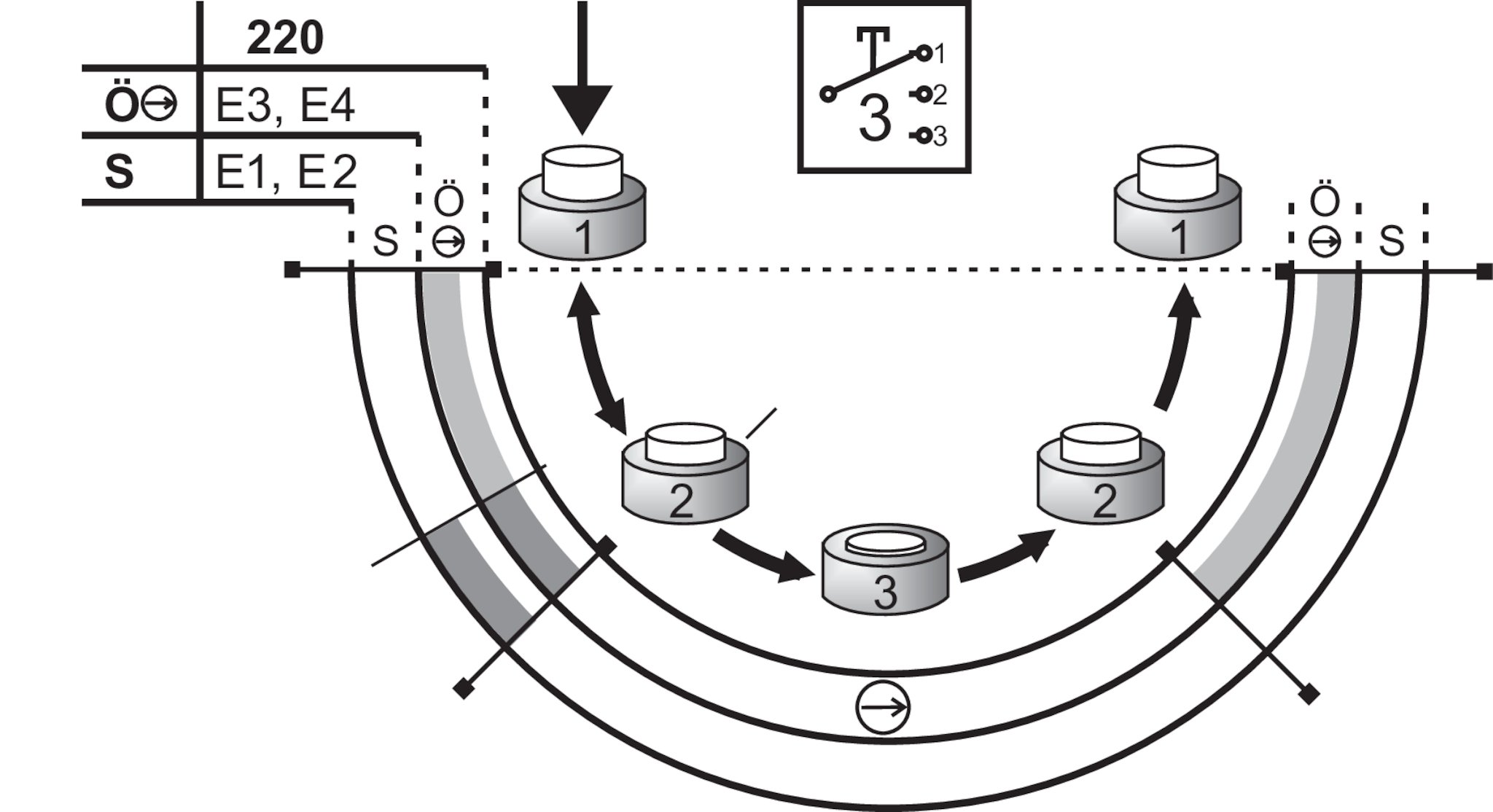

Diagrama de activación
Diagrama de activación

Plano de dimensiones

Plano de dimensiones
1Terminales
2AL = Longitud de trabajo (espiral estirada)

220

220

Diagrama de activación

Diagrama de activación
Abierto
Cerrado
Cerrado, validación

Datos técnicos

Homologaciones

Zulassung EACZulassung DGUVZulassung c_UL_us LISTED Class 2Zulassung CCC

Valores mecánicos y entorno

Material Plástico
Peso
neto 2 kg
Temperatura ambiental -5 ... 50 °C
Grado de protección IP67
Vida de servicio mecánica
Posición 1-2-1 0,1 x 106
Posición 1-2-3-1 0,1 x 106
Principio de activación Interruptor de acción lenta
Número de contactos de apertura positiva 2
Número de contactos NO 2
Tipo de conexión Extremo del cable libre
Longitud de cable
En espiral 5 m

Valores de conexión eléctricos

Corriente de cortocircuito de referencia condicionada 100 A
Categoría de uso según EN 60947-5-1
AC-15 2A 230V
DC-13 2A 24V
Protección contra cortocircuito según IEC 60269-1 2A gG (Si las tensiones de servicio son distintas de 24 V, la protección contra cortocircuitos debe calcularse y comprobarse en consecuencia.)
Tensión de aislamiento de referencia Ui 250 V
Resistencia a la sobretensión Uimp 2,5 kV
Voltaje de conmutación
Mín. a 10 mA 12 V
Corriente de activación
Mín. a 24 V 1 mA
Grado de contaminación (externa, según EN 60947-1) 3
Cable de conexión 8 x 0,34 mm² (4 x 0,34 mm² blindado + 4 x 0,34 mm² no blindado)
Comportamiento de conmutación Pulsador de validación de 3 niveles

Varios

Normas cumplidas 60947-5-8

Valores de fiabilidad según EN ISO 13849-1

Pulsadores de validación
B10D 0,5 x 106
