HKC025S100G12 (N.º de pedido 072940)
Elija el contenido
Volante HKC
- 100 posiciones de parada por vuelta
- Parada magnética que no sufre desgaste
- 25 impulsos por vuelta
- Diseño plano
Descripción
Dibujos funcionales
Dibujos acotados
Dibujos acotados
Ejemplos de conexión
Datos técnicos
Homologaciones
Valores de conexión eléctrica
| Sección transversal de conexión | 0.08 ... 1.5 mm² |
| Sección de conexión AWG | 28 ... 16 AWG |
| Tipo de salida | Push-pull |
| Tensión de salida | |
| HIGH(1) | min. 3.6 V DC a 20 mA |
| HIGH(1) | min. 3.9 V DC a 5 mA |
| LOW(0) | max. 1.3 V DC a 15 mA |
| HIGH(1) | min. 4.9 V DC a 0 mA |
| Tensión de servicio CC | 10 ... 30 V DC |
| Normas de protección de compatibilidad electromagnética (CEM) | |
| Según CE | EN 61000-6-2, EN 61000-6-4 |
| Impulsos por vuelta | 2x25 |
| Consumo de corriente | |
| Sin carga | max. 80 mA |
Valores mecánicos y entorno

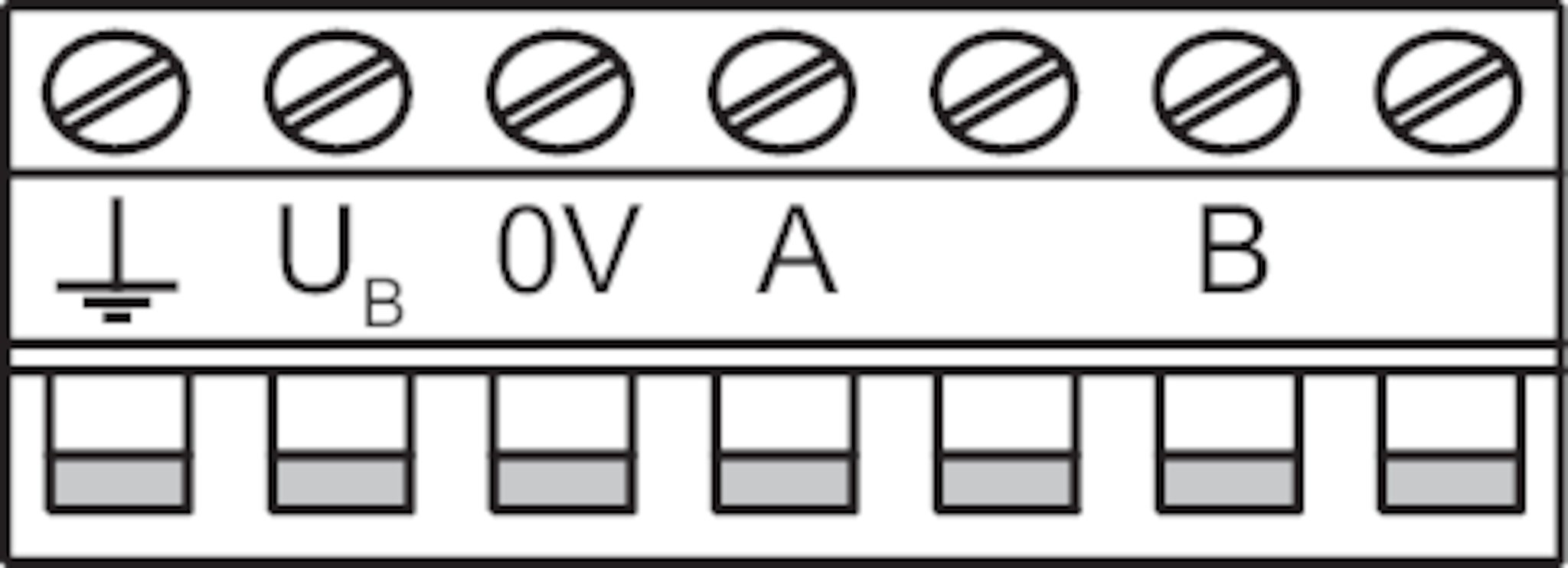

| Tipo de conexión | Borne roscado de 7 polos |
| Par de apriete | max. 0.25 Nm |
| Temperatura de almacenamiento | -25 ... 70 °C |
| Humedad atmosférica | |
| (condensación no permitida) | 80 % rH |
| Posiciones de parada por vuelta | 100 |
| Resistencia al choque y a la vibración | Según EN 60068-2-27/-2-6 |
| Clase de protección | |
| Según NEMA | 250-12 (En estado montado) |
| IP65 (En estado montado) | |
| Temperatura ambiental | 0 ... 50 °C |
| Material | Aluminio |
Varios
| Parada | Magnético |
Descargas
Paquete completo
Descargue todos los documentos importantes con un solo clic.
Incluye:
- El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
- En su caso, las fichas de datos como complemento al manual de instrucciones.
- La declaración de conformidad.
Descargar el paquete completo (ZIP, 0,4 MB)
Documentos sueltos
Otros documentos
CAD-Data
Datos de pedido
| N.º de pedido | 072940 |
| Nombre de artículo | HKC025S100G12 |
| Peso bruto | 0,374kg |
| Partida arancelaria | 85365019000 |
| ECLASS | 27-24-23-07 Command-, control-, signal appliance |
