HWA100T100G05/V10 (N.º de pedido 072971)
Elija el contenido
Volante HWA
- 100 posiciones de parada por vuelta
- Parada mecánica
- 100 impulsos por vuelta
- Fijación central
Descripción
Notas
- Salida G05 adecuada para controladores Fanuc
- Paquete de 10 unidades

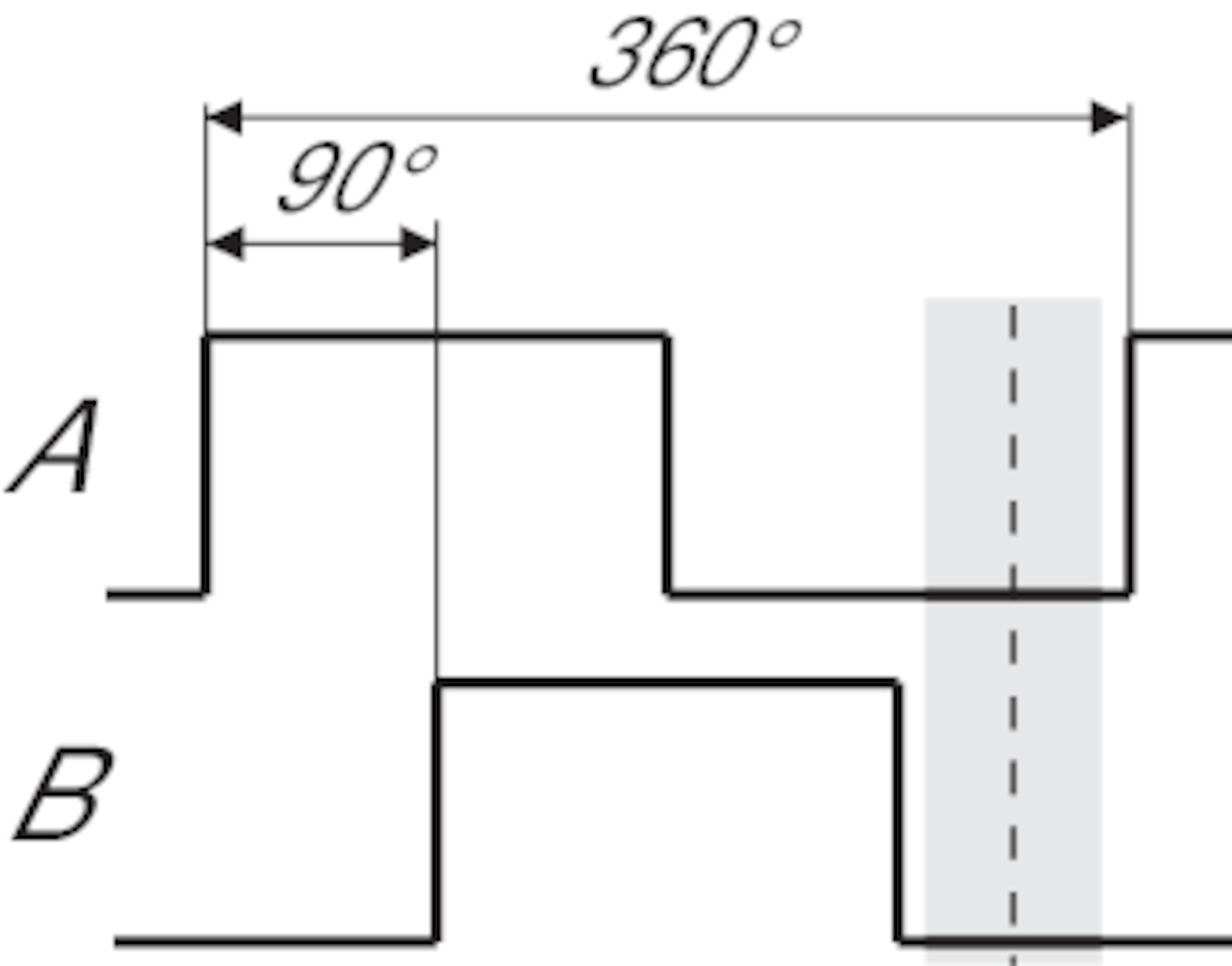

Dibujos funcionales
Dibujos acotados
Dibujos acotados
Ejemplos de conexión
Datos técnicos
Valores de conexión eléctrica
| Tipo de salida | Push-pull |
| Tensión de salida | |
| HIGH(1) | min. 4.0 V DC a 20 mA |
| LOW(0) | max. 0.5 V DC a 20 mA |
| Tensión de servicio CC | 5 V DC -10% ... +10% |
| Impulsos por vuelta | 2x100 |
| Consumo de corriente | |
| Sin carga | max. 80 mA |
Valores mecánicos y entorno
| Tipo de conexión | Bornes roscados de 4 polos |
| Temperatura de almacenamiento | -25 ... 70 °C |
| Humedad atmosférica | |
| (condensación no permitida) | 80 % rH |
| Vida mecánica | 1 x 10⁶ |
| Posiciones de parada por vuelta | 100 |
| Clase de protección | |
| IP65 (En estado montado) | |
| Según NEMA | 250-12 (En estado montado) |
| Temperatura ambiental | 0 ... 50 °C |
| Material | Plástico |
Varios
| Parada | Mecánico |
| Característica adicional | |
| Grosor del cuadro de mando | 1,5-2,0 mm |
Descargas
Paquete completo
Descargue todos los documentos importantes con un solo clic.
Incluye:
- El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
- En su caso, las fichas de datos como complemento al manual de instrucciones.
- La declaración de conformidad.
Descargar el paquete completo (ZIP, 2,2 MB)
Documentos sueltos
Otros documentos
CAD-Data
Datos de pedido
| N.º de pedido | 072971 |
| Nombre de artículo | HWA100T100G05/V10 |
| Peso bruto | 1,228kg |
| Partida arancelaria | 85365019000 |
| ECLASS | 27-24-23-07 Command-, control-, signal appliance |
