28POL/METALLAUSFUEHRUNG-074394 (N.º de pedido 074394)

Conector de 28 polos

Descripción

Conector

3540,21038,0-12,0
2837,2978,0-12,0
2333,9916,0-10,0
1227,5815,5-9,5

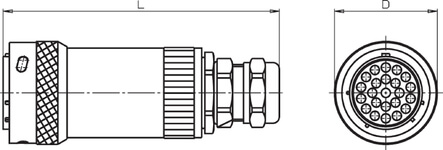

Plano de dimensiones
Plano de dimensiones

Dibujos acotados

Dibujos acotados

Datos técnicos

Valores mecánicos y entorno

Tipo de conexión
Contactos crimp incluidos Conector macho
Diámetro del cable
Zona de sujeción 8 ... 12 mm
Número de polos 28
Clase de protección IP65
Enclavamiento del conector Bayoneta
Material
Caja de conexiones Metal

Varios

Información complementaria Herramienta de crimpado y herramienta de desmontaje en el catálogo

Descargas

Paquete completo

Descargue todos los documentos importantes con un solo clic.

Incluye:

  • El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
  • En su caso, las fichas de datos como complemento al manual de instrucciones.
  • La declaración de conformidad.
Descargar el paquete completo (ZIP, 1,2 MB)

Documentos sueltos

Otros documentos

Datos de pedido

N.º de pedido 074394
Nombre de artículo 28POL/METALLAUSFUEHRUNG-074394
Peso bruto 0,176kg
Partida arancelaria 85389099990
