TZ1LE024BHA-C1902 (N.º de pedido 079692)

Interruptor de seguridad TZ, conector M12, cableado especial

  • Sin desbloqueo auxiliar
  • Chapa protectora para cabeza del interruptor
  • Dos indicadores LED, rojo y verde
  • Conector MR12
  • Cabezal actuador montado a la izquierda
TZ1LE024BHA-C1902 (N.º de pedido 079692)

Descripción

Dirección de ataque

Figura

Figura

Horizontal

Regulable en intervalos de 90°

Chapa protectora para cabeza del interruptor

Dificulta aún más una manipulación del interruptor.

Tensión de servicio del solenoide e indicador de función LED

  • 24 V CA/CC -15 %, +10 %

Tipo de bloqueo

TZ1Principio del bloqueo sin tensión, bloqueo mecánico. Desbloqueo aplicando tensión en el electroimán.

Elemento interruptor

SKPara monitorizar la posición de la puerta o del actuador
ÜKPara monitorizar el bloqueo (electroimán incorporado)
2121HContacto de conmutación de acción lenta 4 NC

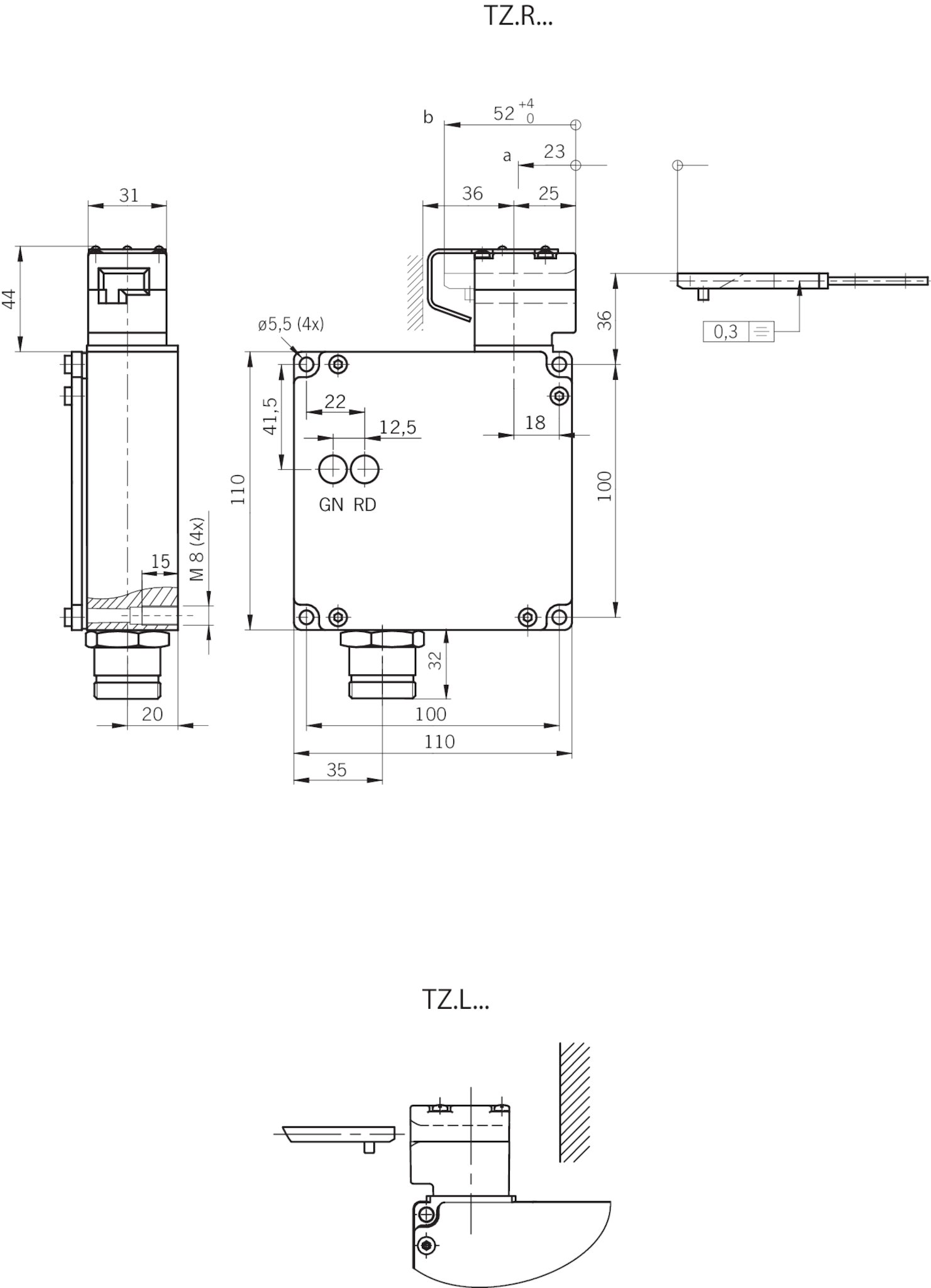

Plano de dimensiones
Plano de dimensiones

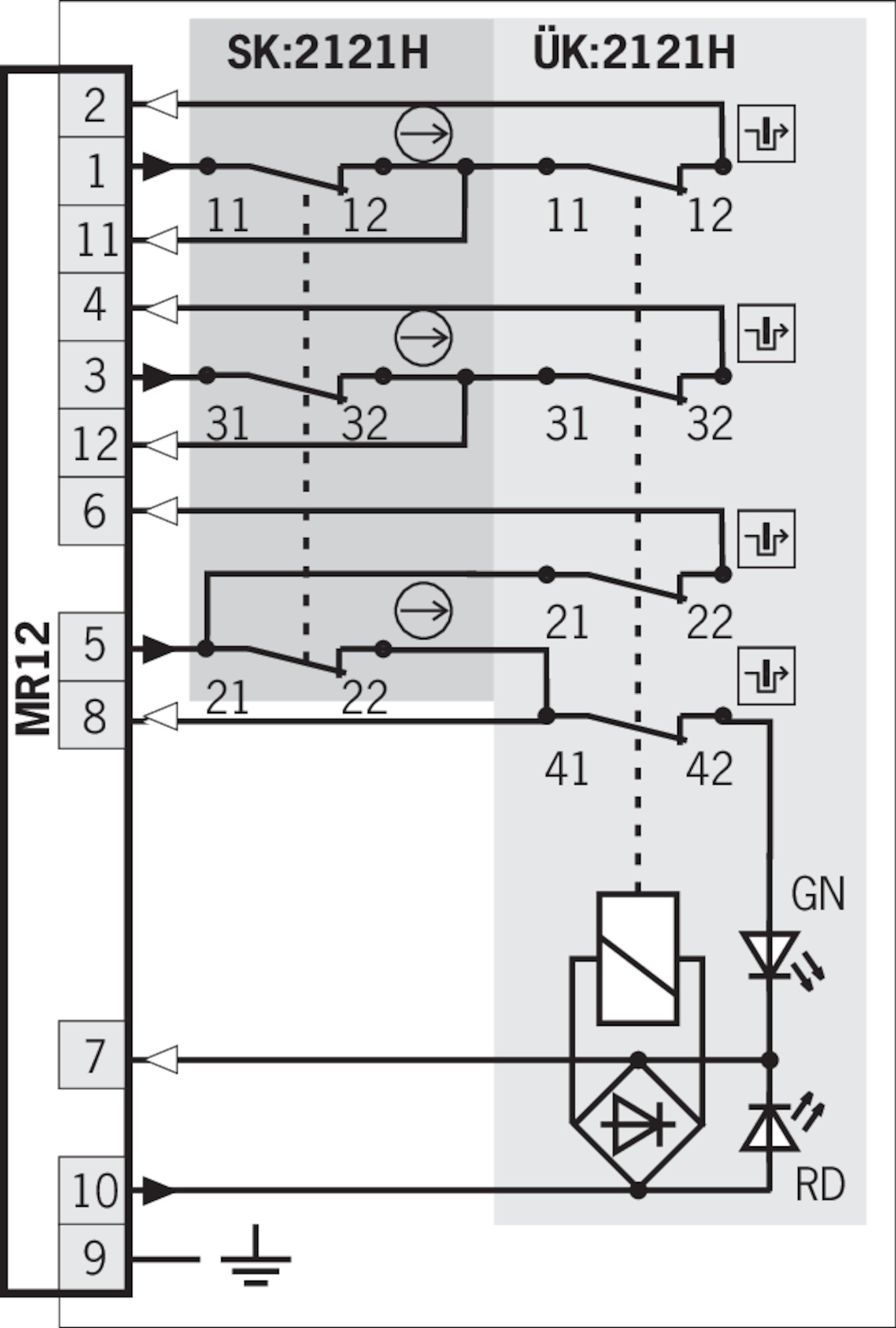

SK:2121H/ÜK:2121HC1902
SK:2121H/ÜK:2121HC1902
Funciones de conmutación
Funciones de conmutación
Interruptor de seguridad eletromecánico en funcionamiento

Plano de dimensiones

Plano de dimensiones

SK:2121H/ÜK:2121HC1902

SK:2121H/ÜK:2121HC1902
Control del solenoide
Control de la puerta

Funciones de conmutación

Funciones de conmutación

Datos técnicos

Homologaciones

Zulassung EACZulassung DNV GLZulassung c_UL_us LISTED Class 2Zulassung CCC

Valores mecánicos y entorno

Material de la carcasa
Carcasa Fundición de metal ligero anodizada
Peso
neto 1,2 kg
Temperatura ambiental -25 ... 80 °C
Grado de protección IP65
Vida de servicio mecánica 1 x 106
Material de contacto Aleación de plata dorada
Principio de activación Contacto de conmutación de acción lenta
Posición de montaje Cualquiera
Número de contactos de apertura positiva de posición de la puerta 3
Número de contactos de apertura positiva de monitorización de bloqueo 4 Conmuta LED verde
Tipo de conexión
1 x Conector BHA12 (11 polos + PE; contacto de apertura positiva de la posición de la puerta y contacto de apertura positiva de la monitorización de bloqueo conectados en serie, contacto NC de la posición de la puerta y contacto NC de la monitorización de bloqueo conectados en serie)
Velocidad de ataque Máx.20 m/min
Frecuencia de accionamiento Máx.1200 1/h
Principio de bloqueo Principio del bloqueo sin tensión
Fuerza de bloqueo Fmáx. 2000 N
Fuerza de bloqueo FZh 1500 N
Fuerza de retención 10 N
Fuerza de extracción 30 N
Fuerza de actuación 35 N
Profundidad de inserción 52 mm
Tapa Rojo

Valores de conexión eléctricos

Corriente térmica de referencia Ith 4 A (> 70 °C => 2 A)
Categoría de uso según EN 60947-5-1
AC-15 4A 230V (> 70 °C => 2 A)
DC-13 4A 24V (> 70 °C => 2 A)
Tensión de servicio del solenoide
CA/CC 24 V -15% ... +10%
Protección contra cortocircuito según IEC 60269-1 4A gG (> 70 °C => 2 A gG)
Tensión de aislamiento de referencia Ui 250 V
Resistencia a la sobretensión Uimp 1,5 kV
Voltaje de conmutación
Mín. a 10 mA 12 V
Corriente de activación
Mín. a 24 V 1 mA
Consumo de potencia 10 W
Ciclo de trabajo del solenoide ED 100 %
Indicador LED La tensión de servicio coincide con la tensión del solenoide (2 LED; verde, rojo)

Valores de fiabilidad según EN ISO 13849-1

Accionamiento del bloqueo
Categoría Dependiente del accionamiento externo del bloqueo (Los LED tienen el mismo potencial de masa que el solenoide de bloqueo)
Nivel de prestaciones (Performance Level) Dependiente del accionamiento externo del bloqueo (Los LED tienen el mismo potencial de masa que el solenoide de bloqueo)
PFHD Dependiente del accionamiento externo del bloqueo (Los LED tienen el mismo potencial de masa que el solenoide de bloqueo)
Supervisión del bloqueo y de la posición del resguardo de seguridad
B10D 3 x 106

En combinación con Actuador BETAETIGER-Z-G

Valores mecánicos y entorno

Recorrido por inercia 4 mm

En combinación con Actuador BETAETIGER-Z-GN

Valores mecánicos y entorno

Recorrido por inercia 16 mm
