SN02X12-732L-MC2507 (N.º de pedido 161182)

Elija el contenido Descripción Dibujos acotados Datos técnicos Componentes Accesorios Enlace de descarga Datos de pedido

Serie SN… 12 mm inductiva

Cuando la distancia entre iniciadores es de 12 mm, la distancia de activación de referencia es de 5 mm.

Los elementos interruptores están equipados de serie con un indicador de función (amarillo). El indicador de función se ve bien desde fuera.

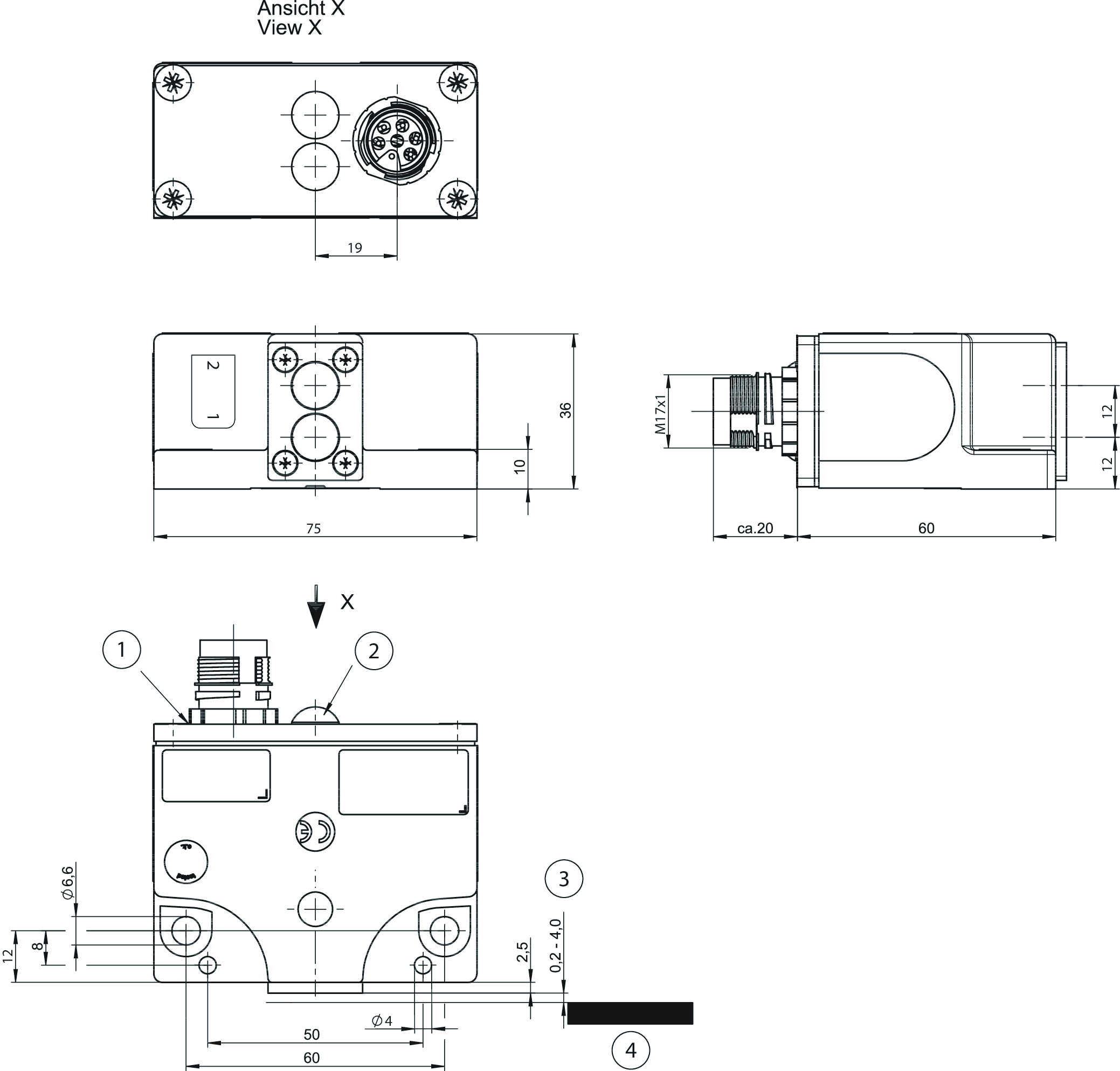

1)	Atornillado con adhesivo metálico. Conector no alineado
2)	Indicador LED
3)	Distancia de activación segura
4)	Actuador

Distancia de activación de referencia S_n	5 mm
Distancia de activación segura S_a	0 ... 4 mm (Las medidas son válidas únicamente para acero (ST37) o para levas de mando EUCHNER de la serie UX… / GX…)
Histéresis de conmutación	0.2 ... 1.0 mm (En estado montado)
Precisión de repetición R	5 %
	Elemento interruptor estación 1
Desplazamiento central
Con distancia de lectura s = 4 mm	m_OFF= (-) 0,5 mm y m_ON= 0,0 (Con ataque lateral)
Con distancia de lectura s = 1 mm	m_OFF= (-) 4,2 mm y m_ON= (-) 4,0 (Con ataque lateral)
Con distancia de lectura s = 2 mm	m_OFF= (-) 3,3 mm y m_ON= (-) 3,0 (Con ataque lateral)
Con distancia de lectura s = 3 mm	m_OFF= (-) 2,5 mm y m_ON= (-) 2,0 (Con ataque lateral)
	Elemento interruptor estación 2
Desplazamiento central
Con distancia de lectura s = 4 mm	m_ON= (-) 0,5 mm y m_OFF= 0,0 (Con ataque lateral)
Con distancia de lectura s = 3 mm	m_ON= (-) 2,5 mm y m_OFF= (-) 2,0 (Con ataque lateral)
Con distancia de lectura s = 1 mm	m_ON= (-) 4,2 mm y m_OFF= (-) 4,0 (Con ataque lateral)
Con distancia de lectura s = 2 mm	m_ON= (-) 3,3 mm y m_OFF= (-) 3,0 (Con ataque lateral)

Pantalla LED
LED amarillo	Corriente directa LED I _Fmáx. 2,5 mA

Tipo de salida	PNP
Corriente de servicio de referencia I_e	250 mA
Tensión de servicio
DC	20 ... 24 ... 33 V Fuente de alimentación con aislamiento seguro conforme a EN 61558-2-6 o sincronización del transmisor U_B(HIGH)
Corriente de servicio	max. 11 mA Consumo de corriente sin carga
Normas de protección de compatibilidad electromagnética (CEM)	EN 60947-5-2
Categoría de uso
DC-12	250 mA, 33 V (En la categoría de uso DC-13, la salida debe protegerse con un diodo de indicación libre en caso de cargas inductivas.)
Protección contra cortocircuitos y sobrecargas, sincronizada	Sí
Nivel LOW
Con sincronización del transmisor	0 ... 5 V DC
Corriente residual Ir	max. 0.001 mA
Ondulación residual
De U_Bo U_B(HIGH)	max. 10 %
Frecuencia de conmutación eléctrica	max. 500 Hz
Clase de protección	I
Caída de tensión U_d
DC	max. 2.5 V
Régimen de trabajo T_on
T (HIGH): T (LOW) con sincronización del transmisor	4: 1
Duración del impulso de prueba
T (LOW) con sincronización del transmisor	0.1 ... 20 ms
Protección contra inversión de la polaridad	Sí

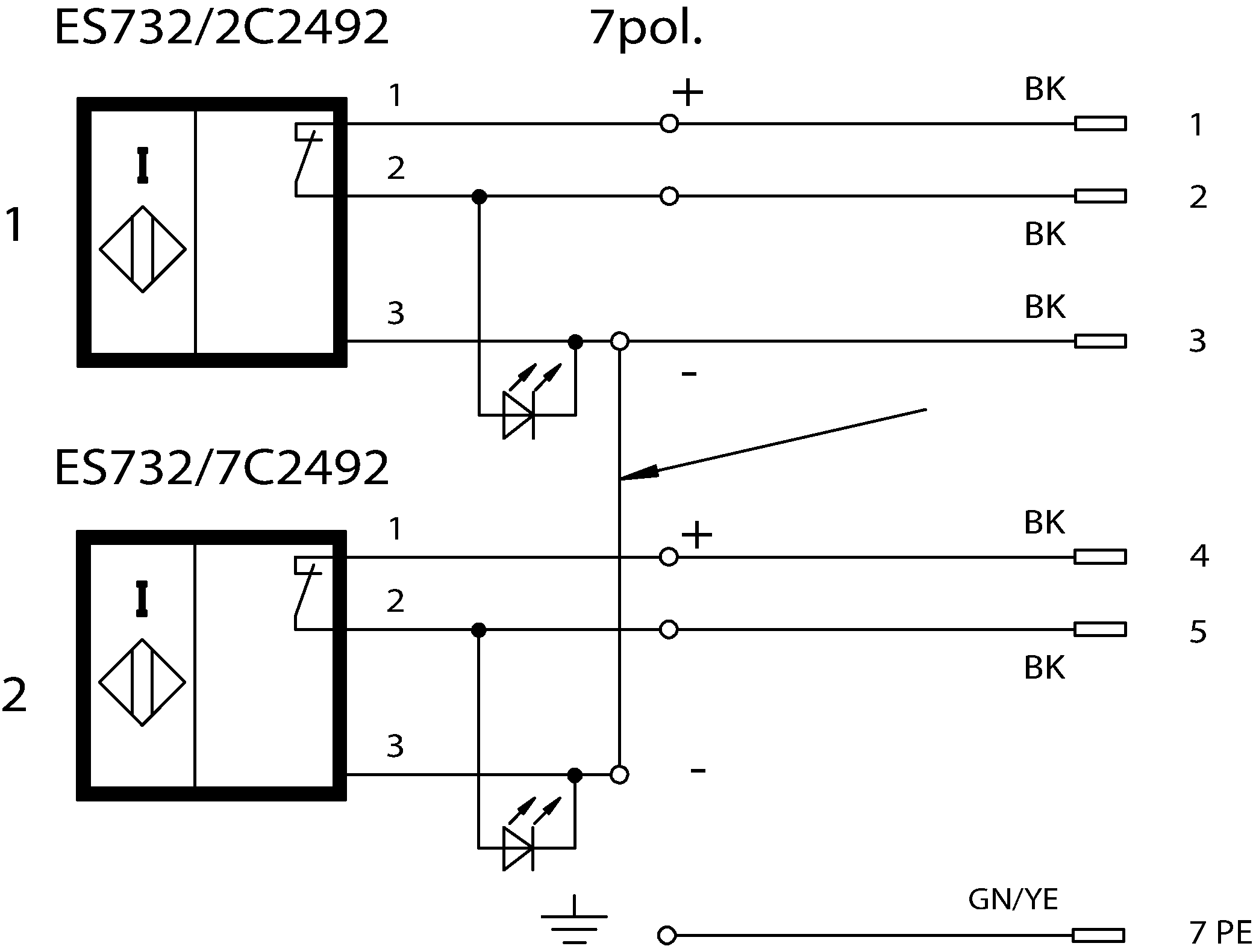

Tipo de conexión	1 conector de 7 polos (Caja de conectores M17, 7 polos Cierre rápido SPEEDTEC, resistente a vibraciones hasta 25 G, marca. INTERCONTEC n.º de pedido Caja+inserto: B EG A 863 NN 00 00 068A 000 Pines de contacto: 61.004.11 Cableado 0,14 mm² BK , 0,75 mm² GN/YE)
Número de contactos NC	1 por elemento interruptor
Número de elementos interruptores	2
Modelo	Vertical
Distancia entre iniciadores	12 mm
Temperatura de almacenamiento	-25 ... 70 °C
Clase de protección	IP67 (Solo cuando está atornillado con el correspondiente conector hembra.)
Temperatura ambiental	-25 ... 70 °C
Material
Superficie activa	PBT
Carcasa	Fundición de aluminio a presión

Número C
C2507
