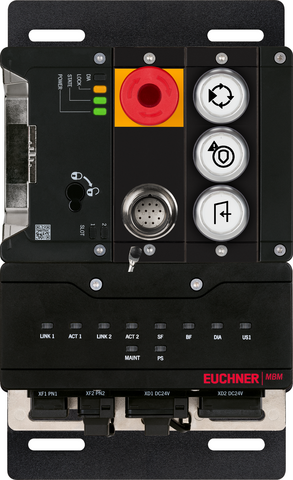

MGB2-L2B-PN-M-S3-GA-L-165508 (N.º de pedido 165508)

Set de evaluación MGB2-L2...-PN (3 pulsadores, parada de emergencia, conector para pulsador de validación M23, principio del bloqueo con tensión, bisagra de puerta a la izquierda)

  • Bloqueo con monitorización de bloqueo
  • 3 Drucktaster beleuchtet mit Symbol
  • 1 dispositivo de parada de emergencia iluminado conforme a ISO 13850
  • 1 conector M23 para conectar un pulsador de validación
  • Conexión mediante conectores RJ45
  • Conmutador integrado
  • Sujeción de puerta modificable, ajuste de fábrica a la izquierda
  • Multicode
  • Lógica integrada
MGB2-L2B-PN-M-S3-GA-L-165508 (N.º de pedido 165508)

Descripción

Tipo de bloqueo

MGB2-L2…

Bloqueo mediante fuerza de solenoide. Activación del bloqueo aplicando tensión en el solenoide de bloqueo. (principio del bloqueo con tensión)

Conexión PROFINET

Conector RJ45 (conector push-pull según IEC 61076-3-117, variante 14)

Switch PROFINET

Estructura de red con topología punto a punto mediante conmutador integrado (compatible con MRP).

Maßzeichnung
Maßzeichnung
Maßzeichnung
Maßzeichnung

Dibujos acotados

Dibujos acotados
1)Incluye material de montaje para tierra funcional
APieza de bloqueo desplegada

Dibujos acotados

Dibujos acotados

Datos técnicos

Homologaciones

FCC_2AJ58-02_

Módulos de bloqueo MGB2-L2-MLI-M-YF6G2-CA-L-165523 (N.º de pedido 165523)

Módulos de bloqueo MGB2-L2-MLI-M-YF6G2-CA-L-165523 (N.º de pedido 165523)

Valores mecánicos y entorno

Posición de montaje Sujeción de puerta DIN izquierda

AM-P-LB-156682 (N.º de pedido 156682)

AM-P-LB-156682 (N.º de pedido 156682)

Valores mecánicos y entorno

Material Acero, con recubrimiento de polvo

Varios

Color Negro
Compatibilidad Para dispositivos MGB2-L y MBM
Característica adicional incl. material de fijación para módulos en la placa de montaje

Módulos de bus MBM-PN-S3-MLI-3B-169764 (N.º de pedido 169764)

Módulos de bus MBM-PN-S3-MLI-3B-169764 (N.º de pedido 169764)

Valores de conexión eléctrica

Cable de conexión
MLI 5 polos, M12 x 1
Tensión de aislamiento de referencia Ui 75 V
Tensión nominal de impulso Uimp 0.5 kV
Normas de protección de compatibilidad electromagnética (CEM) Directiva sobre compatibilidad electromagnética (CEM) 2014/30/UE
Corriente de alimentación máxima en el bloque de conexión
XD1, XD2 max. 16000 mA
Clase de protección III
Consumo de corriente
Módulo de bus incl. todos los módulos y submódulos conectados max. 4000 mA
max. 200 mA
Grado de contaminación (externa, según EN 60947-1) 3
Alimentación de tensión XD1, XD2
Cobertura
Externo min. 1 A Lento
Tensión de servicio CC
L1 24 V DC -15% ... +20% ((protegida contra inversiones de polaridad, regulada, ondulación residual<5 %, PELV))
Tensión auxiliar CC
L2 24 V DC -15% ... +20% (El sistema MGB no requiere tensión auxiliar.)

Valores mecánicos y entorno

Tipo de conexión
Según IEC 61076-3-117 variante 14, blindado, cable de E/S Profinet, cat. mín. 5e PushPull RJ45 (XF1 (El documento PROFINET «Cabling and Interconnection Technology» de la PNO le ayudará a elegir correctamente los cables).)
PushPull Power (XD2 (El documento PROFINET «Cabling and Interconnection Technology» de la PNO le ayudará a elegir correctamente los cables).)
Según IEC 61076-3-117 variante 14, blindado, cable de E/S Profinet, cat. mín. 5e PushPull RJ45 (XF2 (El documento PROFINET «Cabling and Interconnection Technology» de la PNO le ayudará a elegir correctamente los cables).)
PushPull Power (XD1(El documento PROFINET «Cabling and Interconnection Technology» de la PNO le ayudará a elegir correctamente los cables).)
Posición de montaje Cualquiera
Resistencia al choque y a la vibración gemäß EN IEC 60947-5-3
Clase de protección IP65 (Cuando está cerrado y con los cables de conexión y los submódulos montados correctamente.)
Temperatura ambiental
Con UB = 24 V CC -25 ... +55 °C
Material
Carcasa Plástico reforzado con fibra de vidrio, fundición de cinc niquelada
ML1C/ML2C
Tipo de conexión Conexión roscada
Tipo de conexión Conector macho
Especificación del modelo M12 EN 61076-2-101 / codificación A
Número de polos 5
Ciclos de enchufe 100
ML1D
Tipo de conexión Conexión plana (desbloqueada)
Tipo de conexión Conector macho
Número de polos 5
Ciclos de enchufe 100

Interfaz

Protocolo de datos de bus Profinet (IEC 61158 type 10)
Protocolo de datos de seguridad Profisafe (IEC 61784-3-3)
Interface de datos
Ethernet

Accesorios de conexión AC-MC-SB-M-A-157024

Accesorios de conexión AC-MC-SB-M-A-157024

Valores de conexión eléctrica

Cable de conexión
MLI 5 polos, M12 x 1
Nivel de tensión 36 V
Voltaje nominal 30 V
Corriente nominal
A 40 °C 4 A
Grado de contaminación según EN 60664-1 3

Valores mecánicos y entorno

Temperatura ambiental -30 ... +55 °C
Conexión 1
Tipo de conexión 2 tornillos M4
Tipo de conexión Conector macho
Número de polos 5
Clase de protección IP65 (Solo cuando está atornillado con la correspondiente contrapieza.)
Ciclos de enchufe 100
Material
Caja de conexiones Plástico
Conexión 2
Tipo de conexión Conexión roscada
Tipo de conexión Conector macho
Especificación del modelo M12 EN 61076-2-101 / codificación A
Número de polos 5
Clase de protección IP65 (Solo cuando está atornillado con la correspondiente contrapieza.)
Ciclos de enchufe 100
Material
Enclavamiento del conector Fundición de cinc a presión, niquelado
Caja de conexiones Plástico, fundición de cinc a presión, niquelado

Módulos MGB2-L2-MLI-M-Y0000-BJ-158711

Módulos MGB2-L2-MLI-M-Y0000-BJ-158711

Valores de conexión eléctrica

Tensión de aislamiento de referencia Ui 75 V
Tensión nominal de impulso Uimp 0.5 kV
Normas de protección de compatibilidad electromagnética (CEM) Directiva sobre compatibilidad electromagnética (CEM) 2014/30/UE
Clase de protección III
Consumo de corriente max. 350 mA
Codificación del transponder Multicode
Grado de contaminación (externa, según EN 60947-1) 3

Valores mecánicos y entorno

Frecuencia de conmutación 0.25 Hz
Vida mecánica
Si se utiliza como tope de puerta con una energía de impacto de 1 julio 0.2 x 10⁶
Total 1 x 10⁶
Si se utiliza como tope de puerta con una energía de impacto de 2 julio 0.1 x 10⁶
Tiempo de respuesta Véase el manual de instrucciones del módulo de bus MBM-…
Resistencia al choque y a la vibración gemäß EN IEC 60947-5-3
Clase de protección IP65 (Cuando está cerrado y con los cables de conexión y los submódulos montados correctamente.)
Temperatura ambiental
Con UB = 24 V CC -30 ... +55 °C
Material
Carcasa Plástico reforzado con fibra de vidrio, fundición de cinc niquelada
Fuerza de bloqueo FZh 2000 N
Principio de bloqueo Principio del bloqueo con tensión

Valores característicos según EN ISO 13849-1 y EN IEC 62061

PLSIL máx.PFHDCategoríaTiempo de servicio
Accionamiento del bloqueoPL e32.62x10-9420 y
Supervisión de la posición del resguardoPL e32.62x10-9420 y
Supervisión del bloqueoPL e32.62x10-9420 y
Análisis de las señales de seguridadPL e32.62x10-9420 y
Se aplica a todas las funciones de seguridad contenidas en submódulos tales como Dispositivo de parada de emergencia, pulsador de validación, etc.


Varios

Slotkonfiguration 1,1

Submódulos MSM-1-S-CA-B000SL-F6-164620

Submódulos MSM-1-S-CA-B000SL-F6-164620

Elementos de mando y visualización

PosiciónColorExtrasRótulo insertableObservación rótulo insertableElemento interruptorModeloCantidadDenominación 1LED
S942 contactos de apertura positivaParada de emergencia con iluminación
X14Conexión M23 x 1 para pulsador de validación

Valores de conexión eléctrica

Consumo de corriente max. 60 mA
Elementos de mando e indicadores
Potencia de conmutación max. 0.25 W
Tensión de conmutación 24 V
Corriente de conmutación 5 ... 10 mA
Alimentación de tensión LED 24 V DC
Parada de emergencia con iluminación
Potencia de conmutación max. 0.25 W
Tensión de conmutación 5 ... 24 V
Corriente de conmutación 1 ... 100 mA
Alimentación de tensión LED 24 V DC

Valores mecánicos y entorno

Posición de montaje Cualquiera
Tiempo de respuesta Véase el manual de instrucciones del módulo de bus MBM-… o del módulo de enclavamiento/bloqueo MGB2-I.-BR-… / MGB2-L.-BR-…
Resistencia al choque y a la vibración gemäß EN IEC 60947-5-3
Clase de protección IP 65 (IP 20) (En estado montado)
Temperatura ambiental
Con UB = 24 V CC -25 ... +55 °C
Material Plástico reforzado con fibra de vidrio, latón, niquelado

Valores característicos según EN ISO 13849-1 y EN IEC 62061

PLSIL máx.PFHDCategoríaTiempo de servicio
Análisis de las señales de seguridadPL d-4.29x10-8320 y
Sólo se aplica a funciones de seguridad conectadas externamente, como pulsadores de validación, interruptores de seguridad, etc.


B10DTiempo de servicio
Parada de emergencia0.13x10620 y


Varios

Submodulbreite 1

Submódulos MSM-1-S-CA-P0R0P0-G2-164758

Submódulos MSM-1-S-CA-P0R0P0-G2-164758

Elementos de mando y visualización

PosiciónColorExtrasRótulo insertableModeloObservación rótulo insertableElemento interruptorCantidadDenominación 1LED
S90BlancoEstampadoPulsadores con iluminación1 NO
S91BlancoEstampadoPulsador de confirmación iluminado2 NORGB
S92BlancoEstampadoPulsadores con iluminación1 NOblau

Valores de conexión eléctrica

Consumo de corriente max. 32 mA
Elementos de mando e indicadores
Potencia de conmutación max. 0.25 W
Tensión de conmutación 24 V
Corriente de conmutación 5 ... 10 mA
Alimentación de tensión LED 24 V DC

Valores mecánicos y entorno

Posición de montaje Cualquiera
Resistencia al choque y a la vibración gemäß EN IEC 60947-5-3
Clase de protección IP 65 (IP 20) (En estado montado)
Temperatura ambiental
Con UB = 24 V CC -25 ... +55 °C
Material Plástico reforzado con fibra de vidrio

Valores característicos según EN ISO 13849-1 y EN IEC 62061

B10DTiempo de servicio
Pulsador de confirmación2.6x10620 y


Varios

Submodulbreite 1
ID de software (SW-ID) 9900002

Accesorios de conexión AC-MC-00-0-B-156718

Accesorios de conexión AC-MC-00-0-B-156718

Valores de conexión eléctrica

Grado de contaminación según EN 60664-1 3

Valores mecánicos y entorno

Temperatura ambiental -30 ... +55 °C
Material Plástico reforzado con fibra de vidrio
Conexión 1
Tipo de conexión 2 tornillos M4
Clase de protección IP65 (Solo cuando está atornillado con los módulos básicos especificados.)

Varios

Color Negro
Característica adicional
Incluye tornillos de fijación
Incluye junta

Componentes

MGB2-L2-MLI-M-YF6G2-CA-L-165523
165523
MGB2-L2-MLI-M-YF6G2-CA-L-165523
Módulo de bloqueo MGB2-L2-MLI... (3 pulsadores, parada de emergencia, conector M23 para conectar un pulsador de validación, principio del bloqueo con tensión, bisagra de la puerta a la izquierda)
  • Bloqueo para la protección de personas o proceso
  • Módulo de bloqueo MGB2 para la conexión a un módulo de bus MBM
  • Enclavamiento con bloqueo monitorizado
  • Categoría 4/PL e para la evaluación de todas las funciones de seguridad
  • 1 dispositivo de parada de emergencia iluminado conforme a ISO 13850
  • 1 conector M23 para conectar un pulsador de validación
  • 3 Drucktaster beleuchtet mit Symbol
  • Sujeción de puerta modificable, ajuste de fábrica a la izquierda
  • Multicode
  • Lógica integrada: sólo puede utilizarse en combinación con determinados módulos
AM-P-LB-156682
156682
AM-P-LB-156682
Placa de montaje para módulos MGB2-L/I… y MBM…
  • Para módulos MGB2-L y MBM
  • Montaje fácil y rápido
  • Cambio rápido de módulo
  • Acero, con recubrimiento de polvo
  • Adecuadas para puertas con sujeción a la derecha y a la izquierda
  • Incluye set de tornillos
MBM-PN-S3-MLI-3B-169764
169764
MBM-PN-S3-MLI-3B-169764
Módulo de bus MBM-PN… (RJ45, conector push-pull)
  • Para la conexión de módulos MGB2 o MCM
  • Conexión a PROFINET/PROFIsafe
  • Conexión mediante conectores RJ45
  • Montaje directo o en espacio separado
  • Conmutador integrado
  • Compatible con todos los dispositivos Modular

Accesorios

Descargas

Paquete completo

Descargue todos los documentos importantes con un solo clic.

Incluye:

  • El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
  • En su caso, las fichas de datos como complemento al manual de instrucciones.
  • La declaración de conformidad.
Descargar el paquete completo (ZIP, 8,6 MB)

Documentos sueltos

Otros documentos

Datos de pedido

N.º de pedido 165508
Nombre de artículo MGB2-L2B-PN-M-S3-GA-L-165508
Peso bruto 0,kg
Partida arancelaria 85371098
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
