CES-IA-BP-M-C07-SI-167007 (N.º de pedido 167007)

Elija el contenido Descripción Dibujos acotados Datos técnicos Componentes Accesorios Enlace de descarga Datos de pedido

Set completo interruptor de seguridad sin contacto CES-C07, con actuador

Interruptor de seguridad con sistema electrónico de evaluación integrado
Actuador incluido
Adecuado para el funcionamiento independiente (sin conexión en serie)
Multicode
Conector M12, 5 polos (pin 5 no asignado)
Conexión directa a módulos de campo IP67
2 salidas de seguridad (salidas de semiconductor)
Control de cortocircuito
Categoría 4/PL e según EN ISO 13849-1.
Tres superficies activas

CES-IA-BP-M-C07-SI-167007 (N.º de pedido 167007)

Descripción

Posición de montaje

Posición de montaje admitida

Evaluación Multicode

El interruptor reconoce todos los actuadores adecuados.

Categoría según EN 13849-1

Gracias a las dos salidas de semiconductor redundantes (salidas de seguridad) con control interno, son adecuados para:

Categoría 4/PL e según EN 13849-1

Importante:Para llegar a la categoría indicada según EN ISO 13849-1, deben evaluarse siempre las dos salidas de seguridad (FO1A y FO1B).

Indicador LED

STATE	LED de estado
DIA	LED de diagnóstico

Asignación de contactos

Pin	Denominación	Función
1	UB	Alimentación de tensión, 24 V CC
2	FO1A	Salida de seguridad del canal A
3	0 V	Masa, 0 V CC
4	FO1B	Salida de seguridad del canal B
5	-	No conectado

Aviso

Las tapas para los orificios de fijación están incluidas.

CES-C07: Interruptor de seguridad con codificación por transponder

Dibujos acotados

1	LED
2	Superficie activa
3	En la posición de montaje mostrada: salida de cable a la izquierda o a la derecha

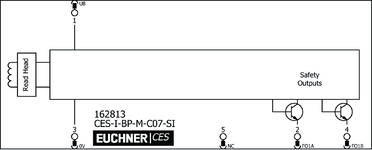

Ejemplos de conexión

Datos técnicos

Homologaciones

TUEV Süd München_Z10 040393 0031 Rev. 02

Interruptor CES-I-BP-M-C07-SI-162813 (N.º de pedido 162813)

Espacio de trabajo

Precisión de repetición R
Según EN 60947-5-2	<= 10

Valores de conexión eléctrica

Cobertura
Externo (tensión de servicio)	0.25 ... 8 A
Corriente de cortocircuito de referencia condicionada	100 A
Tensión de aislamiento de referencia U_i	300 V
Resistencia a la sobretensión U_imp	1.5 kV
Tensión de servicio CC
U_B	24 V DC -15% ... +15% regulada, ondulación residual < 5 %, PELV
Tiempo de conexión
Salidas de seguridad	max. 100 ms
Normas de protección de compatibilidad electromagnética (CEM)	Según EN IEC 60947-5-3
Periodo de riesgo según EN 60947-5-3	max. 125 ms
Clase de protección	III
Consumo de corriente	40 mA
Grado de contaminación (externa, según EN 60947-1)	3
	Salida de monitorización OD/C
Tipo de salida	Conmutación p, protección contra cortocircuitos
Tensión de salida	UB-1.5 ... UB V DC
Corriente de conmutación	1 ... 50 mA
	Salidas de seguridad FO1A/FO1B
Tipo de salida	Salidas de semiconductor, conmutación p, protección contra cortocircuitos
Tensión de salida
HIGH U(FO1A) / U(FO1B)	UB-1.5V ... UB V DC (Valores para una corriente de activación de 50mA independiente de la longitud del cable.)
LOW U(FO1A)/U(FO1B)	0 ... 1 V DC
Tiempo de discrepancia	max. 10 ms
Categoría de uso
DC-13	24 V 150 mA (Atención: Las salidas deben protegerse con un diodo de indicación libre en caso de cargas inductivas.)
Corriente residual I_r	max. 0.25 mA
Corriente de conmutación	1 ... 150 mA
Duración del impulso de prueba	0.3 ms (Válido para una carga con C <= 30 nF y R <= 20 kOhm)
Intervalo entre impulsos de prueba	ca 100 ms

Valores mecánicos y entorno

Dimensiones	40 x 26,5 x 18
Tipo de conexión	Conector M12, 5 polos
Par de apriete	max. 0.8 Nm
Demora de operatividad	1.3 s
Altitud de funcionamiento	max. 4 000 m
Posición de montaje	Cualquiera
Frecuencia de conmutación	max. 1 Hz
Distancia de montaje
entre 2 interruptores o 2 actuadores	min. 50 mm
Tipo de montaje	No enrasado sobre metal
Resistencia al choque y a la vibración	Según EN IEC 60947-5-3
Clase de protección	IP65/IP67/IP69/IP69K
Temperatura ambiental
Con U_B = 24 V CC	-25 ... +55 °C (+65 °C con I_L = máx. 10 mA por salida de seguridad)
Material
Carcasa	Plástico, PBT-PC-GF30

Varios

Para la homologación según UL se aplica	Servicio solo con alimentación de tensión de la clase 2 según UL o medidas equivalentes
Característica adicional	Tapas incluidas

Actuador CES-A-BTN-C07-156230 (N.º de pedido 156230)

Valores de conexión eléctrica

Alimentación de tensión	Inductiva a través de la cabeza de lectura

Alimentación de tensión

Inductiva a través de la cabeza de lectura

Valores mecánicos y entorno

Dimensiones	40 x 26,5 x 18
Par de apriete
Tornillos de fijación	max. 0.8 Nm
Posición de montaje	Superficie activa frente a la cabeza de lectura
Clase de protección	IP65/IP67/IP69/IP69K
Temperatura ambiental	-40 ... +65 °C
Material
Carcasa	Plástico PBT-PC-GF30

Componentes incluidos en el juego

Accesorios incluidos	2 tornillos de seguridad M4 x 20

Accesorios incluidos

2 tornillos de seguridad M4 x 20

Componentes

162813
CES-I-BP-M-C07-SI-162813
Interruptores de seguridad sin contacto CES-I-BP-.-C07, M12

Interruptor de seguridad con sistema electrónico de evaluación integrado
Adecuado para el funcionamiento independiente (sin conexión en serie)
Multicode
Conector M12, 5 polos (pin 5 no asignado)
Conexión directa a módulos de campo IP67
2 salidas de seguridad (salidas de semiconductor)
Control de cortocircuito
Categoría 4/PL e según EN ISO 13849-1.
Tres superficies activas

156230
CES-A-BTN-C07-156230
Actuador CES-A-BTN-C07

Modelo rectangular 40 × 26,5 × 18 mm
2 tornillos de seguridad M4 x 20 incluidos

Accesorios

Cerrojo

Cerrojo con desbloqueo antipánico, para interruptor de seguridad CES-C07

168189
BTM-CES07-S-TH-21-F-168189

Cerrojo para interruptor CES-C07
Cerrojo de acero
Para puertas con sujeción a la derecha o a la izquierda
Cerrojo con palanca de desbloqueo antipánico
Con el botón del pestillo en posición abierta
Pestillo de bola en posición cerrada
Adecuado para un hueco de puerta de aprox. 7 mm
Chapa protectora para interruptores de seguridad

Cerrojo para interruptor de seguridad CES-C07

168155
BTM-CES07-S-TH-20-X-168155

Cerrojo para interruptor CES-C07
Cerrojo de acero
Para puertas con sujeción a la derecha o a la izquierda
Pestillo de bola en posición cerrada
Adecuado para apertura de puerta de aprox. 7 mm
Chapa protectora para interruptores de seguridad
