CTP-L1-BP-U-HA-AZ-SH-168473 (N.º de pedido 168473)

Elija el contenido Descripción Dibujos acotados Datos técnicos Componentes Accesorios Enlace de descarga Datos de pedido

Interruptor de seguridad codificado por transponder CTP-BP, M23

Interruptor de seguridad con bloqueo y sistema electrónico de evaluación integrado
Capacidad de comunicación en combinación con IO-Link Gateway GWY-CB o ESM-CB
Control de cortocircuito transversal
2 salidas de seguridad (salidas de semiconductor)
Principio del bloqueo sin tensión
Hasta categoría 4/PL e según EN ISO 13849-1
Con conector M23
Unicode
Salida de monitorización de puerta
Direcciones de ataque A, B y C (de fábrica)

CTP-L1-BP-U-HA-AZ-SH-168473 (N.º de pedido 168473)

Descripción

Dirección de ataque

Horizontal

Regulable en intervalos de 90°

Evaluación Unicode

Todos los actuadores cuentan con un alto nivel de codificación (Unicode). El interruptor solo reconoce los actuadores memorizados. Pueden memorizarse otros actuadores. Únicamente se reconoce el actuador memorizado en último lugar.

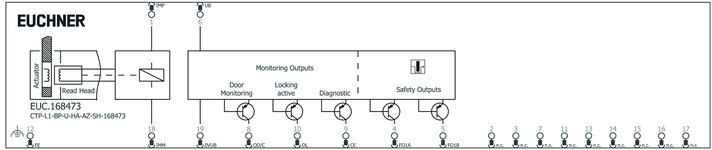

PIN	Denominación	Función	Color de conductor del cable de conexión
1	IMP	Tensión de servicio del solenoide 24 V CC	VT
2	-	No conectado	RD
3	-	No conectado	GY
4	FO1A	Salida de seguridad del canal A	RD/BU
5	FO1B	Salida de seguridad del canal B	GN
6	UB	Tensión de servicio del sistema electrónico 24 V CC	BU
7	-	No conectado	GY/PK
8	OD/C	Salida de monitorización de posición de la puerta/comunicación	GN/WH
9	OI	Salida de monitorización de diagnóstico	YE/WH
10	OL	Salida de monitorización del dispositivo de bloqueo	GY/WH
11	-	No conectado	BK
12	FE	Tierra funcional (debe conectarse para cumplir los requisitos de homologación CEM)	GN/YE
13	-	No conectado	PK
14	-	No conectado	BN/GY
15	-	No conectado	BN/YE
16	-	No conectado	BN/GN
17	-	No conectado	WH
18	IMM	Tensión de servicio del solenoide 0 V	YE
19	0VUB	Tensión de servicio del sistema electrónico, 0 V	BN

Cobertura
Externo (tensión de servicio UB)	0.25 ... 8 A
Externo (tensión de servicio del solenoide IMP)	0.5 ... 8 A
Potencia de conexión	6 W
Tensión de aislamiento de referencia U_i	50 V
Tensión nominal de impulso U_imp	0.5 kV
Tensión de servicio CC
U_UB	24 V DC -15% ... +20% protegida contra inversiones de polaridad, regulada, ondulación residual<5 %, PELV
Normas de protección de compatibilidad electromagnética (CEM)	Según EN IEC 60947-5-3
Categoría de uso
DC-13	24 V 150 mA (Atención: Las salidas deben protegerse con un diodo de indicación libre en caso de cargas inductivas.)
Tensión de servicio del solenoide CC
U_IMP	24 V DC -15% ... +20% protegida contra inversiones de polaridad, regulada, ondulación residual<5 %, PELV
Ciclo de trabajo del solenoide ED	100 %
Periodo de riesgo según EN 60947-5-3	max. 270 ms
Periodo de riesgo según EN 60947-5-3, ampliación por cada unidad adicional	max. 5 ms
Carga de activación
Según UL	24V CC, Class 2 (Alternativas en el manual de instrucciones)
Clase de protección	III
Consumo de corriente
I_UB	40 mA
I_IMP	400 mA
Duración del impulso de prueba	max. 0.3 ms (Válido para una carga con C<= 30 nF y R<= 20 kOhm)
Intervalo entre impulsos de prueba	min. ca 100 ms
Grado de contaminación (externa, según EN 60947-1)	3
	Salida de monitorización OD/C, OI, OL
Tipo de salida	Conmutación p, protección contra cortocircuitos
Tensión de salida	0.8xUB ... UB V DC
Corriente de conmutación	1 ... 50 mA
	Salidas de seguridad FO1A/FO1B
Tipo de salida	2 salidas de semiconductor, conmutación p, protección contra cortocircuitos
Tensión de salida
HIGH U(FO1A) / U(FO1B)	UB-1.5 ... UB V DC
LOW U(FO1A)/U(FO1B)	0 ... 1 V DC
Tiempo de discrepancia
de ambas salidas de seguridad	max. 10 ms Según EN IEC 60947-5-3
Tiempo de conexión	max. 150 ms
Corriente residual Ir	max. 0.25 mA
Corriente de conmutación
Por salida de seguridad FO1A/FO1B	1 ... 150 mA

Anfahrgeschwindigkeit	max. 20 m/min
Tipo de conexión	1 conector M23, 19 polos, RC18
Fuerza de extracción	20 N
Demora de operatividad	5 s
Fuerza de actuación	10 N
Posición de montaje	Cualquiera
Frecuencia de conmutación	max. 0.5 Hz
Temperatura de almacenamiento	-25 ... 70 °C
Vida mecánica	1 x 10⁶
Recorrido por inercia	5 mm
Fuerza de retención	20 N
Resistencia al choque y a la vibración	Según EN IEC 60947-5-3
Clase de protección	IP67 (Cuando está enchufado y asegurado)
Temperatura ambiental
Con U_B = 24 V CC	-20 ... 55 °C
Material
Carcasa del interruptor de seguridad	Termoplástico reforzado con fibra de vidrio
Cubierta de la cabeza del interruptor	Fundición de cinc a presión
Fuerza de bloqueo F_máx.	3900 N
Fuerza de bloqueo F_Zh	3000 N (Fzh = Fmáx./1,3 En función del actuador utilizado)
Principio de bloqueo	Principio del bloqueo sin tensión

N.º de pedido	168473
Nombre de artículo	CTP-L1-BP-U-HA-AZ-SH-168473
Peso bruto	0,6kg
Partida arancelaria	85365019000
ECLASS	27-27-24-05 Safety-related transponder switch with guardlocking

1	Desbloqueo auxiliar
2	Tornillo de protección
3	LED
