InicioProductosDispositivos de parada de emergenciaInterruptores de accionamiento por cable RPS-CRPS-C-2131SR95M-174755

RPS-C-2131SR95M-174755 (N.º de pedido 174755)

Interruptor de accionamiento por cable con desenclavamiento por extracción para dispositivo de parada de emergencia

  • Carcasa plástica
  • Dispositivo de parada de emergencia con pestillo según EN ISO 13850 y EN 60947-5-5
  • Ojal de tracción para cable de tracción
  • Entrada de cable M20 x 1,5
  • Elementos interruptores con 4 contactos de conmutación
RPS-C-2131SR95M-174755 (N.º de pedido 174755)

Descripción

Elemento interruptor

2131

Contacto de conmutación de acción lenta 3 NC + 1 NO

Plano de dimensiones
Plano de dimensiones

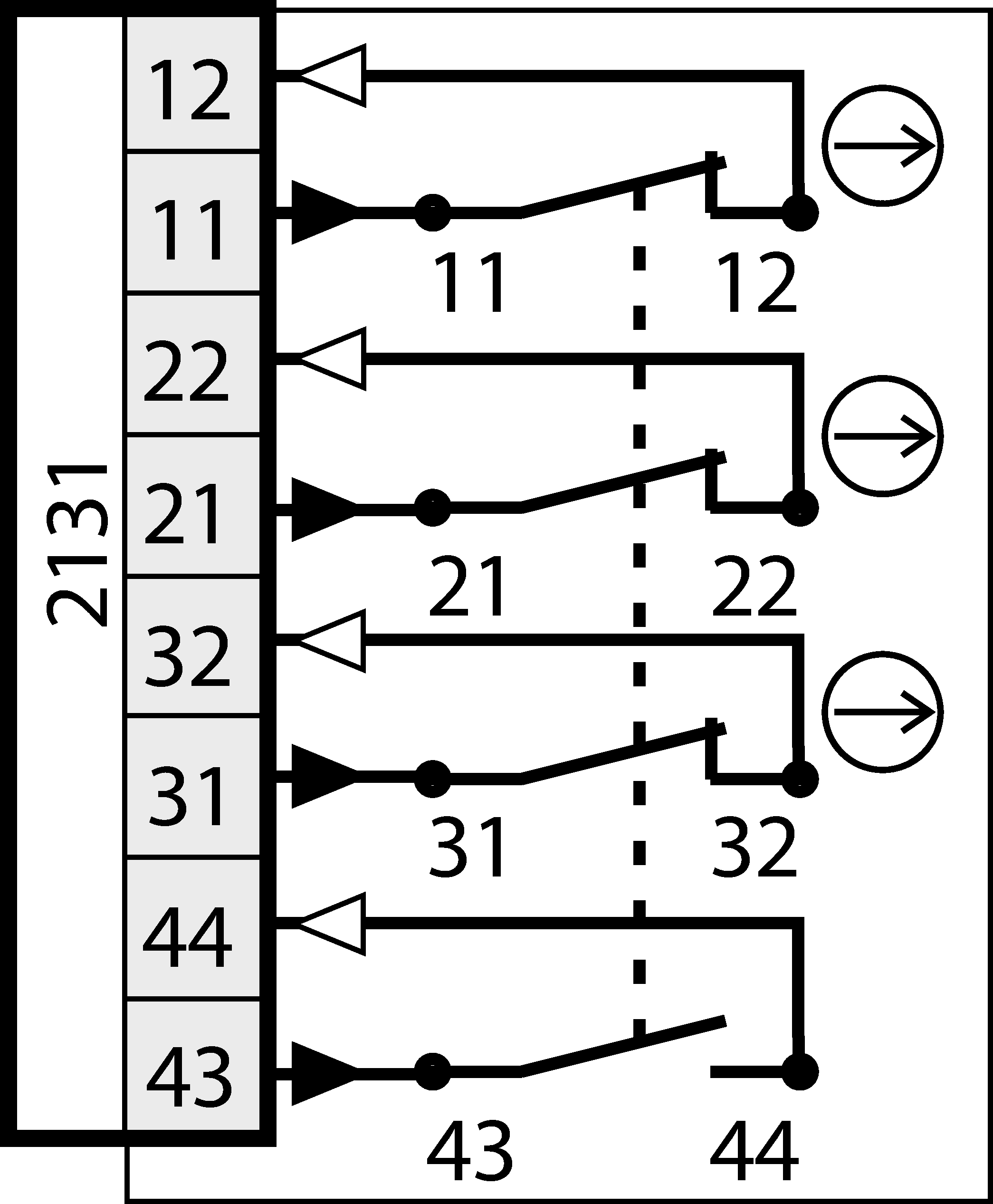

Esquema de conexiones 2131
Esquema de conexiones 2131

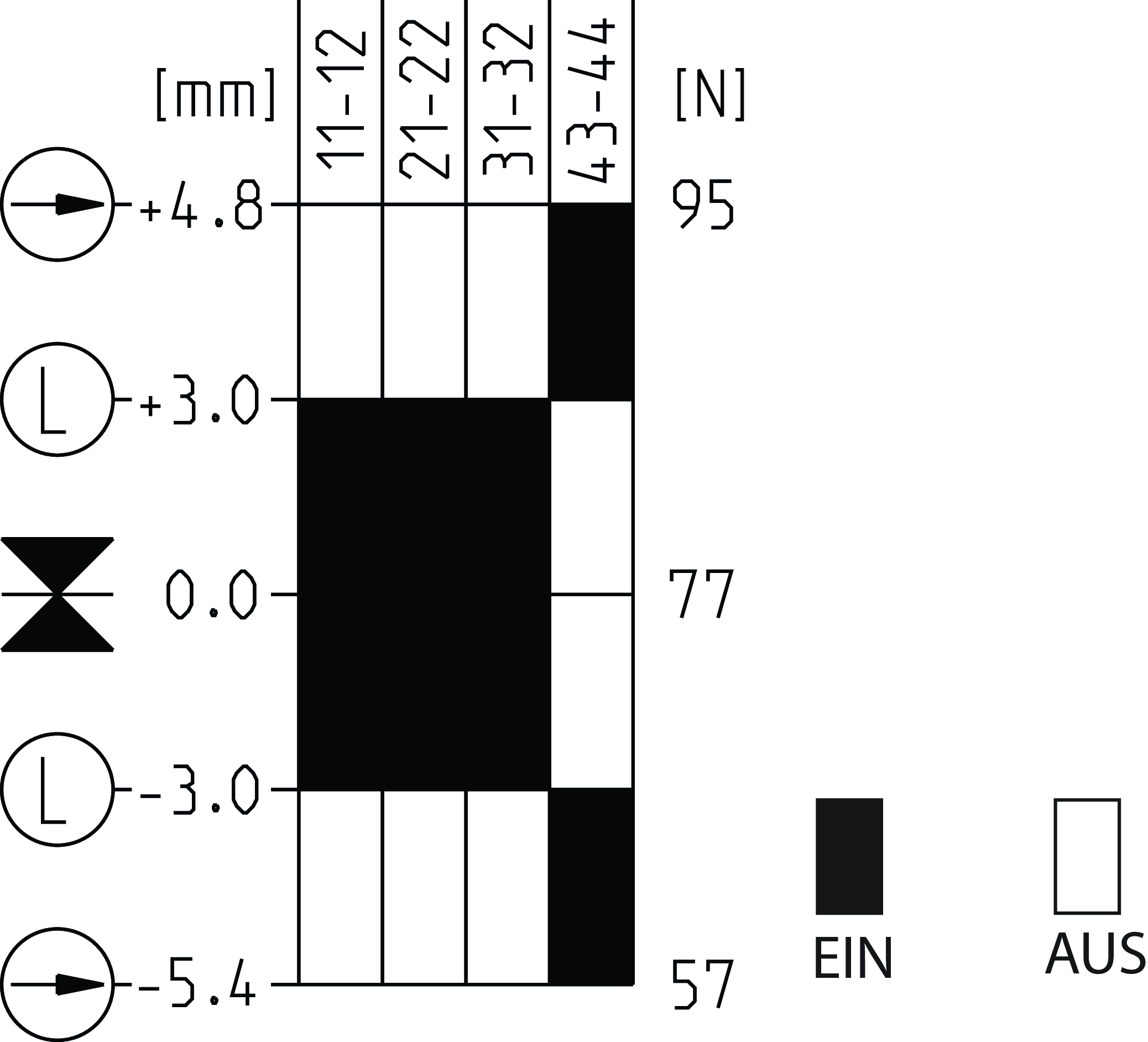

Diagrama de activación
Diagrama de activación

Dibujos acotados

Dibujos acotados

Ejemplos de conexión

Ejemplos de conexión

Diagramas de desplazamiento por turnos

Diagramas de desplazamiento por turnos
*Tolerancia: punto de conexión ± 0,5 mm, fuerza de actuación ± 15 %.

Datos técnicos

Homologaciones

c_UL_us_E93776_RPS-C

Valores de conexión eléctrica

Cobertura max. 4 A gG
Sección transversal de conexión 0.34 ... 1.5 mm²
Corriente de cortocircuito de referencia condicionada 400 A
Tensión de aislamiento de referencia Ui 250 V
Tensión nominal de impulso Uimp 2.5 kV
Categoría de uso
DC-13 24 V 1,5 A
AC-15 240 V 1,5 A
Clase de protección II
Corriente térmica de referencia Ith 5 A
Grado de contaminación (externa, según EN 60947-1) 3

Valores mecánicos y entorno

Tipo de conexión
1 x M20 x 1,5
Número de contactos NO 1
Número de contactos de apertura positiva 3
Fuerza de actuación 95 N
Posición de montaje Cualquiera
Temperatura de almacenamiento -40 ... 80 °C
Vida mecánica 0.1 x 10⁶
Clase de protección IP66/IP67
Diámetro de cable 2 ... 5 mm
Temperatura ambiental -30 ... 75 °C
Material
Material de contacto Plata
carcasa Termoplástico reforzado con fibra de vidrio
Parada de emergencia Termoplástico reforzado con fibra de vidrio

Valores característicos según EN ISO 13849-1 y EN IEC 62061

B10DTiempo de servicio
Parada de emergencia0.2x10620 y


Descargas

Paquete completo

Descargue todos los documentos importantes con un solo clic.

Incluye:

  • El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
  • En su caso, las fichas de datos como complemento al manual de instrucciones.
  • La declaración de conformidad.
Descargar el paquete completo (ZIP, 16,5 MB)

Documentos sueltos

Otros documentos

Datos de pedido

N.º de pedido 174755
Nombre de artículo RPS-C-2131SR95M-174755
Peso bruto 0,325kg
Partida arancelaria 85365019000
ECLASS 27-37-12-01 Emergency stop pull cord switch
