CMS-R-AXE-05P (N.º de pedido 103859)

Cabezas de lectura CMS modelo A, con combinaciones de contactos NO, PUR

  • En combinación con la unidad de evaluación CMS-E-AR
  • Versión rectangular 88 x 25 mm
  • Cable de conexión
  • Tipo de cable: PUR
CMS-R-AXE-05P (N.º de pedido 103859)

Descripción

Alineación de la cabeza de lectura y el actuador

Figura

Figura

Diagrama de reacción modelo A

CMS-R-AXE

CMS-R-AXE

  • Distancia de activación típ.
  • Distancia de desactivación típ.

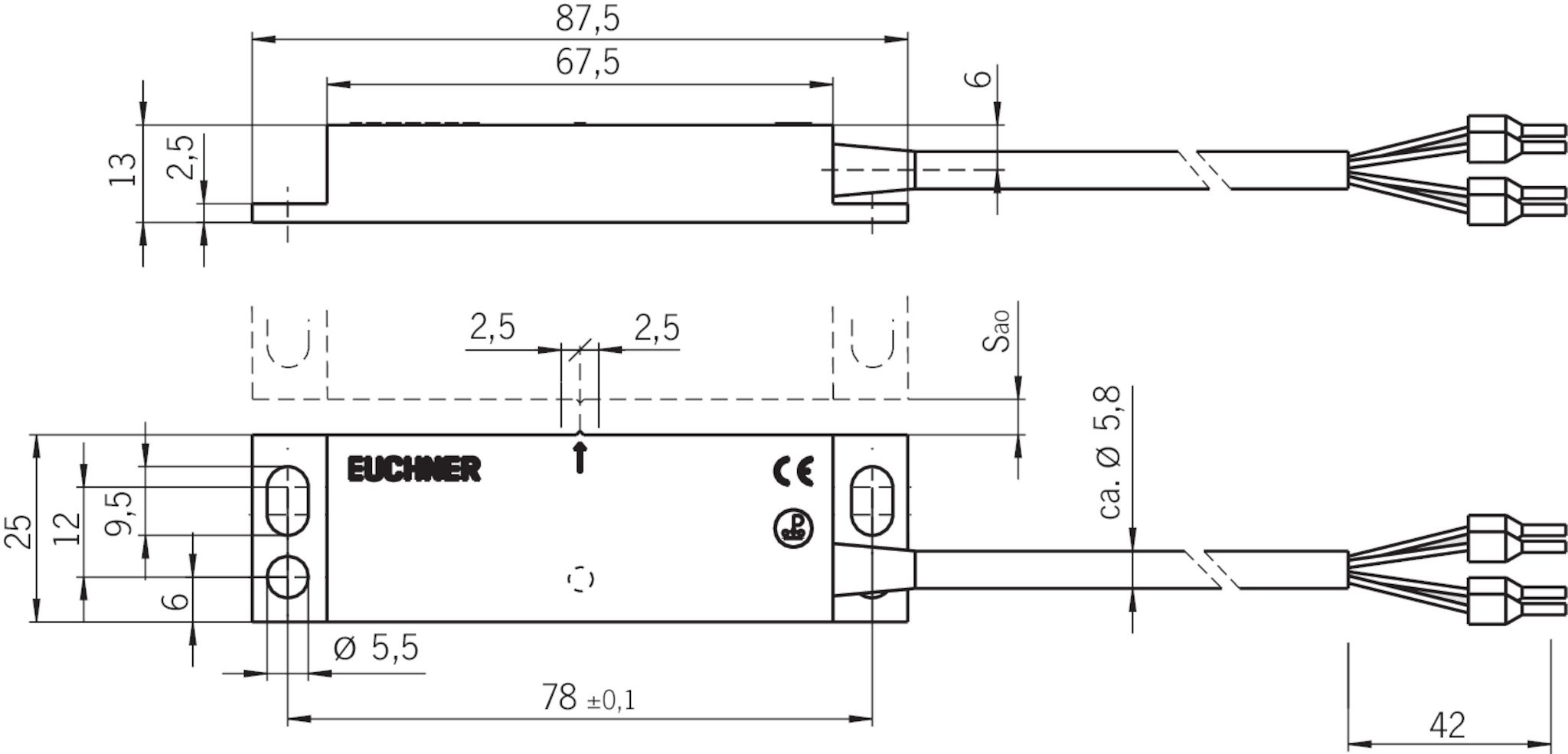

Plano de dimensiones
Plano de dimensiones
CMS-R-AXD.../CMS-R-AXE...
CMS-R-AXD.../CMS-R-AXE...
CMS: En funcionamiento

Plano de dimensiones

CMS-R-AXD.../CMS-R-AXE...

Datos técnicos

Homologaciones

Zulassung EAC

Valores mecánicos y entorno

Diseño A
Material
Material del cable PUR
Material de la carcasa
Carcasa PPS reforzado con fibra de vidrio
Peso
neto 0,26 kg
Temperatura ambiental -20 ... 60 °C
Grado de protección IP67
Resistencia a la vibración Según EN 60947-5-2
Vida de servicio mecánica 100 x 106
Posición de montaje Cualquiera, tener en cuenta las marcas (Durante el montaje debe asegurarse de que las marcas de flecha del actuador y de la cabeza de lectura estén contrapuestas.)
Par de apriete 0,4 ... 0,5 Nm
Número de contactos NO 3 contactos NO
Tipo de conexión Cable encapsulado con terminales de 0,34 mm2
Longitud de cable 5 m
Método de actuación magnético, contacto reed

Valores de conexión eléctricos

Tensión de aislamiento de referencia Ui 26,4 V
Resistencia a la sobretensión Uimp 1,5 kV
Voltaje de conmutación 24 V (DC)
Corriente de activación 8 ... 500 mA
Comportamiento de conmutación En paralelo
Voltaje de conmutación según UL
Según UL Class 2 Máx.24 V DC

Área de trabajo

Precisión de repetición R Máx.10 %

Varios

Normas cumplidas EN ISO 13849-1:2015; EN 50178:1997; EN 60204-1:2006/A1:2009; EN ISO 14119:2013; EN 61000-6-2:2005; EN 61000-6-3:2007/A1:2011; EN 60947-5-3:2013
