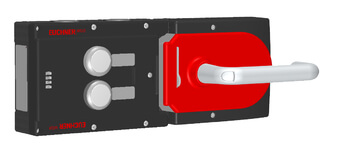

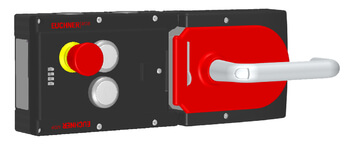

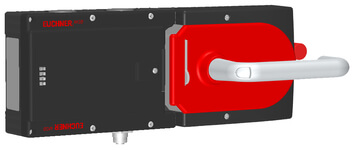

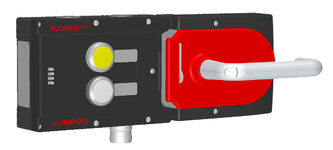

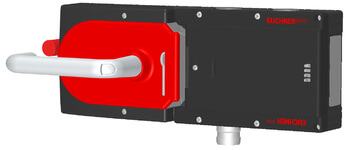

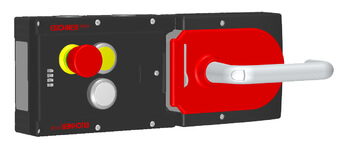

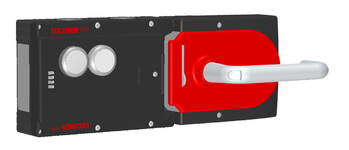

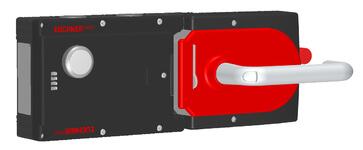

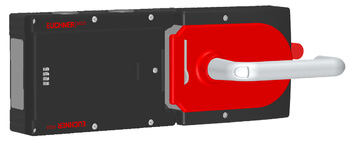

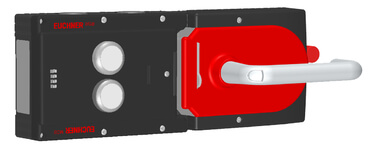

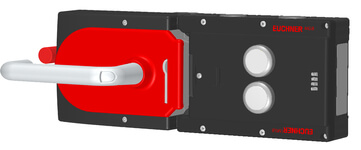

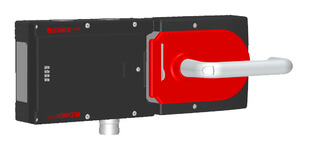

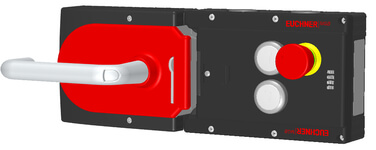

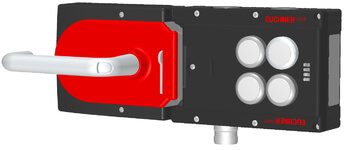

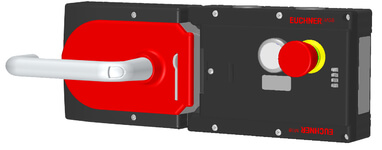

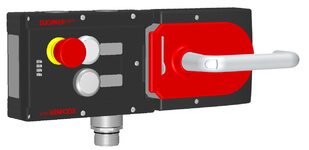

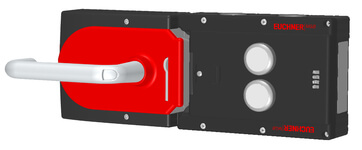

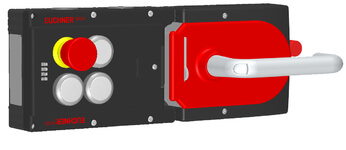

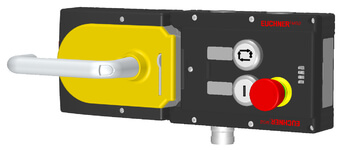

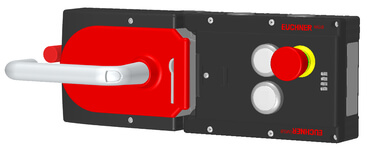

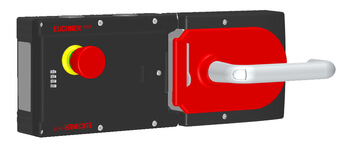

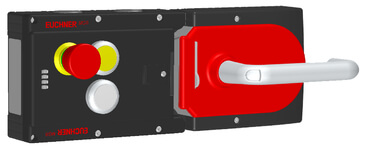

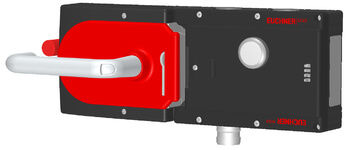

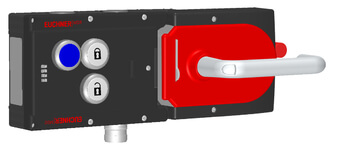

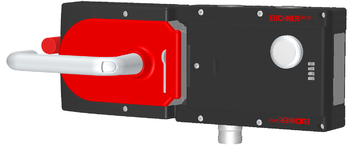

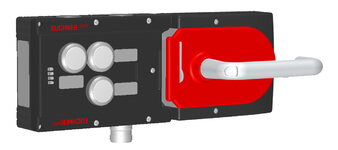

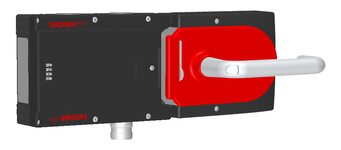

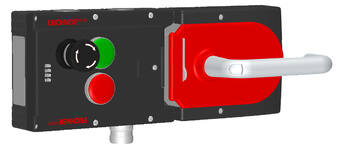

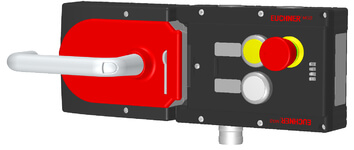

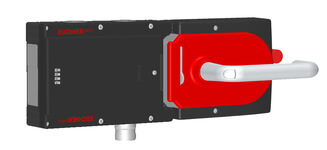

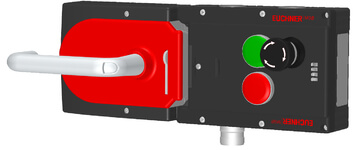

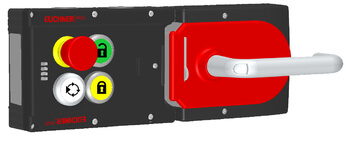

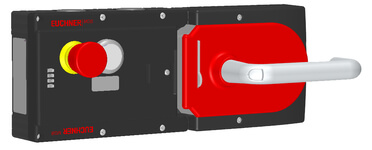

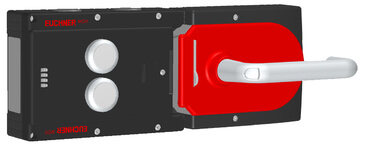

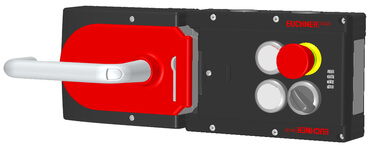

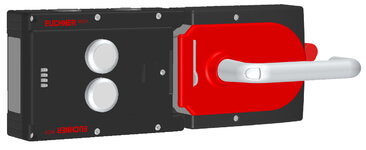

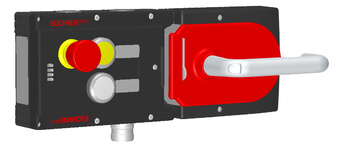

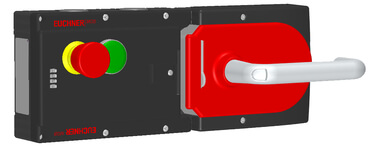

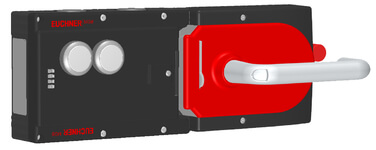

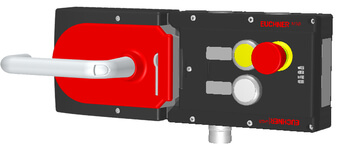

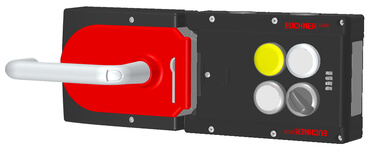

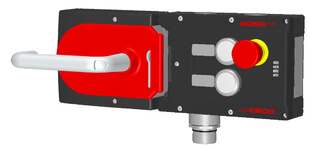

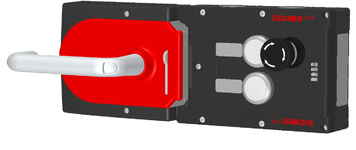

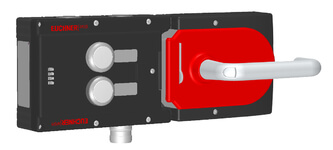

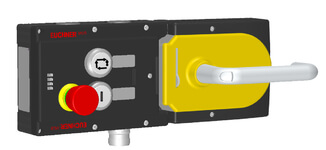

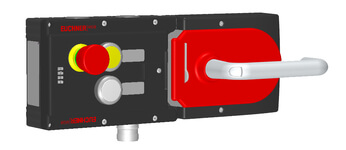

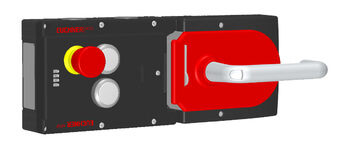

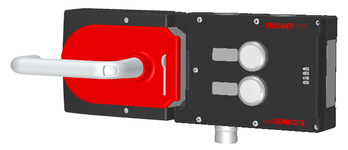

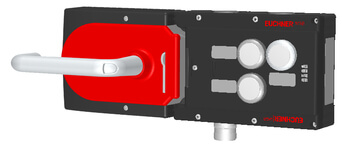

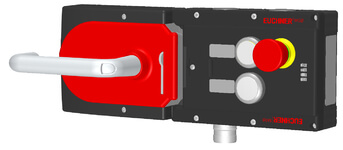

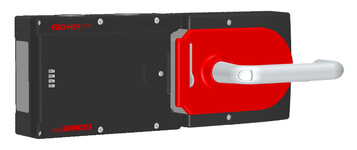

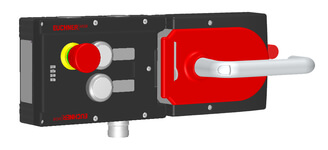

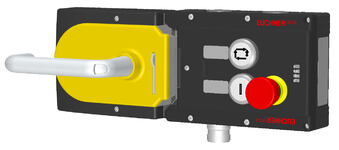

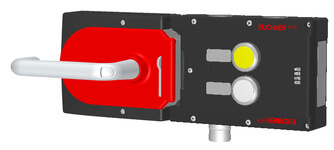

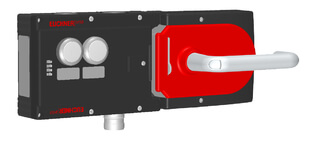

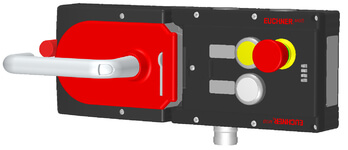

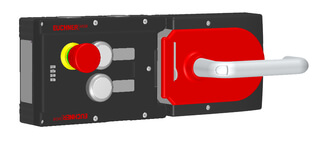

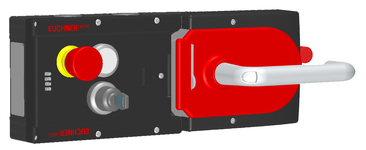

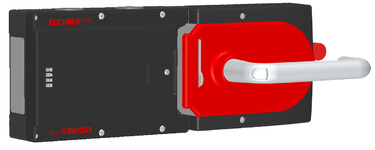

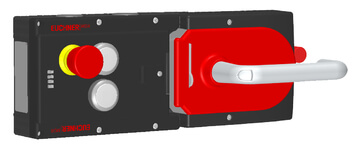

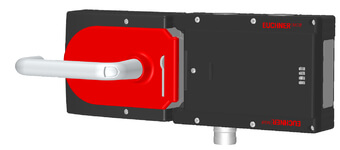

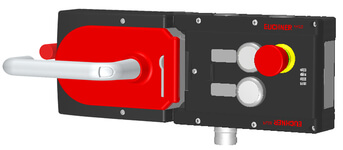

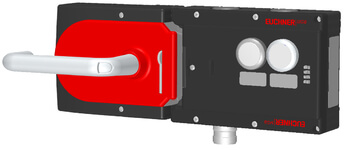

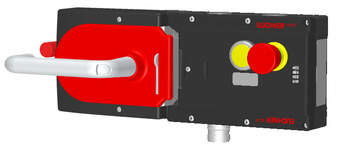

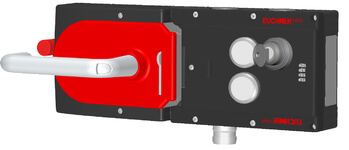

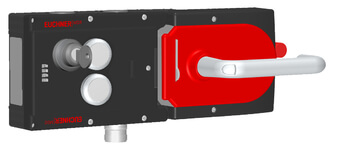

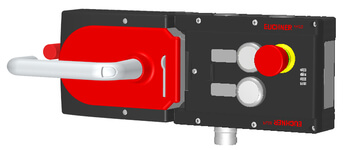

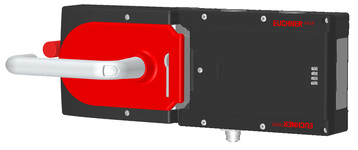

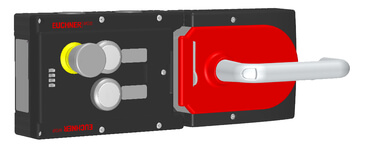

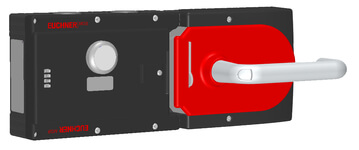

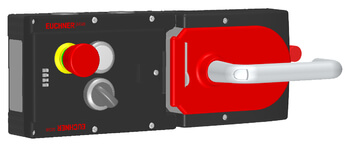

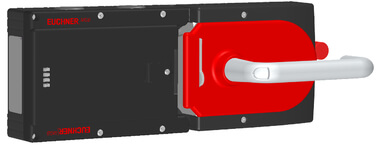

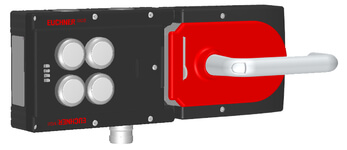

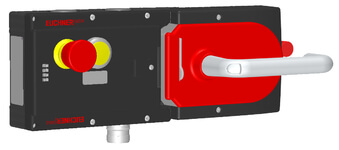

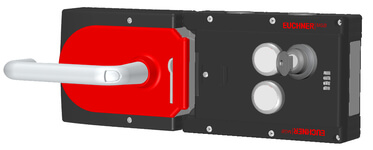

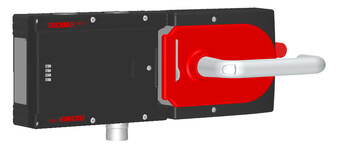

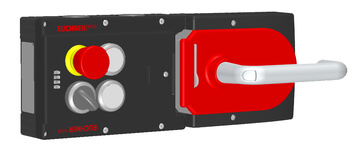

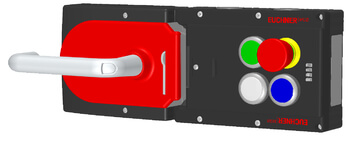

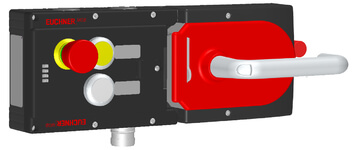

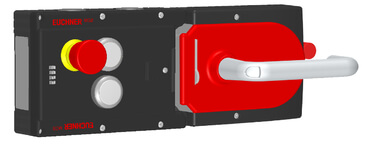

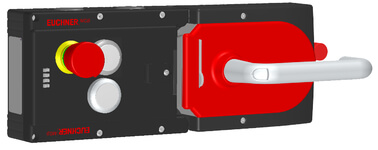

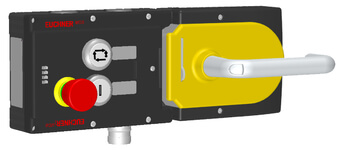

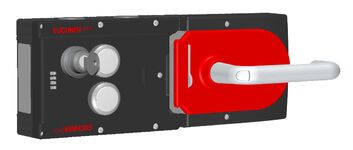

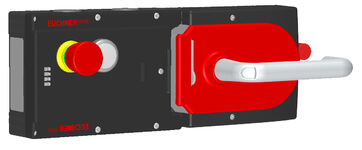

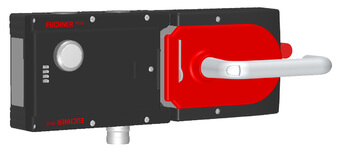

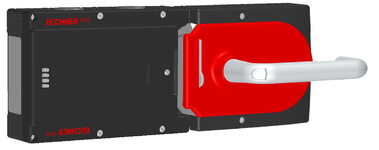

Multifunctional Gate Box MGB-AR

  • Desbloqueo auxiliar
  • Conexión mediante entrada de cable, M12 x 1,5 o conector
  • Conexión mediante conector, bien M23 (RC18) o bien M12 de 12 polos
  • Accionamiento del bloqueo mediante IMP como entrada de mando de PLC (solo 3 mA).
  • Salidas de monitorización
    • OD = activada cuando la puerta está cerrada.
    • OT = pestillo del cerrojo introducido en el módulo de evaluación (en el caso de bloqueo, listo para accionar el solenoide; en el caso de enclavamiento, coincidente con las salidas de seguridad)
    • OL = solenoide de bloqueo en posición de bloqueo (en el caso de bloqueo, coincidente con las salidas de seguridad)
    • OI = Diagnóstico, detección de error

Reducción de cableado respecto al estándar

Todos los dispositivos de la familia AR pueden conectarse en serie formando lo que se denomina un circuito en serie AR, sin reducir la seguridad ni, al fin y al cabo, el nivel de prestaciones (PL). Así se reduce el número de unidades de evaluación. Los dispositivos AR también están disponibles en las series CES y CET de EUCHNER.

¿Enclavamiento o bloqueo? Comparación de las funciones de las versiones MGB-L0, MGB-L1 y MGB-L2

Enclavamientos (MGB-L0, sin bloqueo)

El módulo de enclavamiento permite, junto con un módulo con manilla, enclavar el sistema de control de resguardos movibles. Esta combinación sirve al mismo tiempo como tope de puerta mecánico.

Las salidas de seguridad OA y OB deben cumplir las siguientes condiciones de activación:

  • El resguardo debe estar cerrado (aunque puede abrirse en cualquier momento).
  • El pestillo del cerrojo debe estar dentro del módulo de enclavamiento.

El módulo de enclavamiento reconoce la posición del resguardo y la del pestillo del cerrojo. El pestillo del cerrojo del módulo con manilla entra y sale del módulo de enclavamiento al accionar la manilla de la puerta.

Dispositivos de bloqueo (MGB-L1 y MGB-L2)

El módulo de bloqueo permite, junto con un módulo con manilla, bloquear resguardos móviles. Esta combinación sirve al mismo tiempo como tope de puerta mecánico.

Las salidas de seguridad OA y OB deben cumplir las siguientes condiciones de activación:

  • El resguardo debe estar cerrado.
  • El pestillo del cerrojo debe estar dentro del módulo de bloqueo.
  • El trinquete de bloqueo debe estar en posición de bloqueo (no puede abrirse la puerta).

El módulo de bloqueo reconoce la posición del resguardo y la del pestillo del cerrojo. La posición del bloqueo se vigila aparte. El pestillo del cerrojo del módulo con manilla entra y sale del módulo de bloqueo al accionar la manilla de la puerta. Cuando el pestillo del cerrojo está totalmente introducido en el módulo de bloqueo, el trinquete de bloqueo inmoviliza el pestillo en esta posición. En función de la versión, este proceso puede llevarse a cabo con fuerza de resorte o magnética.

  • Versión MGB-L1: el trinquete de bloqueo se mantiene en la posición de bloqueo mediante fuerza de resorte y se desbloquea mediante fuerza magnética (principio de bloqueo sin tensión, bloqueo mecánico).
  • Versión MGB-L2: el trinquete de bloqueo se mantiene en la posición de bloqueo mediante fuerza magnética y se desbloquea mediante fuerza de resorte cuando el solenoide está desactivado (principio de bloqueo con tensión, bloqueo eléctrico).

Conexión a unidades de evaluación o sistemas de mando seguros

El sistema de seguridad MGB puede conectarse prácticamente a cualquier unidad de evaluación o sistema de mando seguros. Para ello se desactiva el control de error de conexión cruzada en el sistema de mando, función que asume el sistema MGB. Naturalmente, el nivel de prestaciones PL e se mantiene.

Buscador de productos

Búsqueda rápida

PASO 1: Seleccione el tipo de módulo de evaluación.

Bloqueo

Principio de bloqueo

PASO 2: ¿Dónde desea que estén los indicadores y elementos de mando? Elija su opción. Si no quiere que su sistema MGB tenga elementos de mando ni indicadores, siga con el paso 3.

Posición 1
Posición 2
Posición 3
Posición 4

PASO 3: Seleccione la sujeción de puerta deseada (a la derecha, a la izquierda).

Sujeción de puerta

PASO 4: Seleccione el tipo de conexión deseada.

Tipo de conexión

PASO 5: ¿Busca un módulo MGB individual o una configuración MGB completa?

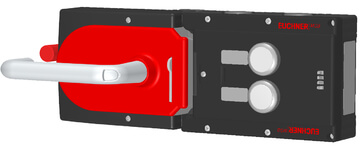

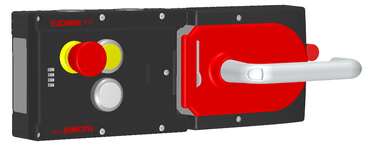

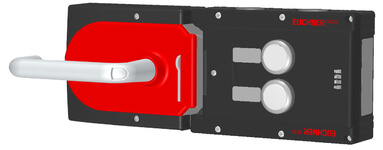

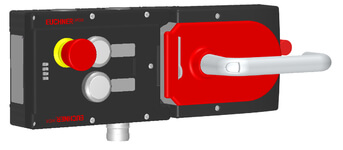

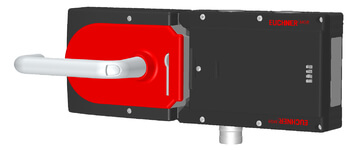

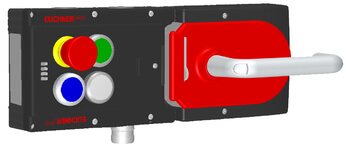

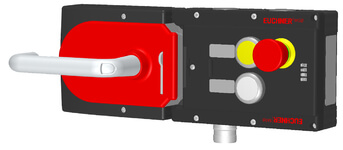

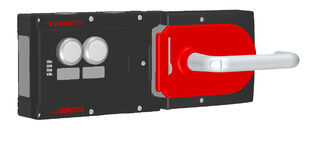

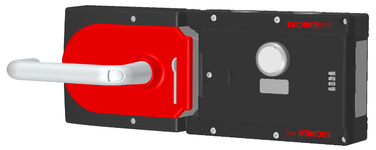

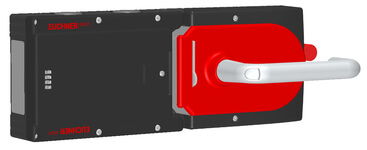

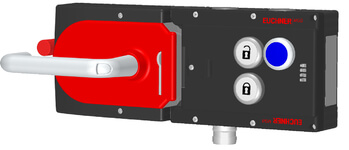

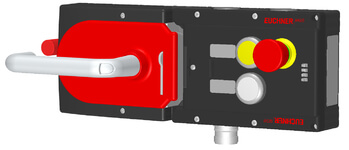

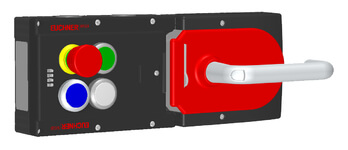

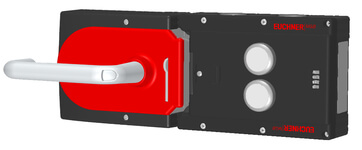

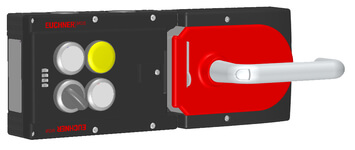

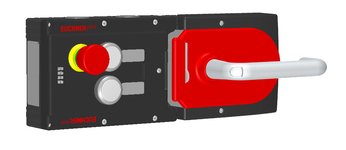

Productos (282)
