Sets completos MGB2-L.H-BR

  • Diseño modular con submódulos
  • Ampliación sencilla
  • Posibilidad de conectar en serie hasta 10 dispositivos BR en una cadena
  • Intercambio de submódulos durante el funcionamiento

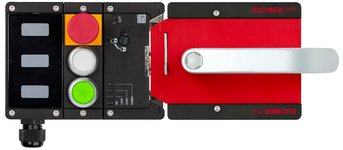

  • Para puertas con sujeción a la derecha y a la izquierda
  • Marca de alineación integrada

MGB2 Classic: la nueva generación de MGB

El nuevo MGB2 Classic es la evolución lógica del popular Multifunctional Gate Box (MGB). Un aspecto renovado, funciones nuevas y ampliadas, así como un diseño modular ofrecen la máxima flexibilidad y rentabilidad. El MGB2 Classic es más que un simple seguro para puertas de protección, pues permite integrar en un solo equipo todas las funciones de la puerta. Además, el MGB2 Classic resulta adecuado tanto para puertas batientes como correderas.

Una técnica probada y enriquecida mediante la innovación

Al igual que el exitoso modelo precedente, el MGB2 Classic está equipado con una carcasa muy robusta adecuada para el uso industrial y lleva integrados un tope de puerta metálico y una placa de montaje. El dispositivo puede montarse en puertas con sujeción tanto a la izquierda como a la derecha, así como en puertas correderas. El cambio se lleva a cabo durante el montaje. La fuerza de bloqueo de 2000 N impide de manera eficaz que se abra accidentalmente el resguardo. El MGB2 Classic cumple los requisitos de todas las normas aplicables, como la EN ISO 13849-1 y la EN ISO 14119. Todos los tornillos cuentan con el mismo accionamiento Torx-T10, por lo que solo se necesita una herramienta. Estas y otras mejoras en el diseño de la carcasa facilitan el montaje y la conexión de los distintos componentes del sistema.

Tipos de bloqueo

Principio del bloqueo sin tensión L1 Bloqueo mediante fuerza de resorte. Desbloqueo aplicando tensión en el solenoide de bloqueo.

Principio del bloqueo con tensión L2 Bloqueo mediante fuerza de solenoide. Activación del bloqueo aplicando tensión en el solenoide de bloqueo.

Adaptación flexible mediante configuración

El módulo de evaluación puede configurarse con la ayuda de interruptores DIP.

  • En función del ajuste, el módulo de evaluación funciona como un dispositivo MGB2-BP o MGB2-BR.
  • Asimismo, la monitorización de bloqueo puede activarse o desactivarse en dispositivos que cuenten con bloqueo. Con la monitorización de bloqueo activada, las salidas seguras se conectan cuando el resguardo está bloqueado de forma segura. Con la monitorización de bloqueo desactivada, las salidas seguras se conectan cuando el resguardo está cerrado y el pestillo del cerrojo está introducido en el MGB2 Classic.
  • Con la monitorización de bloqueo conectada, es posible activar la monitorización de desbloqueo. Esta señaliza si se ha accionado el desbloqueo auxiliar o el desbloqueo antipánico.
  • El restablecimiento de fábrica permite restablecer los ajustes a su estado de fábrica.

Libre elección entre conexión en serie y funcionamiento individual

Todos los dispositivos con la configuración MGB2-BR se pueden cablear directamente en serie, sin que la seguridad y la categoría PL descienda. De esta forma se ahorran unidades de evaluación. Los dispositivos con la configuración MGB2-BP resultan idóneos para el funcionamiento individual.

Pulsador de restablecimiento

Si se oprime el pulsador, el dispositivo se vuelve a iniciar. La configuración se mantiene.

Variantes de conexión

Las distintas versiones de módulos de conexión permiten cambiar el cableado del MGB2 Classic de forma flexible. Se pueden elegir módulos de conexión con:

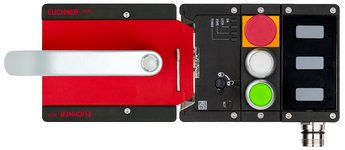

  • Conector M23 (RC18)

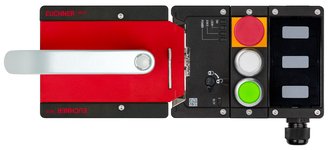

  • Entrada de cable

Set de piezas de colores

El propio usuario puede elegir el color de los pulsadores mediante el set de piezas de colores 120344 que se adjunta (5 colores).
