CTP-L2-AR-U-HA-AZ-SAB-166125 (N° de commande 166125)

Interrupteur de sécurité à codage par transpondeur CTP-AR, 2 x M12

  • Interrupteur de sécurité avec interverrouillage et système d’analyse électronique intégré
  • Jusqu’à 20 interrupteurs en série
  • Détection des courts-circuits entre conducteurs
  • 2 sorties de sécurité (sorties à semi-conducteur)
  • Jusqu’à la catégorie 4 / PL e selon EN ISO 13849-1
  • Avec 2 connecteurs M12
  • Unicode
  • Sortie d’état de porte
  • Sens d’attaque A, B et C (état d’origine)
CTP-L2-AR-U-HA-AZ-SAB-166125 (N° de commande 166125)

Description

Direction d’attaque

Horizontale

Réglable par pas de 90°

Analyse Unicode

Chaque actionneur possède un niveau de codage élevé (unicode). L’interrupteur ne reconnaît que les actionneurs appris. L’apprentissage d’autres actionneurs est possible. L’actionneur reconnu est toujours celui qui a été appris en dernier.

Mode d’interverrouillage

CTP‑L2

Interverrouillage par énergie ON et déblocage mécanique (principe de verrouillage sous tension).

Affectation des broches

Connecteur (vue côté connecteur)BrocheDésignationFonctionCouleur du conducteur câble
ast_654684X 1.1FI1BEntrée de validation pour voie 2WH
X 1.2UBTension de service électronique AR, 24 V DCBN
X 1.3FO1ASortie de sécurité voie 1GN
X 1.4FO1BSortie de sécurité voie 2YE
X 1.5n.c.Non utiliséeGY
X 1.6FI1AEntrée de validation pour voie 1PK
X 1.70 V UBTension de service électronique AR, 0 VBU
X 1.8RSTEntrée ResetRD
X 2.1IMMTension de service électroaimant d’interverrouillage, 0 VBN
X 2.2ODSortie d’état de porteWH
X 2.3OLSortie de signalisation interverrouillageBU
X 2.4IMPTension de service électroaimant d’interverrouillage, 24 V DCBK
X 2.5n.c.Non utiliséeGY
Dimensions
Dimensions

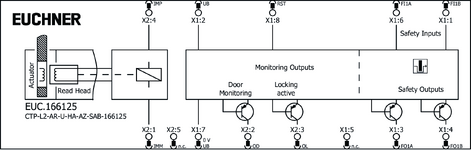

Repérage des bornes
Repérage des bornes

Dessins cotés

Dessins cotés
1Déverrouillage auxiliaire
2Vis de protection
3LED

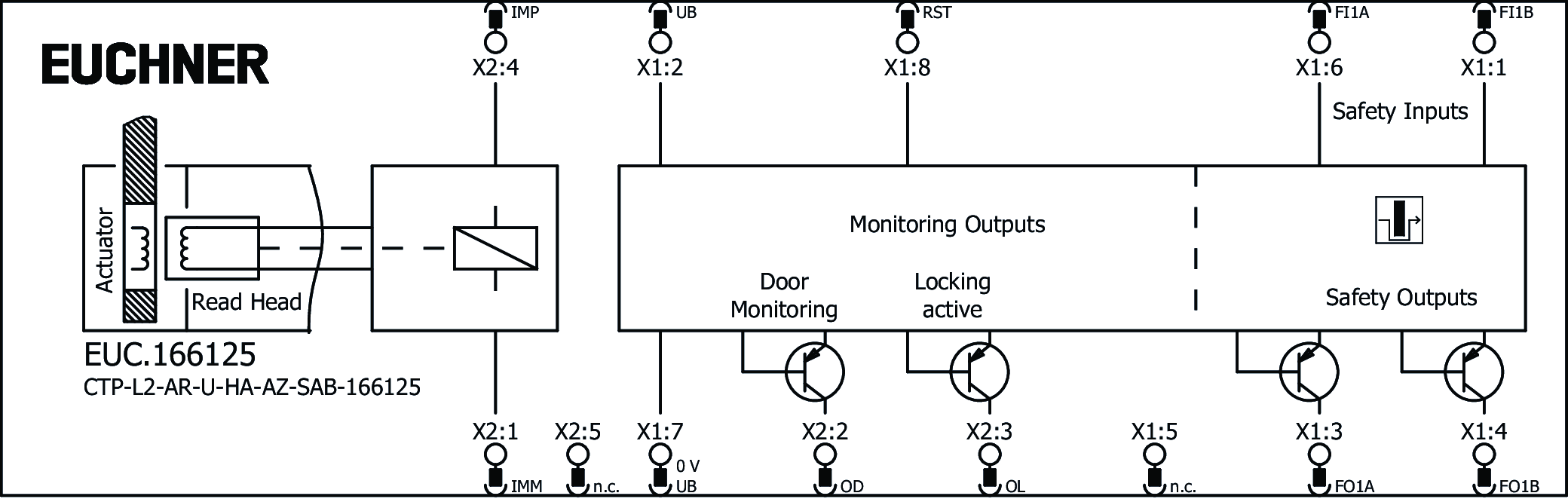

Exemples de connexion

Exemples de connexion

Caractéristiques techniques

Autorisations

EAC_RU C-DE.MO05.B.00971/20DGUV_CTP_ET 22017_ET 22018c_UL_us_E155795_3/11FCC_2AJ58-05_

Espace de travail

Répétabilité R 10 %

Puissance électrique connectée

Couverture
externe (tension de service de l’électroaimant IMP) 0.5 ... 8 A
externe (tension de service UB) 0.25 ... 8 A
Puissance absorbée 6 W
Tension assignée d’isolement Ui 50 V
Tension de choc assignée Uimp 0.5 kV
Tension de service DC
UUB 24 V DC -15% ... +15% protégée contre les inversions de polarité, stabilisée, ondulation résiduelle<5 %, PELV
Exigences de protection CEM selon EN IEC 60947-5-3
Catégorie d’emploi
DC-13 24 V 150 mA (Attention : les sorties doivent être protégées par une diode de roue libre en cas de charges inductives)
Tension de service de l’électroaimant DC
UIMP 24 V DC -15% ... +10% protégée contre les inversions de polarité, stabilisée, ondulation résiduelle<5 %, PELV
Facteur de marche de l’électroaimant ED 100 %
Durée du risque selon EN 60947-5-3 max. 260 ms
Durée du risque selon EN 60947-5-3, Rallonge pour chaque appareil supplémentaire max. 5 ms
Charge de commutation
selon UL 24 V DC, Class 2 (Alternative, voir mode d’emploi)
Classe de protection III
Consommation
IUB 40 mA
IIMP 400 mA
Durée de l'impulsion de test max. 1.0 ms (Valable pour une charge avec C<= 30 nF et R<= 20 kΩ)
Intervalle des impulsions de test min. 140 ms
Degré de pollution (externe, selon EN 60947-1) 3
Sorties de signalisation OD, OL
Type de sortie PNP, protégées contre les courts-circuits
Tension de sortie 0.8xUB ... UB V DC
Courant de commutation 1 ... 50 mA
Sorties de sécurité FO1A / FO1B
Type de sortie 2 sorties à semi-conducteurs, PNP, protégées contre les courts-circuits
Tension de sortie
BAS U(FO1A) / U(FO1B) 0 ... 1 V DC
HAUT U(FO1A) / U(FO1B) UB-1.5 ... UB V DC
Temps différentiel
entre les deux sorties de sécurité max. 10 ms selon EN IEC 60947-5-3
Temps d’activation max. 400 ms
Courant résiduel Ir max. 0.25 mA
Courant de commutation
par sortie de sécurité FO1A/FO1B 1 ... 150 mA

Valeurs mécaniques et environnement

Anfahrgeschwindigkeit max. 20 m/min
Type de connexion 2 connecteurs M12, 5 et 8 broches
Force de retrait 20 N
Temporisation avant l’état prêt 8 s
Force d’actionnement 10 N
Position de montage Au choix
Fréquence de commutation max. 0.5 Hz
Température de stockage -25 ... 70 °C
Durée de vie mécanique 1 x 10⁶
Surcourse 5 mm
Force de retenue 20 N
Résistance aux chocs et aux vibrations selon EN IEC 60947-5-3
Indice de protection IP67 / IP69 / IP69K (vissé connecteur/connecteur associé)
Température ambiante
avec UB = 24 V DC -20 ... 55 °C
Matériau
Boîtier d’interrupteur de sécurité Thermoplastique renforcé avec des fibres de verre
Protection tête d’interrupteur Zinc moulé sous pression
Force de retenue Fmax 3900 N
Force de retenue FZh 3000 N (Fzh = Fmax/1,3 En fonction de l’actionneur utilisé)
Principe d’interverrouillage Verrouillage sous tension

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

PLSIL maximalPFHDCatégorieDurée d’utilisation
Surveillance de l’interverrouillagePL e-4.1x10-9420 y


Divers

Avis pour l'homologation UL Fonctionnement uniquement avec alimentation UL-Class 2 ou mesures équivalentes, voir mode d’emploi

Accessoires

Téléchargements

Ensemble complet

Télécharger tous les documents importants en un seul clic.

Contient :

  • Le mode d’emploi et, le cas échéant, compléments du mode d’emploi ou brèves instructions
  • Le cas échéant, fiches techniques en complément du mode d’emploi
  • La déclaration de conformité
Télécharger l’ensemble complet (ZIP, 18,6 MB)

Documents individuels

N° doc.
Version
Langue
Taille
N° doc. 2123041
Mode d'emploi Interrupteur de sécurité à codage par transpondeur avec interverrouillage CTP-AR uni-/multicode
N° doc.
2123041
Version
08-01/21
Langue
Taille
4,7 MB
N° doc. 2123041
Operating instructions Transponder-Coded Safety Switch With Guard Locking CTP-AR Unicode/Multicode
N° doc.
2123041
Version
08-01/21
Langue
Taille
4,7 MB
N° doc. 2123041
Manual de instrucciones Interruptor de seguridad con codificación por transponder con bloqueo CTP-AR Unicode/Multicode
N° doc.
2123041
Version
08-01/21
Langue
Taille
4,7 MB
N° doc. 2123041
Betriebsanleitung Transpondercodierter Sicherheitsschalter mit Zuhaltung CTP-AR Uni-/Multicode
N° doc.
2123041
Version
08-01/21
Langue
Taille
4,7 MB
N° doc. 2123041
Istruzioni di impiego Finecorsa di sicurezza con codifica a transponder con meccanismo di ritenuta CTP-AR Uni-/Multicode
N° doc.
2123041
Version
08-01/21
Langue
Taille
4,7 MB
N° doc. 2123041
操作指示書トランスポンダー型コード化安全スイッチ ガードロック内蔵CTP-AR ユニコード/マルチコード
N° doc.
2123041
Version
08-01/21
Langue
Taille
4,9 MB
N° doc. 2123041
사용 설명서 트랜스폰더 코딩형 안전 스위치 가드 잠금 기능 있음 CTP-AR 유니코드/멀티코드
N° doc.
2123041
Version
08-01/21
Langue
Taille
5,1 MB
N° doc. 2123041
Návod k použití Bezpečnostní spínač s kódovaným transpondérem CTP-AR Unicode/Multicode
N° doc.
2123041
Version
08-01/21
Langue
Taille
4,9 MB
N° doc. 2123041
Instrukcja obsługi Wyłącznik bezpieczeństwa kodowany transponderowo z blokadą CTP-AR Unicode/Multicode
N° doc.
2123041
Version
08-01/21
Langue
Taille
4,9 MB

Autres documents

Données de commande

N° de commande 166125
Désignation article CTP-L2-AR-U-HA-AZ-SAB-166125
Poids brut 0,6kg
Code douanier 85365019000
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
