CTP-L2-BR-U-HA-AZ-SAB-168380 (N° de commande 168380)

Interrupteur de sécurité à codage par transpondeur CTP-BR, 2 x M12

  • Interrupteur de sécurité avec interverrouillage et système d’analyse électronique intégré
  • Jusqu’à 20 interrupteurs en série
  • Avec fonctions de communication en combinaison avec une passerelle IO-Link GWY-CB ou ESM-CB
  • Détection des courts-circuits entre conducteurs
  • 2 sorties de sécurité (sorties à semi-conducteur)
  • Verrouillage sous tension
  • Jusqu’à la catégorie 4 / PL e selon EN ISO 13849-1
  • Avec 2 connecteurs M12
  • Unicode
  • Sortie d’état de porte
  • Sens d’attaque A, B et C (état d’origine)
CTP-L2-BR-U-HA-AZ-SAB-168380 (N° de commande 168380)

Description

Direction d’attaque

Horizontale

Réglable par pas de 90°

Analyse Unicode

Chaque actionneur possède un niveau de codage élevé (unicode). L’interrupteur ne reconnaît que les actionneurs appris. L’apprentissage d’autres actionneurs est possible. L’actionneur reconnu est toujours celui qui a été appris en dernier.

Mode d’interverrouillage

CTP‑L2

Interverrouillage par énergie ON et déblocage mécanique (principe de verrouillage sous tension).

Affectation des broches

Connecteur (vue côté connecteur)BrocheDésignationFonctionCouleur du conducteur câble

X 1.1FI1BEntrée de validation voie BWH
X 1.2UBTension de service électronique, 24 V DCBN
X 1.3FO1ASortie de sécurité voie AGN
X 1.4FO1BSortie de sécurité voie BYE
X 1.5OL/CSortie de signalisation interverrouillage / communicationGY
X 1.6FI1AEntrée de validation voie APK
X 1.70VUBTension de service électronique 0 V DCBU
X 1.8RSTEntrée ResetRD
X 2.1IMMTension de service électroaimant 0 V DCBN
X 2.2ODSortie de signalisation position porteWH
X 2.3OISortie de signalisation diagnosticBU
X 2.4IMPTension de service électroaimant 24 V DCBK
X 2.5-n.c.GY
Dimensions
Dimensions

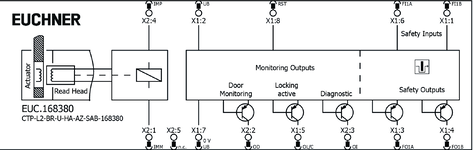

Repérage des bornes
Repérage des bornes

Dessins cotés

Dessins cotés
1Déverrouillage auxiliaire
2Vis de protection
3LED

Exemples de connexion

Exemples de connexion

Caractéristiques techniques

Autorisations

EAC_RU C-DE.MO05.B.00971/20FCC_2AJ58-13c_UL_us_E155795_3/11

Espace de travail

Répétabilité R
selon EN 60947-5-2 10 %

Puissance électrique connectée

Couverture
externe (tension de service UB) 0.25 ... 8 A
externe (tension de service de l’électroaimant IMP) 0.5 ... 8 A
Puissance absorbée 6 W
Tension assignée d’isolement Ui 50 V
Tension de choc assignée Uimp 0.5 kV
Tension de service DC
UUB 24 V DC -15% ... +15% protégée contre les inversions de polarité, stabilisée, ondulation résiduelle<5 %, PELV
Exigences de protection CEM selon EN IEC 60947-5-3
Catégorie d’emploi
DC-13 24 V 150 mA (Attention : les sorties doivent être protégées par une diode de roue libre en cas de charges inductives)
Tension de service de l’électroaimant DC
UIMP 24 V DC -15% ... +10% protégée contre les inversions de polarité, stabilisée, ondulation résiduelle<5 %, PELV
Facteur de marche de l’électroaimant ED 100 %
Durée du risque selon EN 60947-5-3 max. 270 ms
Durée du risque selon EN 60947-5-3, Rallonge pour chaque appareil supplémentaire max. 5 ms
Charge de commutation
selon UL 24 V DC, Class 2 (Alternative, voir mode d’emploi)
Classe de protection III
Consommation
IUB 40 mA
IIMP 400 mA
Durée de l'impulsion de test max. 0.3 ms (Valable pour une charge avec C<= 30 nF et R<= 20 kΩ)
Intervalle des impulsions de test min. 100 ms
Degré de pollution (externe, selon EN 60947-1) 3
Sorties de signalisation OD, OI, OL/C
Type de sortie PNP, protégées contre les courts-circuits
Tension de sortie 0.8xUB ... UB V DC
Courant de commutation 1 ... 50 mA
Sorties de sécurité FO1A / FO1B
Type de sortie 2 sorties à semi-conducteurs, PNP, protégées contre les courts-circuits
Tension de sortie
HAUT U(FO1A) / U(FO1B) UB-1.5 ... UB V DC
BAS U(FO1A) / U(FO1B) 0 ... 1 V DC
Temps différentiel
entre les deux sorties de sécurité max. 10 ms selon EN IEC 60947-5-3
Temps d’activation max. 150 ms
Courant résiduel Ir max. 0.25 mA
Courant de commutation
par sortie de sécurité FO1A/FO1B 1 ... 150 mA

Valeurs mécaniques et environnement

Anfahrgeschwindigkeit max. 20 m/min
Type de connexion 2 connecteurs M12, 5 et 8 broches
Force de retrait 20 N
Temporisation avant l’état prêt 5 s
Force d’actionnement 10 N
Position de montage Au choix
Fréquence de commutation max. 0.5 Hz
Température de stockage -25 ... 70 °C
Durée de vie mécanique 1 x 10⁶
Surcourse 5 mm
Force de retenue 20 N
Résistance aux chocs et aux vibrations selon EN IEC 60947-5-3
Indice de protection IP65 / IP67 / IP69 / IP69K (À l'état connecté et sécurisé)
Température ambiante
avec UB = 24 V DC -20 ... 55 °C
Matériau
Boîtier d’interrupteur de sécurité Thermoplastique renforcé avec des fibres de verre
Protection tête d’interrupteur Zinc moulé sous pression
Force de retenue Fmax 3900 N
Force de retenue FZh 3000 N (Fzh = Fmax/1,3 En fonction de l’actionneur utilisé)
Principe d’interverrouillage Verrouillage sous tension

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

PLSIL maximalPFHDCatégorieDurée d’utilisation
Surveillance de la position du protecteurPL e-5.38x10-9420 y


Divers

Avis pour l'homologation UL Fonctionnement uniquement avec alimentation UL-Class 2 ou mesures équivalentes, voir mode d’emploi

Accessoires

Téléchargements

Ensemble complet

Télécharger tous les documents importants en un seul clic.

Contient :

  • Le mode d’emploi et, le cas échéant, compléments du mode d’emploi ou brèves instructions
  • Le cas échéant, fiches techniques en complément du mode d’emploi
  • La déclaration de conformité
Télécharger l’ensemble complet (ZIP, 34,5 MB)

Documents individuels

N° doc.
Version
Langue
Taille
N° doc. 2537376
Mode d’emploi Interrupteur de sécurité à codage par transpondeur avec interverrouillage CTP-L1/2-BR Uni-/multicode V1.0.X à la V1.3.X, CTA-L1/2-BR Uni-/multicode V1.0.X à la V2.1.X
N° doc.
2537376
Version
03/23
Langue
Taille
5,3 MB
N° doc. 2537376
Operating Instructions Transponder-Coded Safety Switch with Guard Locking CTP-L1/2-BR Unicode/Multicode V1.0.X up to V1.3.X and CTA-L1/2-BR Unicode/Multicode V1.0.X up to V2.1.X
N° doc.
2537376
Version
03/23
Langue
Taille
5,3 MB
N° doc. 2537376
Manual de instrucciones Interruptor de seguridad con codificación por transponder con bloqueo CTP-L1/2-BR Unicode/Multicode V1.0.X a la V1.3.X y CTA-L1/2-BR Unicode/Multicode V1.0.X a la V2.1.X
N° doc.
2537376
Version
03/23
Langue
Taille
5,3 MB
N° doc. 2537376
Betriebsanleitung Transpondercodierter Sicherheitsschalter mit Zuhaltung CTP-L1/2-BR Uni-/Multicode V1.0.X bis V1.3.X und CTA-L1/2-BR Uni-/Multicode V1.0.X bis V2.1.X
N° doc.
2537376
Version
03/23
Langue
Taille
5,3 MB
N° doc. 2537376
Istruzioni di impiego Finecorsa di sicurezza con codifica a transponder con meccanismo di ritenuta CTP-L1/2-BR Unicode/Multicode V1.0.X alla V1.3.X, CTA-L1/2-BR Unicode/Multicode V1.0.X alla V2.1.X
N° doc.
2537376
Version
03/23
Langue
Taille
5,3 MB
N° doc. 2537376
操作説明書 トランスポンダー コーデッド安全スイッチ ガードロック付き CTP/CTA-L1/2-BR ユニコード/マルチコード V1.0.X から V1.3.X CTP/CTA-L1/2-BR ユニコード/マルチコード V1.0.X から V2.1.X
N° doc.
2537376
Version
03/23
Langue
Taille
5,5 MB
N° doc. 2537376
Návod k použití Bezpečnostní spínač s kódovaným transpondérem a jištěním ochranného krytu CTP-L1/2-BR Unicode/Multicode V1.0.X do V1.3.X, CTA-L1/2-BR Unicode/Multicode V1.0.X do V2.1.X
N° doc.
2537376
Version
03/23
Langue
Taille
5,5 MB
N° doc.
Version
Langue
Taille
N° doc. MAN20001654
Mode d’emploi Interrupteur de sécurité à codage par transpondeur avec interverrouillage CTP-L1/2-BR Uni-/multicode V1.4.X à V1.5.X, CTA-L1/2-BR Uni-/multicode V2.2.X à V2.3.X
N° doc.
MAN20001654
Version
04/24
Langue
Taille
6,0 MB
N° doc. MAN20001654
Operating Instructions Transponder-Coded Safety Switch with Guard Locking CTP-L1/2-BR Unicode/Multicode V1.4.X to V1.5.X, CTA-L1/2-BR Unicode/Multicode V2.2.X to V2.3.X
N° doc.
MAN20001654
Version
04/24
Langue
Taille
6,0 MB
N° doc. MAN20001654
Manual de instrucciones Interruptor de seguridad codificado por transponder con bloqueo CTP-L1/2-BR Unicode/Multicode de V1.4.X a V1.5.X, CTA-L1/2-BR Unicode/Multicode de V2.2.X a V2.3.X
N° doc.
MAN20001654
Version
04/24
Langue
Taille
6,0 MB
N° doc. MAN20001654
Betriebsanleitung Transpondercodierter Sicherheitsschalter mit Zuhaltung CTP-L1/2-BR Uni-/Multicode V1.4.X bis V1.5.X, CTA-L1/2-BR Uni-/Multicode V2.2.X bis V2.3.X
N° doc.
MAN20001654
Version
04/24
Langue
Taille
6,0 MB
N° doc. MAN20001654
Istruzioni di impiego Finecorsa di sicurezza con codifica a transponder con meccanismo di ritenuta CTP-L1/2-BR Unicode/Multicode da V1.4.X a V1.5.X, CTA-L1/2-BR Unicode/Multicode da V2.2.X a V2.3.X
N° doc.
MAN20001654
Version
04/24
Langue
Taille
6,0 MB
N° doc. MAN20001654
操作説明書 トランスポンダー コーデッド安全スイッチ ガードロック付き CTP-L1/2-BR ユニコード/マルチコード V1.4.X ～ V1.5.X, CTA-L1/2-BR ユニコード/マルチコード V2.2.X ～ V2.3.X
N° doc.
MAN20001654
Version
04/24
Langue
Taille
6,4 MB
N° doc. MAN20001654
Návod k použití Bezpečnostní spínač s kódovaným transpondérem a jištěním ochranného krytu CTP-L1/2-BR Unicode/Multicode V1.4.X až V1.5.X, CTA-L1/2-BR Unicode/Multicode V2.2.X až V2.3.X
N° doc.
MAN20001654
Version
04/24
Langue
Taille
6,4 MB

Autres documents

Données de commande

N° de commande 168380
Désignation article CTP-L2-BR-U-HA-AZ-SAB-168380
Poids brut 0,585kg
Code douanier 85365019
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
