CES-I-BR-M-C07-SA-N-170372 (N° de commande 170372)

Interrupteur de sécurité CES-I-BR-.-C07-..., RFID, connecteur(s) M12

  • Multicode
  • Sortie de signalisation position porte / communication OD/C
  • Connecteur M12, 8 broches
CES-I-BR-M-C07-SA-N-170372 (N° de commande 170372)

Description

Sens d'attaque et position de montage

Position de montage autorisée

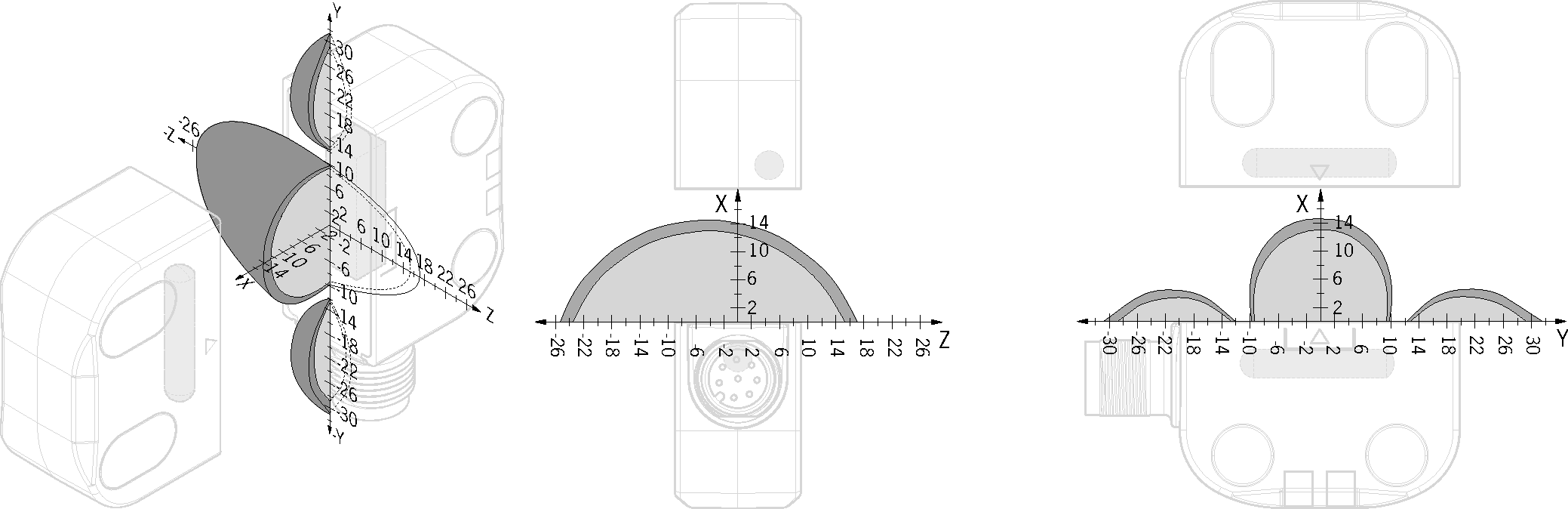

Zone de détection type

(Uniquement en combinaison avec l'actionneur CES-A-BTN-C07)

Afin de ne pas entrer dans la zone de détection des lobes secondaires, une distance minimale s = 6 mm doit être respectée entre l’actionneur et l’interrupteur de sécurité pour une approche latérale.

Attention :

La zone de détection peut varier en fonction de l'actionneur, du matériau du support et de l'emplacement de montage. Vous trouverez d'autres zones de détection dans le mode d'emploi.

Analyse Multicode

Il est vérifié s'il s'agit d'un type d'actionneur qui peut être reconnu par le système (évaluation multicode). Le système a un faible niveau de codage. Tout actionneur approprié est reconnu par l'interrupteur.

Valeurs caractéristiques de sécurité

Grâce à deux sorties de sécurité redondantes (sorties à semi-conducteur ) avec contrôle interne, l'appareil convient pour :

  • Catégorie 4 /PL e selon EN 13849-1
  • SIL 3 selon EN IEC 62061

Les sorties OSSD utilisées vérifient leur fonction à l'aide d'impulsions de test pour les courts-circuits et les courts-circuits (entre deux conducteurs).

Industry 4.0-ready

En combinaison avec une passerelle EUCHNER BR-IO-Link, l’interrupteur peut communiquer avec l’extérieur et transmettre des données du process et de l’appareil à des systèmes de contrôle-commande de niveau supérieur. Les nombreux messages de diagnostic autorisent une solution aux problèmes rapide et ciblée.

Indication par LED

STATE

LED d’état

DIA

LED de diagnostic

Affectation des broches

Connecteur (vue côté connecteur)BrocheDésignationFonction

1FI1BEntrée de validation pour la voie B
2UBAlimentation, 24 V DC
3FO1ASortie de sécurité voie A
4FO1BSortie de sécurité voie B
5OD/CSortie de signalisation position porte / communication
6FI1AEntrée de validation pour la voie A
70 VMasse, 0 V DC
8ncn.c.

Connecteur(s) aligné(s) C07

Pour la position de montage de l'appareil représentée : Départ de ligne C (gauche), Départ de ligne A (droite).

Contenu de la livraison

  • Capuchons pour les alésage de fixation

Accessoires nécessaires

Dimensions
Dimensions
Repérage des bornes
Repérage des bornes

Dessins cotés

Dessins cotés
1LED
2Face active
3Avec la position de montage représentée : départ de ligne à gauche ou à droite

Exemples de connexion

Exemples de connexion

Caractéristiques techniques

Autorisations

EAC_RU C-DE.MO05.B.00971/20c_UL_us_E346349_1/1

Espace de travail

Répétabilité R 10 %

Puissance électrique connectée

Couverture
externe (tension de service) 0.25 ... 8 A
Courant conditionnel de court-circuit 100 A
Tension assignée d’isolement Ui 75 V
Tension de choc assignée Uimp 1.5 kV
Tension de service DC
UB 24 V DC -15% ... +0% stabilisée, ondulation résiduelle<5 %, PELV (-15 % ... +10 %, à une température ambiante de +50 °C)
Temps d’activation
Sorties de sécurité max. 100 ms
Exigences de protection CEM selon EN IEC 60947-5-3
Durée du risque selon EN 60947-5-3 max. 125 ms
Durée du risque selon EN 60947-5-3, Rallonge pour chaque appareil supplémentaire max. 10 ms
Classe de protection III
Consommation 40 mA
Degré de pollution (externe, selon EN 60947-1) 3
Sortie de signalisation OD/C
Type de sortie PNP, protégées contre les courts-circuits
Tension de sortie UB-1.5 ... UB V DC
Courant de commutation 1 ... 10 mA
Sorties de sécurité FO1A/FO1B
Type de sortie Sorties à semi-conducteurs, PNP, protégées contre les courts-circuits
Tension de sortie
BAS U(FO1A) / U(FO1B) 0 ... 1 V DC
HAUT U(FO1A) / U(FO1B) UB-1.5V ... UB V DC (Valeurs pour un courant de 50 mA sans prise en compte de la longueur de câble.)
Temps différentiel max. 10 ms
Catégorie d’emploi
DC-13 24 V 25 mA (DC-13 24 V 55 mA, à une température ambiante de +50 °C. Attention : les sorties doivent être protégées par une diode de roue libre en cas de charges inductives.)
Courant résiduel Ir max. 0.25 mA
Courant de commutation 1 ... 25 mA (1 ... 55 mA, à une température ambiante de +50 °C)
Durée de l'impulsion de test 0.3 ms (Valable pour une charge avec C<= 30 nF et R<= 20 kΩ)
Intervalle des impulsions de test ca 100 ms

Valeurs mécaniques et environnement

Dimensions 40 x 26,5 x 18
Type de connexion Connecteur M12, 8 broches
Couple de serrage max. 0.8 Nm
Temporisation avant l’état prêt 5 s
Altitude de service max. 4 000 m
Position de montage Au choix
Fréquence de commutation max. 1 Hz
Distance de montage
entre les interrupteurs min. 50 mm
Type de montage non affleurant sur métal
Résistance aux chocs et aux vibrations selon EN IEC 60947-5-3
Indice de protection IP65 / IP67 / IP69 / IP69K
Température ambiante
avec UB = 24 V DC -25 ... 55 °C (+65 °C avec IL = max. 10 mA par sortie de sécurité)
Matériau
Boîtier Plastique, PBT-PC-GF30

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

PLSIL maximalPFHDCatégorieDurée d’utilisation
Surveillance de la position du protecteurPL e36x10-10420 y


Divers

Avis pour l'homologation UL Fonctionnement uniquement avec alimentation UL-Class 2 ou mesures équivalentes
Caractéristique supplémentaire Caches fournis

En combinaison avec l’actionneur CES-A-BTN-C07-156230

Distance de connexion
Position de montage A + B 13 mm
Position de montage C + D 7 mm
Distance de déconnexion sécurisée sar
en sens x / position de montage A + B max. 20 mm
en sens x / position de montage C + D max. 17 mm
Distance de commutation assurée sao
en sens x / position de montage C min. 3 mm
en sens x / position de montage B min. 9 mm
en sens x / position de montage A min. 10 mm
en sens x / position de montage D min. 2 mm

En combinaison avec l’actionneur CES-A-BDN-06-158210

Distance de connexion
Position de montage A 13 mm
Position de montage B 11 mm
Position de montage C 8 mm
Position de montage D 7 mm
Distance de déconnexion sécurisée sar
en sens x / position de montage C max. 21 mm
en sens x / position de montage A max. 24 mm
Distance de commutation assurée sao
en sens x / position de montage A min. 13 mm
en sens x / position de montage C min. 6 mm

En combinaison avec les actionneurs CES-A-BDN-06-158210, CES-A-BTN-C07-156230

Hystérésis de commutation 1 ... 2 mm

Accessoires

Téléchargements

Ensemble complet

Télécharger tous les documents importants en un seul clic.

Contient :

  • Le mode d’emploi et, le cas échéant, compléments du mode d’emploi ou brèves instructions
  • Le cas échéant, fiches techniques en complément du mode d’emploi
  • La déclaration de conformité
Télécharger l’ensemble complet (ZIP, 6,8 MB)

Documents individuels

Autres documents

Données de commande

N° de commande 170372
Désignation article CES-I-BR-M-C07-SA-N-170372
Poids brut 0,055kg
Code douanier 85365019000
ECLASS 27-27-24-03 Safety-related transponder switch
