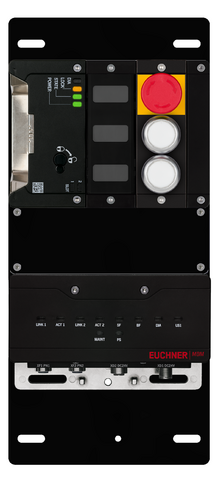

MGB2-L1B-PN-U-S2-HA-L-173875 (N° de commande 173875)

Système complet MGB2-L1...-PN (2 boutons-poussoirs, arrêt d’urgence, verrouillage hors tension, butée de porte à gauche)

  • Interverrouillage avec contrôle du verrouillage
  • Arrêt d’urgence selon ISO 13850
  • 2 bouton-poussoir lumineux
  • Raccordement par connecteur M12 à détrompage de type D
  • Commutateur intégré
  • Butée de porte réglable, réglage usine : à gauche
  • Unicode
MGB2-L1B-PN-U-S2-HA-L-173875 (N° de commande 173875)

Description

Mode d’interverrouillage

MGB2-L1...

Interverrouillage mécanique. Déverrouillage par application de tension au niveau de l’électroaimant d’interverrouillage. (verrouillage hors tension)

Liaison PROFINET

Connecteur M12 à détrompage de type D (connecteur M12, détrompage L et connecteur M12, détrompage D) selon IEC 61076-2-101

Commutateur PROFINET

Montage en ligne via commutateur (« Switch ») intégré (supporte MRP).

Caractéristiques techniques

Autorisations

c_UL_us_E155795_3/9EAC_RU C-DE.HX37.B.14157/20FCC_2AJ58-02_

Modules de bus MBM-PN-S2-MLI-3B-169766 (Code article 169766)

Modules de bus MBM-PN-S2-MLI-3B-169766 (Code article 169766)

Puissance électrique connectée

Câble de raccordement
MLI 5 broches, M12x1
Tension assignée d’isolement Ui 75 V
Tension de choc assignée Uimp 0.5 kV
Exigences de protection CEM Directive CEM 2014/30/EU
Courant d’alimentation maximal dans le bloc de raccordement
XD1, XD2 max. 12000 mA (en cas de températures<40 °C consommation max. 16 A possible)
Classe de protection III
Consommation
Module de bus max. 200 mA
Module de bus, y compris tous les modules / sous-modules raccordés max. 3200 mA (en cas de températures<40 °C consommation max. 4 A possible)
Degré de pollution (externe, selon EN 60947-1) 3
Alimentation XD1, XD2
Couverture
externe min. 1 A à action retardée
Tension de service DC
L1 24 V DC -15% ... +20% ((protégée contre les inversions de polarité, stabilisée, ondulation résiduelle<5 %, PELV))
Tension auxiliaire DC
L2 24 V DC -15% ... +20% (La tension auxiliaire n’est pas nécessaire pour le système MGB)

Valeurs mécaniques et environnement

Type de connexion
selon IEC 61076-2-101, câble Profinet I/O, min. Cat. 5e M12 détrompage de type D, blindé (XF2 (le document PROFINET 'Cabling and Interconnection Technology' de PNO aide à choisir les câbles appropriés).)
M12 détrompage de type L Power (XD1 (le document PROFINET 'Cabling and Interconnection Technology' de PNO aide à choisir les câbles appropriés).)
selon IEC 61076-2-101, câble Profinet I/O, min. Cat. 5e M12 détrompage de type D, blindé (XF1 (le document PROFINET 'Cabling and Interconnection Technology' de PNO aide à choisir les câbles appropriés).)
M12 détrompage de type L Power (XD2 (le document PROFINET 'Cabling and Interconnection Technology' de PNO aide à choisir les câbles appropriés).)
Position de montage Au choix
Température de stockage -25 ... 70 °C
Résistance aux chocs et aux vibrations selon EN IEC 60947-5-3
Indice de protection IP65 (A l'état fermé avec montage correct des câbles de raccordement et des sous-modules.)
Température ambiante
avec UB = 24 V DC -25 ... 55 °C
Matériau
Boîtier Plastique renforcé avec des fibres de verre, zinc moulé sous pression, nickelé
ML1C / ML2C
Type de connexion Bornes à vis
Type de connexion Connecteur mâle
Spécification de type M12 EN 61076-2-101 / détrompage de type A
Nombre de broches 5
Cycles d’insertion 100
ML1D
Type de connexion Connecteur enfichable (non verrouillé)
Type de connexion Connecteur mâle
Nombre de broches 5
Cycles d’insertion 100

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

PLSIL maximalPFHDCatégorieDurée d’utilisation
Évaluation des signaux de sécuritéPL e35.38x10-9420 y


Interface

Protocole de données bus Profinet (IEC 61158 type 10)
Protocole de données sécurité Profisafe (IEC 61784-3-3)
Interface de données
Ethernet

AM-P-LB.2-173903 (Code article 173903)

AM-P-LB.2-173903 (Code article 173903)

Valeurs mécaniques et environnement

Température de stockage -25 ... 70 °C
Matériau Acier, peint par poudrage

Divers

Couleur noir
Compatibilité Pour appareils MGB2-L et MBM
Caractéristique supplémentaire avec matériel de fixation pour modules sur le support de montage

Modules d’interverrouillage MGB2-L1-MLI-U-YB1E3-DA-L-174275 (Code article 174275)

Modules d’interverrouillage MGB2-L1-MLI-U-YB1E3-DA-L-174275 (Code article 174275)

Valeurs mécaniques et environnement

Position de montage Charnières DIN à gauche

Modules MGB2-L1-MLI-U-Y0000-BJ-136776

Modules MGB2-L1-MLI-U-Y0000-BJ-136776

Puissance électrique connectée

Tension assignée d’isolement Ui 75 V
Tension de choc assignée Uimp 0.5 kV
Exigences de protection CEM Directive CEM 2014/30/EU
Classe de protection III
Consommation max. 350 mA
Codage par transpondeur Unicode
Degré de pollution (externe, selon EN 60947-1) 3

Valeurs mécaniques et environnement

Fréquence de commutation 0.25 Hz
Température de stockage -30 ... 70 °C
Durée de vie mécanique
en cas d’utilisation comme butée de porte et énergie d’impact d’1 joule 0.2 x 10⁶
en cas d’utilisation comme butée de porte et énergie d’impact d’2 joule 0.1 x 10⁶
Total 1 x 10⁶
Temps de réaction Voir le mode d’emploi module de bus MBM-...
Résistance aux chocs et aux vibrations selon EN IEC 60947-5-3
Indice de protection IP65 (A l'état fermé avec montage correct des câbles de raccordement et des sous-modules.)
Température ambiante
avec UB = 24 V DC -30 ... 55 °C
Matériau
Boîtier Plastique renforcé avec des fibres de verre, zinc moulé sous pression, nickelé
Force de retenue FZh 2000 N
Principe d’interverrouillage Verrouillage hors tension

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

PLSIL maximalPFHDCatégorieDurée d’utilisation
Commande de l’interverrouillagePL e32.62x10-9420 y
Surveillance de la position du protecteurPL e32.62x10-9420 y
Surveillance de l’interverrouillagePL e32.62x10-9420 y
Évaluation des signaux de sécuritéPL e32.62x10-9420 y
S'applique à toutes les fonctions de sécurité incluses dans les sous-modules, telles que l'arrêt d'urgence, la commande d'assentiment, etc.


Divers

Slotkonfiguration 1,1

Sous-modules MSM-1-N-AA-QQQ-B1-137610

Sous-modules MSM-1-N-AA-QQQ-B1-137610

Eléments de commande et d'affichage

RepèreCouleurExtrasVersionÉlément de commutationÉtiquette amovibleRemarque étiquette amovibleNombreDésignation1LED
1Position de l’étiquette amovible
2Position de l’étiquette amovible
3Position de l’étiquette amovible

Valeurs mécaniques et environnement

Position de montage Au choix
Température de stockage -30 ... 70 °C
Résistance aux chocs et aux vibrations selon EN IEC 60947-5-3
Température ambiante
avec UB = 24 V DC -30 ... 55 °C
Matériau Plastique renforcé avec des fibres de verre

Divers

Submodulbreite 1
Étiquette amovible
NombreInscriptionRemarque
3sans étiquette
Caractéristique supplémentaire avec porte-étiquette réf. article 156732

Accessoires de raccordement AC-MC-SB-M-A-157024

Accessoires de raccordement AC-MC-SB-M-A-157024

Puissance électrique connectée

Câble de raccordement
MLI 5 broches, M12x1
Tension assignée 36 V
Tension nominale 30 V
Courant nominal
à 40 °C 4 A
Degré de pollution selon EN 60664-1 3

Valeurs mécaniques et environnement

Température de stockage -30 ... 70 °C
Température ambiante -30 ... 55 °C
Connexion 1
Type de connexion 2x vis M4
Type de connexion Connecteur mâle
Nombre de broches 5
Indice de protection IP65 (Uniquement vissé avec le connecteur associé correspondant.)
Cycles d’insertion 100
Matériau
Boîtier du connecteur Plastique
Connexion 2
Type de connexion Bornes à vis
Type de connexion Connecteur mâle
Spécification de type M12 EN 61076-2-101 / détrompage de type A
Nombre de broches 5
Indice de protection IP65 (Uniquement vissé avec le connecteur associé correspondant.)
Cycles d’insertion 100
Matériau
Boîtier du connecteur Plastique, zinc moulé sous pression, nickelé
Verrouillage du connecteur Zinc moulé sous pression, nickelé

Sous-modules MSM-1-P-CA-APP-E3-163119

Sous-modules MSM-1-P-CA-APP-E3-163119

Eléments de commande et d'affichage

RepèreCouleurExtrasÉlément de commutationVersionÉtiquette amovibleRemarque étiquette amovibleNombreDésignation1LED
12OPArrêt d’urgence
21FBouton lumineux
31FBouton lumineux

Puissance électrique connectée

Consommation max. 24 mA
Éléments de commande et de signalisation
Pouvoir de coupure max. 0.25 W
Tension de commutation 24 V
Courant de commutation 5 ... 10 mA
Alimentation LED 24 V DC
Arrêt d’urgence
Pouvoir de coupure max. 0.25 W
Tension de commutation 5 ... 24 V
Courant de commutation 1 ... 100 mA

Valeurs mécaniques et environnement

Position de montage Au choix
Température de stockage -25 ... 70 °C
Temps de réaction Voir le mode d’emploi module de bus MBM-... et / ou module de verrouillage / interverrouillage MGB2-I.-BR-... / MGB2-L.-BR-...
Résistance aux chocs et aux vibrations selon EN IEC 60947-5-3
Indice de protection IP65 (IP20) (à l’état monté)
Température ambiante
avec UB = 24 V DC -25 ... 55 °C
Matériau Plastique renforcé avec des fibres de verre

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

B10DDurée d’utilisation
Arrêt d’urgence0.13x10620 y


Divers

Submodulbreite 1
ID logiciel (SW-ID) 163119
Caractéristique supplémentaire avec kit de cabochons réf. article 120344

Accessoires de raccordement AC-MC-00-0-B-156718

Accessoires de raccordement AC-MC-00-0-B-156718

Puissance électrique connectée

Degré de pollution selon EN 60664-1 3

Valeurs mécaniques et environnement

Température de stockage -30 ... 70 °C
Température ambiante -30 ... 55 °C
Matériau Plastique renforcé avec des fibres de verre
Connexion 1
Type de connexion 2x vis M4
Indice de protection IP65 (Uniquement vissé aux modules de base prévus à cet effet.)

Divers

Couleur noir
Caractéristique supplémentaire
avec vis de fixation
avec joint

Composants

MBM-PN-S2-MLI-3B-169766
169766
MBM-PN-S2-MLI-3B-169766
Module de bus MBM-PN... (raccordement M12 à détrompage de type D, à détrompage de type L 5 broches)
  • Pour le raccordement de modules MGB2 ou MCM
  • Liaison à PROFINET avec PROFIsafe
  • Raccordement par connecteur M12 à détrompage de type D et M12 à détrompage de type L (5 broches)
  • Montage déporté ou direct
  • Commutateur intégré
  • Compatible avec tous les appareils Modular
AM-P-LB.2-173903
173903
AM-P-LB.2-173903
Support de montage pour modules MGB2-L/I... et MBM...
  • Pour les modules MGB2-L/I et MBM
  • Compatible mécaniquement avec MGB-PN et MGB-EI
  • Montage simple et rapide
  • Changement de module rapide
  • Acier, peint par poudrage
  • Pour portes sur charnières à droite et à gauche
  • avec visserie
MGB2-L1-MLI-U-YB1E3-DA-L-174275
174275
MGB2-L1-MLI-U-YB1E3-DA-L-174275
Module de verrouillage MGB2-I-MLI... (2 boutons-poussoirs, arrêt d’urgence, butée de porte à gauche)
  • Système d’interverrouillage pour la protection des personnes et du process
  • Module de verrouillage MGB2 pour le raccordement à un module de bus MBM
  • Catégorie 4 / PL e pour l’analyse de toutes les fonctions de sécurité
  • 1 arrêt d’urgence selon ISO 13850
  • 2 bouton-poussoir lumineux
  • 3 emplacements pour étiquettes amovibles
  • Butée de porte réglable, réglage usine : à gauche
  • Unicode
  • Compatible avec tous les appareils Modular

Accessoires

Téléchargements

Ensemble complet

Télécharger tous les documents importants en un seul clic.

Contient :

  • Le mode d’emploi et, le cas échéant, compléments du mode d’emploi ou brèves instructions
  • Le cas échéant, fiches techniques en complément du mode d’emploi
  • La déclaration de conformité
Télécharger l’ensemble complet (ZIP, 73,5 MB)

Documents individuels

Autres documents

Données de commande

N° de commande 173875
Désignation article MGB2-L1B-PN-U-S2-HA-L-173875
Poids brut 0,kg
Code douanier 85371098
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
