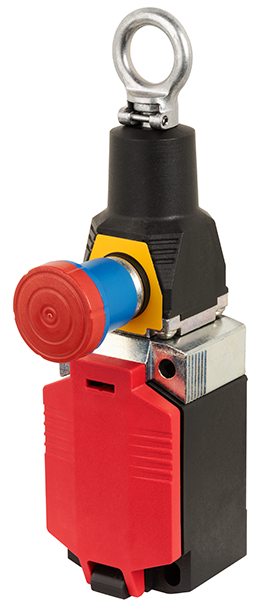

Interrupteur à câble RPS-C

Rôle des interrupteurs à câble

Contrairement aux interrupteurs avec bouton d'arrêt d'urgence, la zone de déclenchement est plusieurs fois plus grande, car un actionnement est possible sur toute la longueur du câble et ne se limite pas à la petite zone à portée de main de l'interrupteur. Les interrupteurs à câble sont utilisés partout où des zones de danger étendues doivent être sécurisées et où une enceinte ou un recouvrement n'est pas possible ou serait disproportionnellement coûteux.
L'avantage est que les zones de l'installation ou de la machine peuvent être arrêtées immédiatement en cas de danger depuis n'importe quel point de la zone de travail, là où il faudrait sinon installer des appareils de commande d'arrêt d'urgence individuels à intervalles rapprochés.

Fonction et technique des interrupteurs à câble

La norme EN 60947-5-5 - 6 (exigences relatives aux boutons-poussoirs d'arrêt d'urgence et aux interrupteurs à câble) impose certaines exigences à un interrupteur à câble, qui déterminent en fin de compte sa fonction. Ainsi, la remise en position initiale du dispositif d'arrêt (interrupteur d'urgence) doit être effectuée en tournant une clé, en tournant le bouton-poussoir dans le sens indiqué ou par un mouvement de traction. Dans le cas d'un interrupteur à câble, le déclenchement s'effectue normalement en tirant sur un câble d'acier gainé de plastique (appelé câble de sécurité ou corde d'arrachage). En outre, les interrupteurs à câble EUCHNER disposent d'un support d'arrêt d'urgence sur le Boîtier, qui a le même effet. Lors du déclenchement, les contacts de sécurité sont actionnés et un signal d'arrêt est généré, ce qui met la machine hors tension. Dans ce cas, la traction verticale exercée sur le fil ou le câble pour générer le signal d'interverrouillage d'urgence (ouverture des contacts) doit être inférieure à 200 N. La déviation verticale du fil ou du câble nécessaire à la génération du signal d'Arrêt d'urgence doit être inférieure à 400 mm. De même, une rupture ou un décrochage du fil ou du câble doit générer un signal d'Arrêt d'urgence. Ainsi, un défaut du dispositif de sécurité est immédiatement détecté et la fonction de sécurité n'est à aucun moment perdue.
Pour ce faire, l'interrupteur à câble possède une position centrale et deux positions d'arrêt. Pendant le service de la machine, l'interrupteur se trouve en position centrale. Si l'on tire sur le câble de sécurité ou si celui-ci se rompt, l'interrupteur passe de la position centrale à l'une des positions d'arrêt et la machine est stoppée. La tension du câble est indiquée par un champ vert qui devient visible lorsque le câble est tendu.

Mise en place et fixation du câble

Mise en place

Selon la norme EN ISO 13850, les appareils de commande d'arrêt d'urgence doivent être placés de manière à être facilement accessibles aux personnes en danger et à pouvoir être actionnés sans risque. Si, comme dans le cas des interrupteurs à câble, des fils/câbles métalliques ou des cordes sont utilisés, il peut être utile de fixer des fanions de marquage pour améliorer leur identification. Pour une version appropriée et conforme aux normes de sécurité du système à câble, un ressort de tension doit être prévu sur le palier opposé. Cela permet un déclenchement indépendant de la direction en tout point du câble.

Fixation du câble et tête de serrage rapide

Version RPS-C
La corde peut être reliée au RPS-C à l'aide de la tête de serrage rapide (accessoires en option).

• Insérer le câble dans la tête de serrage rapide
• Bloquer la tête de serrage rapide et la relier au RPS-C.
• Fixer le câble au contre-appui avec un ressort de tension ou un contre-ressort et le faire passer par des points d'appui.
• Tendre le câble à l'aide du tendeur jusqu'à ce que l'affichage se trouve entre les repères. Débloquer l'appareil en tirant sur le bouton de réarmement, l'étiquette verte doit être entièrement visible.

Longueur du câble et température

Lors de la planification des protections avec interrupteurs à câble, il faut tenir compte de la dépendance de l'installation et du câble de sécurité à la température, afin d'éviter que l'interrupteur ne se déclenche en raison de la température. Pour cela, il faut déterminer la longueur de câble possible et réajuster régulièrement le point de déclenchement. Le montage devrait être effectué à une température de 20°C.
