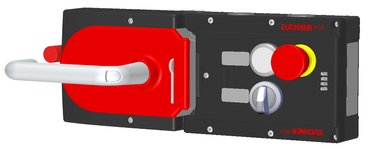

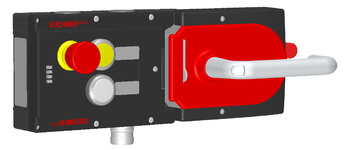

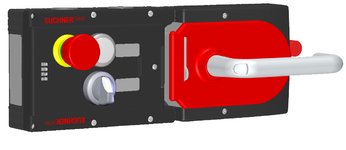

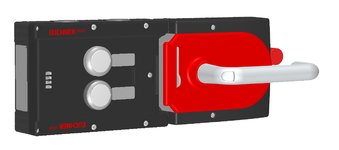

Multifunctional Gate Box MGB-AR

  • Déverrouillage auxiliaire
  • Raccordement par entrée de câble, M12 x 1,5 ou connecteur
  • Raccordement par connecteur, M23 (RC18) ou M12 12 broches
  • Activation de l’interverrouillage via IMP comme entrée de commande de l’API (uniquement 3 mA)
  • Sorties de signalisation
    • OD = ON lorsque la porte est fermée.
    • OT = pêne inséré dans module d’analyse (prêt à l’activation de l’électroaimant si interverrouillage) Correspond aux sorties de sécurité si verrouillage)
    • OL = électroaimant d’interverrouillage en position interverrouillage (correspond aux sorties de sécurité si interverrouillage)
    • OI = diagnostic, présence d’un défaut
 Multifunctional Gate Box MGB-AR

Câblage économique standardisé

Tous les appareils de la famille AR peuvent se raccorder en série directement (circuit série AR) sans perte de sécurité et donc sans diminution du facteur PL. Ceci permet de réduire le nombre d’analyseurs nécessaires. Des appareils de la famille AR existent également pour les séries EUCHNER CES et CET.

Verrouillage ou interverrouillage ? Comparatif des fonctionnalités des versions MGB-L0, MGB-L1 et MGB-L2

Verrouillages (MGB-L0, sans interverrouillage)

Le module de verrouillage permet avec un module de poignée de porte de verrouiller la commande des protecteurs mobiles. La combinaison fait simultanément office de butée de porte mécanique.

On a la condition d’activation suivante pour les sorties de sécurité OA et OB :

  • Protecteur fermé (mais pouvant être ouvert à tout moment)
  • Pêne inséré dans le module de verrouillage

Le module de verrouillage détecte la position du protecteur et la position du pêne. Le pêne du module de poignée rentre et sort du module de verrouillage en actionnant la poignée de la porte.

Interverrouillages (MGB-L1 et MGB-L2)

Le module d’interverrouillage permet avec un module de poignée de porte de maintenir les protecteurs mobiles fermés et verrouillés. La combinaison fait simultanément office de butée de porte mécanique.

On a la condition d’activation suivante pour les sorties de sécurité OA et OB :

  • Protecteur fermé
  • Pêne inséré dans le module d’interverrouillage
  • Lame en position d’interverrouillage (la porte ne peut pas être ouverte)

Le module d’interverrouillage détecte la position du protecteur et la position du pêne. La position de l’interverrouillage fait l’objet d’une surveillance supplémentaire. Le pêne du module de poignée rentre et sort du module d’interverrouillage en actionnant la poignée de la porte. Lorsque le pêne est inséré complètement dans le module d’interverrouillage, la lame bloque alors le pêne dans cette position. Ceci est réalisé, en fonction de la version, de manière mécanique par un ressort ou de manière électromagnétique.

  • Version MGB-L1 : l’interverrouillage est maintenu en position de blocage mécaniquement et débloqué par actionnement électromagnétique (verrouillage hors tension, interverrouillage mécanique).
  • Version MGB-L2 : l’interverrouillage est maintenu en position de blocage électromagnétiquement et débloqué par actionnement mécanique (verrouillage sous tension, interverrouillage électrique).

Raccordement à des analyseurs ou à des systèmes de contrôle-commande de sécurité

Le système de sécurité MGB peut se raccorder à presque tous les analyseurs ou systèmes de contrôle-commande sécurisés. La fonction de détection des courts-circuits entre conducteurs doit être désactivée au niveau de la commande, cette fonction étant prise en charge par le module MGB. Le Performance Level e reste bien entendu inchangé.
