AccueilProduitsMultifunctional Gate Box MGBSModules de verrouillage MGBS-P-I-APMGBS-P-I-AP-U-R-ZZ-SA-162586

MGBS-P-I-AP-U-R-ZZ-SA-162586 (N° de commande 162586)

MGBS-P-I-AP, M12

  • Module de verrouillage sans interverrouillage (module de poignée à commander séparément)
  • Butée de porte réglable, réglage usine : à droite
  • Détection des courts-circuits entre conducteurs
  • 2 sorties de sécurité (sorties à semi-conducteur)
  • Jusqu’à la catégorie 4 / PL e selon EN ISO 13849-1
  • Avec connecteur M12
  • Unicode
  • Sortie de signalisation position porte
MGBS-P-I-AP-U-R-ZZ-SA-162586 (N° de commande 162586)

Description

Butée de porte

La position de la butée de porte peut être modifiée.

Analyse Unicode

Chaque module de poignée possède un niveau de codage élevé (unicode). Le module d’interverrouillage ne reconnaît que les modules de poignée appris. L’apprentissage d’autres modules de poignée est possible. Le module de poignée reconnu est toujours celui qui a été appris en dernier.

Affectation des broches

Connecteur (vue côté connecteur)BrocheDésignationFonctionCouleur du conducteur câble

1--n.c.WH
2UBTension de service électronique 24 V DCBN
3FO1ASortie de sécurité voie AGN
4FO1BSortie de sécurité voie BYE
5OISortie de signalisation diagnosticGY
6ODSortie de signalisation position portePK
70VUBTension de service électronique 0 V DCBU
8-n.c.RD
Dimensions
Dimensions
Repérage des bornes
Repérage des bornes

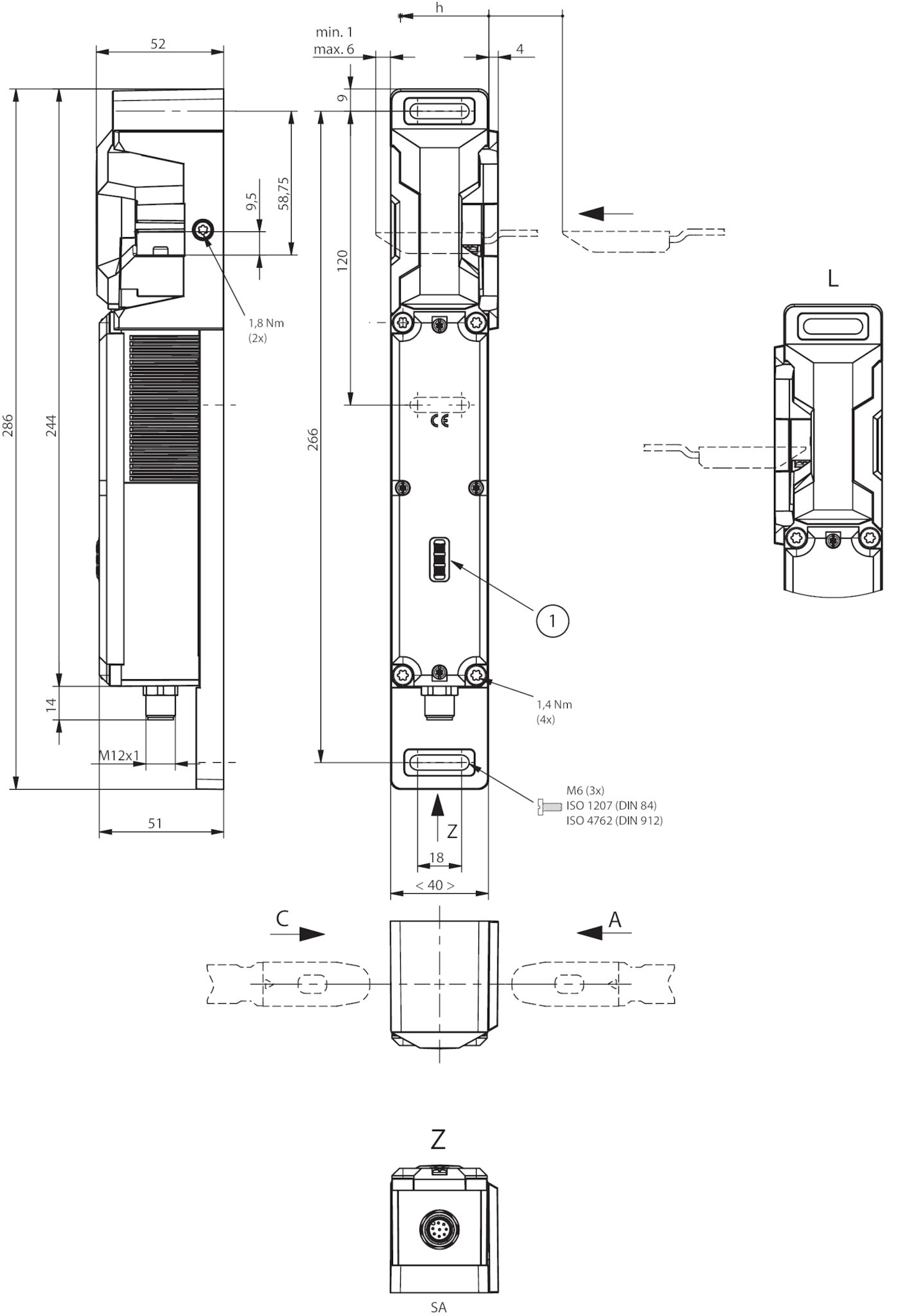

Dessins cotés

Dessins cotés
1LED

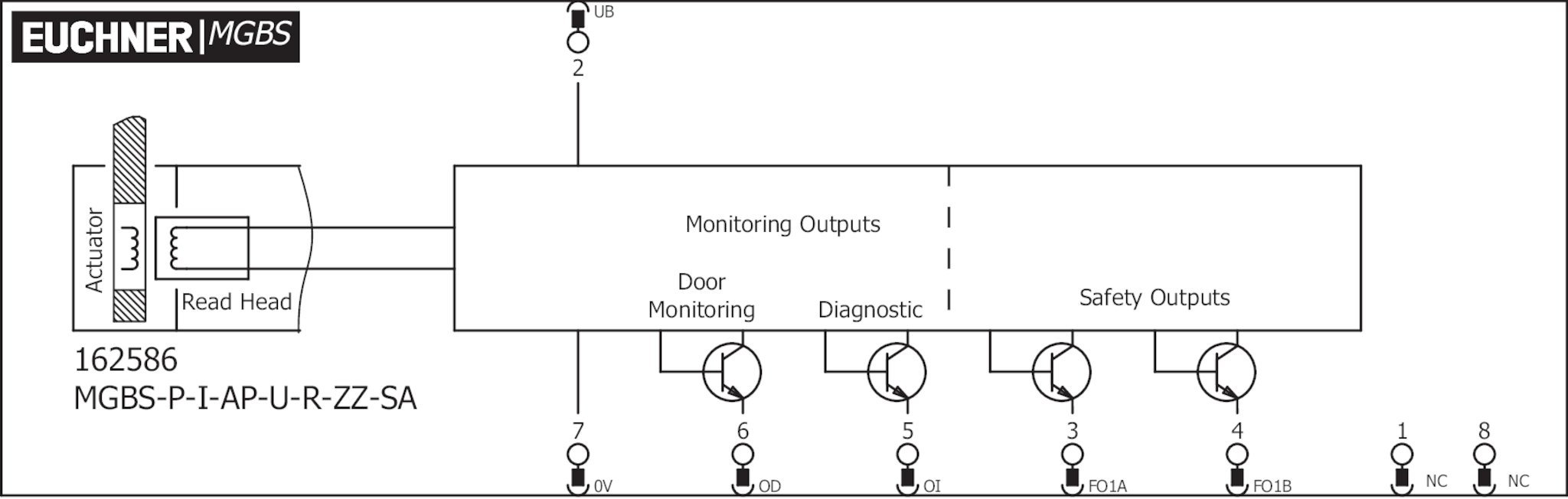

Exemples de connexion

Exemples de connexion

Caractéristiques techniques

Autorisations

c_UL_us_E155795_3/11FCC_2AJ58-05_

Espace de travail

Répétabilité R
selon EN 60947-5-2 10 %

Puissance électrique connectée

Couverture
externe (tension de service UB) 0.25 ... 8 A
Puissance absorbée 1 W
Tension assignée d’isolement Ui 50 V
Tension assignée de tenue aux chocs Uimp 0.5 kV
Tension de service DC
UUB 24 V DC -15% ... +15% protégée contre les inversions de polarité, stabilisée, ondulation résiduelle < 5 %, PELV
Exigences de protection CEM selon EN IEC 60947-5-3
Catégorie d’emploi
DC-13 24 V 150 mA (Attention : les sorties doivent être protégées par une diode de roue libre en cas de charges inductives)
Charge de commutation
selon UL 24 V DC, Class 2 (Alternative, voir mode d’emploi)
Classe de protection
EN IEC 61140 III
Consommation
IUB 40 mA
Durée de l'impulsion de test max. 0.3 ms (Valable pour une charge avec C <= 30 nF et R <= 20 kΩ)
Intervalle des impulsions de test min. 100 ms
Degré de pollution (externe, selon EN 60947-1) 3
Sorties de signalisation OD, OI
Type de sortie PNP, protégées contre les courts-circuits
Tension de sortie 0.8xUB ... UB V DC
Courant de commutation 1 ... 50 mA
Sorties de sécurité FO1A / FO1B
Type de sortie 2 sorties à semi-conducteurs, PNP, protégées contre les courts-circuits
Tension de sortie
BAS U(FO1A) / U(FO1B) 0 ... 1 V DC
HAUT U(FO1A) / U(FO1B) UB-1.5 ... UB V DC
Temps différentiel
entre les deux sorties de sécurité max. 10 ms selon EN IEC 60947-5-3
Temps d’activation max. 400 ms
Courant résiduel Ir max. 0.25 mA
Courant de commutation
par sortie de sécurité FO1A/FO1B 1 ... 150 mA

Valeurs mécaniques et environnement

Vitesse d’attaque max. 20 m/min
Type de connexion 1 connecteur M12, 8 broches
Force de retrait 20 N
Temporisation avant l’état prêt max. 1 s
Force d’actionnement 10 N
Position de montage Charnières DIN à droite
Fréquence de commutation max. 0.5 Hz
Durée de vie mécanique 1 x 10⁶
Surcourse 5 mm
Résistance aux chocs et aux vibrations selon EN IEC 60947-5-3
Indice de protection IP67 / IP69 / IP69K (vissé connecteur/connecteur associé)
Température ambiante
avec UB = 24 V DC -20 ... +55 °C
Matériau
Support de l’interrupteur Zinc moulé sous pression
Boîtier d’interrupteur de sécurité Thermoplastique renforcé avec des fibres de verre

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

Durée d’utilisation 20 y
Catégorie 4
Niveau de performance PL e
PFHD 4,1 x 10 -9

Divers

Pour l’homologation selon UL Fonctionnement uniquement avec alimentation UL-Class 2 ou mesures équivalentes, voir mode d’emploi
Verrouillage Boulon d’arrêt

Accessoires

Téléchargements

Ensemble complet

Télécharger tous les documents importants en un seul clic.

Contient :

  • Le mode d’emploi et, le cas échéant, compléments du mode d’emploi ou brèves instructions
  • Le cas échéant, fiches techniques en complément du mode d’emploi
  • La déclaration de conformité
Télécharger l’ensemble complet (ZIP, 11,0 MB)

Documents individuels

Autres documents

Données de commande

N° de commande 162586
Désignation article MGBS-P-I-AP-U-R-ZZ-SA-162586
Poids brut 1,7kg
Code douanier 85365019000
ECLASS 27-27-24-03 Safety-related transponder switch
