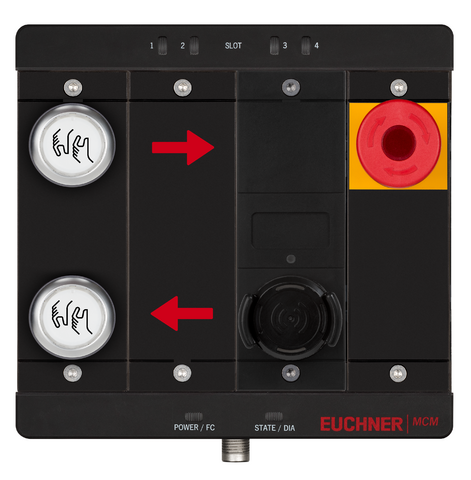

MCM-MLI-YJ3K1J1J6-KA-169691 (Nº de pedido 169691)

Módulo de extensão MCM-MLI... (2 botões de pressão, tampa fictícia, adaptador de chave eletrônica CKS2, parada de emergência)

  • Ampliação da função para o módulo de barramento MBM e o módulo de bloqueio MGB2-L.-MLI
  • Quatro Slots para o alojamento dos sub-módulos
  • 2 botões de pressão (pulso de teste monitorado) iluminados
  • Capa em branco impressa com símbolos de setas
  • CKS2 alojamento da chave com sistema eletrônico de avaliação integrado
  • 1 Parada de emergência iluminada conforme ISO 13850
  • Compatível com todos os dispositivos modulares
MCM-MLI-YJ3K1J1J6-KA-169691 (Nº de pedido 169691)

Descrição

Função

O MCM Modular pode ser encaixado diretamente ou em separado no módulo de barramento, podendo assim ser operado como terminal de comando. Ele também pode ser utilizado como extensão das possibilidades de comando em um módulo de bloqueio. O MCM Modular oferece quatro Slots para o alojamento dos submódulos.

Podendo ser ampliado por meio da conexão no lado superior

No lado superior do MCM pode ser utilizado opcionalmente um conector de módulos ou um conector para a conexão direta de uma luz de sinalização com até quatro lâmpadas.

Desenho com dimensões
Desenho com dimensões

Desenhos dimensionais

Desenhos dimensionais

Dados técnicos

Aprovações

c_UL_us_E155795_3/9TÜV Süd München_Z10 040393 0028 Rev.04

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

PFHD 2,82 x 10-9 (Taxa de falhas fixa sem considerar os erros nas peças sujeitas ao desgaste)

Conector do módulo AC-MC-SB-M-A-157024 (Nº de encomenda 157024)

Conector do módulo AC-MC-SB-M-A-157024 (Nº de encomenda 157024)

Valores de conexão elétrica

Cabo de conexão observação (interno)
MLI 5 pinos, M12x1
Tensão nominal 36 V
Tensão nominal 30 V
Corrente nominal
a 40 °C 4 A
Grau de contaminação conforme EN 60664-1 3

Valores mecânicos e ambiente

Temperatura ambiente -30 ... +55 °C
Conexão 1
Tipo de conexão 2x Parafusos M4
Tipo de conexão Conector de pinos
Quantidade de pinos 5
Classe de proteção IP65 (Somente em estado aparafusado com o conector correspondente pertinente.)
Ciclos de encaixe 100
Material
Carcaça do conector Plástico
Conexão 2
Tipo de conexão Terminal roscado
Tipo de conexão Conector de pinos
Especificação do tipo construtivo M12 EN 61076-2-101 / codificado em A
Quantidade de pinos 5
Classe de proteção IP65 (Somente em estado aparafusado com o conector correspondente pertinente.)
Ciclos de encaixe 100
Material
Bloqueio do conector Fundição de zinco, niquelado
Carcaça do conector Plástico, fundição sob pressão de zinco, niquelado

Módulos de comando MCM-MLI-Y00000000-JJ-157854 (Nº de encomenda 157854)

Módulos de comando MCM-MLI-Y00000000-JJ-157854 (Nº de encomenda 157854)

Valores de conexão elétrica

Tensão nominal de isolamento Ui 75 V
Tensão nominal de impulso Uimp 0.5 kV
Requisitos de proteção CEM Diretiva CEM 2014/30/UE
Classe de proteção III
Consumo de corrente max. 75 mA
Grau de contaminação (externo, conforme EN 60947-1) 3

Valores mecânicos e ambiente

Frequência de comutação 0.25 Hz
Vida mecânica 1 x 10⁶
Resistência ao choque e a oscilação de acordo com EN IEC 60947-5-3
Classe de proteção IP65 (No estado fechado, quando os cabos de conexão e os submódulos estiverem instalados corretamente.)
Temperatura ambiente
B com U = 24 V CC -25 ... +55 °C
Material
Caixa Plástico reforçado com fibra de vidro, fundição sob pressão de zinco, niquelado

Diversos

Slotkonfiguration 1,1,1,1

AC-MC-00-0-B-156718 (Nº de encomenda 156718)

AC-MC-00-0-B-156718 (Nº de encomenda 156718)

Valores de conexão elétrica

Grau de contaminação conforme EN 60664-1 3

Valores mecânicos e ambiente

Temperatura ambiente -30 ... +55 °C
Material Plástico reforçado com fibra de vidro
Conexão 1
Tipo de conexão 2x Parafusos M4
Classe de proteção IP65 (Somente em estado aparafusado com os módulos básicos previstos para isto.)

Diversos

Cor Preto
Recurso adicional
Incl. Parafusos de fixação
Incluindo a vedação

Submódulos MSM-1-R-CKS2-FLX-00Q0FS-J1-168595 (Nº de encomenda 168595)

Submódulos MSM-1-R-CKS2-FLX-00Q0FS-J1-168595 (Nº de encomenda 168595)

Elementos de operação e exibição

PosiçãoCorExtrasPlaca de inserçãoPlaqueta de inserçãoVersãoElemento de comutaçãoQuantidadeDesignação 1LED
212,5x27mmPosição para a placa de inserção
3Sistema de chaves CKS2

Valores de conexão elétrica

Consumo de corrente max. 50 mA
Elementos de comando e indicação
Capacidade de comutação max. 0.25 W
Tensão de comutação 24 V
Corrente de comutação 5 ... 10 mA
LED da alimentação de tensão 24 V DC

Valores mecânicos e ambiente

Posição de montagem qualquer
Resistência ao choque e a oscilação de acordo com EN IEC 60947-5-3
Classe de proteção IP65 (IP20) (quando instalado)
Temperatura ambiente
B com U = 24 V CC -25 ... +55 °C
Material Plástico reforçado com fibra de vidro

Diversos

Submodulbreite 1
Placa de inserção
QuantidadeInscriçãoObservação
1Sem inscrição
Software ID (SW-ID) 168595

Submódulos MSM-1-P-TA-Z000Z0-J3-169421 (Nº de encomenda 169421)

Submódulos MSM-1-P-TA-Z000Z0-J3-169421 (Nº de encomenda 169421)

Elementos de operação e exibição

PosiçãoCorExtrasPlaca de inserçãoPlaqueta de inserçãoVersãoElemento de comutaçãoQuantidadeDesignação 1LED
1BrancoimpressoBotão (monitorado por impulso de teste) iluminado2N/A
3BrancoimpressoBotão (monitorado por impulso de teste) iluminado2N/A

Valores de conexão elétrica

Consumo de corrente max. 24 mA
Elementos de comando e indicação
Capacidade de comutação max. 0.25 W
Tensão de comutação 24 V
Corrente de comutação 5 ... 10 mA
LED da alimentação de tensão 24 V DC

Valores mecânicos e ambiente

Posição de montagem qualquer
Resistência ao choque e a oscilação de acordo com EN IEC 60947-5-3
Classe de proteção IP65 (IP20) (quando instalado)
Temperatura ambiente
B com U = 24 V CC -30 ... +55 °C
Material Plástico reforçado com fibra de vidro

Diversos

Submodulbreite 1
Software ID (SW-ID) 9000040

Submódulos MSM-1-P-TA-B00-J6-169462 (Nº de encomenda 169462)

Submódulos MSM-1-P-TA-B00-J6-169462 (Nº de encomenda 169462)

Elementos de operação e exibição

PosiçãoCorExtrasPlaca de inserçãoPlaqueta de inserçãoVersãoElemento de comutaçãoQuantidadeDesignação 1LED
1Parada de emergência iluminada2 contatos de abertura forçada

Valores de conexão elétrica

Consumo de corrente max. 12 mA
Elementos de comando e indicação
Capacidade de comutação max. 0.25 W
Tensão de comutação 24 V
Corrente de comutação 5 ... 10 mA
LED da alimentação de tensão 24 V DC
Parada de emergência iluminada
Capacidade de comutação max. 0.25 W
Tensão de comutação 5 ... 24 V
Corrente de comutação 1 ... 100 mA
LED da alimentação de tensão 24 V DC

Valores mecânicos e ambiente

Posição de montagem qualquer
Tempo de resposta Consultar o manual de instruções do módulo de barramento MBM-... ou do módulo de travamento / de bloqueio MGB2-I.-BR-... / MGB2-L.-BR-...
Resistência ao choque e a oscilação de acordo com EN IEC 60947-5-3
Classe de proteção IP65 (IP20) (quando instalado)
Temperatura ambiente
B com U = 24 V CC -30 ... +55 °C
Material Plástico reforçado com fibra de vidro

Diversos

Submodulbreite 1
Software ID (SW-ID) 9000043

Submódulos MSM-1-N-AA-000000-K1-169476 (Nº de encomenda 169476)

Submódulos MSM-1-N-AA-000000-K1-169476 (Nº de encomenda 169476)

Valores mecânicos e ambiente

Posição de montagem qualquer
Resistência ao choque e a oscilação de acordo com EN IEC 60947-5-3
Temperatura ambiente
B com U = 24 V CC -30 ... +55 °C
Material Plástico reforçado com fibra de vidro

Diversos

Submodulbreite 1

Componentes

AC-MC-SB-M-A-157024
157024
AC-MC-SB-M-A-157024
Conector de módulos MLI (M12), 5 pinos, pino
  • Conector do módulo MLI (M12), reto
  • Quantidade de pinos: 5 pinos, de pino
MCM-MLI-Y00000000-JJ-157854
157854
MCM-MLI-Y00000000-JJ-157854
Módulo de extensão MCM-MLI... (Módulo sem coberturas falsas, 4 Slots para os submódulos)
  • Ampliação da função para o módulo de barramento MBM e o módulo de bloqueio MGB2-L.-MLI
  • Quatro Slots para o alojamento dos sub-módulos
  • Categoria 4/PL e para a avaliação de todas as funções de segurança
  • Versão aberta (sem submódulos)
  • Tipo de conexão dos sub-módulos: N/P
  • Compatível com todos os dispositivos modulares
AC-MC-00-0-B-156718
156718
AC-MC-00-0-B-156718
Cobertura para as conexões dos módulos não utilizadas
  • Cobertura para as conexões não utilizadas
  • Incl. Parafusos de fixação
  • Incluindo a vedação
MSM-1-R-CKS2-FLX-00Q0FS-J1-168595
168595
MSM-1-R-CKS2-FLX-00Q0FS-J1-168595
Submódulo MSM-1-R... (alojamento de chave CKS2)
  • Ampliação de funções para os módulos MGB2 e MCM
  • Tipo de conexão: R
  • CKS2 alojamento da chave com sistema eletrônico de avaliação integrado
  • Controlável livremente LEDs (vermelho, verde, amarelo)
  • LED RGB adicional para diagnóstico simples
  • Espaço para placa de inserção
  • Incluindo conjunto de placas embutidas coloridas
MSM-1-P-TA-Z000Z0-J3-169421
169421
MSM-1-P-TA-Z000Z0-J3-169421
Submódulo MSM-1-P... 2 botões de pressão (pulso de teste monitorado) iluminados
  • Ampliação de funções para os módulos MGB2 e MCM
  • Tipo de conexão: P
  • 2 botões de pressão (pulso de teste monitorado) iluminados
  • Use até uma temperatura de -30°C
MSM-1-P-TA-B00-J6-169462
169462
MSM-1-P-TA-B00-J6-169462
Submódulo MSM-1-P... (Parada de emergência iluminada)
  • Ampliação de funções para os módulos MGB2 e MCM
  • Tipo de conexão: P
  • 1 Parada de emergência iluminada conforme ISO 13850
  • Use até uma temperatura de -30°C
MSM-1-N-AA-000000-K1-169476
169476
MSM-1-N-AA-000000-K1-169476
Submódulo MSM-1-N... (capa cega impressa)
  • Ampliação de funções para os módulos MGB2 e MCM
  • Tipo de conexão: N
  • Capa em branco impressa com símbolos de setas

Acessórios

Downloads

Pacote completo

Efetuar o download de todos os documentos importantes com um clique

Contém

  • O manual de instruções e, eventualmente, o seu complemento ou as breves instruções
  • Eventualmente as fichas técnicas como complemento do manual de instruções
  • A declaração de conformidade
Efetuar o download do pacote completo (ZIP, 8,6 MB)

Documentos isolados

Outros documentos

Dados de encomenda

Nº de pedido 169691
Designação do artigo MCM-MLI-YJ3K1J1J6-KA-169691
Peso bruto 1,345kg
Número da tarifa alfandegária 85371098
ECLASS 27-24-26-03 Field bus, decentralized peripheral - module carrier
