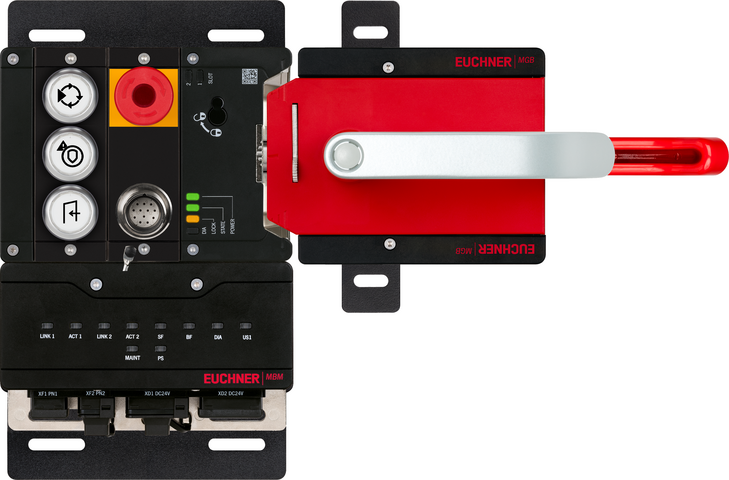

MGB2-L1HEB-PN-M-S3-GA-R-169970 (Nº de pedido 169970)

Conjunto completo MGB2-L1...-PN (3 botões de pressão, parada de emergência, conector de plugue M23 para conexão de uma chave enable, princípio de corrente de circuito fechado, dobradiça da porta à direita)

  • Bloqueio com monitoração de bloqueio
  • 3 Botões de pressão iluminados com símbolo
  • 1 Parada de emergência iluminada conforme ISO 13850
  • 1 Conector de encaixe M23 para a conexão de uma chave enable
  • Conexão através do conector de encaixe RJ45
  • Switch integrado
  • Batente da porta comutável, ajuste de fábrica: à direita
  • Destravamento de fuga
  • Multicode
  • Lógica integrada
MGB2-L1HEB-PN-M-S3-GA-R-169970 (Nº de pedido 169970)

Descrição

Tipo de bloqueio

MGB2-L1...

Bloqueio por força de mola. Destravamento pela aplicação da tensão nos solenóides de bloqueio. (Princípio da corrente de repouso)

Conexão PROFINET

Conector de encaixe RJ45 (conector push-pull conforme a IEC 61076-3-117, variante 14)

PROFINET Switch

Estrutura de rede em forma de linha devido ao Switch integrado (suporta MRP).

Maßzeichnung
Maßzeichnung
Maßzeichnung
Maßzeichnung

Desenhos dimensionais

Desenhos dimensionais
1)incluindo terra funcional material de montagem
AInserção de travamento no estado estendido

Desenhos dimensionais

Desenhos dimensionais

Dados técnicos

Aprovações

c_UL_us_E155795_3/9EAC_RU C-DE.HX37.B.14157/20FCC_2AJ58-02_

Destravamento de fuga MGB-E-A2-106051 (Nº de encomenda 106051)

Destravamento de fuga MGB-E-A2-106051 (Nº de encomenda 106051)

Valores mecânicos e ambiente

Posição de montagem qualquer
Vida mecânica 1 x 10⁶
Temperatura ambiente -30 ... +55 °C
Material
Caixa Fundição sob pressão de zinco / aço inoxidável revestido a pó

Diversos

Número de versão do produto V2.0.0
Recurso adicional Com placa de montagem

Módulos da maçaneta MGB2-H-BA1A6-R-157369 (Nº de encomenda 157369)

Módulos da maçaneta MGB2-H-BA1A6-R-157369 (Nº de encomenda 157369)

Valores mecânicos e ambiente

Posição de montagem Batente da porta DIN direito
Classe de proteção IP65
Temperatura ambiente -30 ... +55 °C
Material
Caixa Plástico reforçado com fibra de vidro, fundição sob pressão de zinco, niquelado, aço inoxidável

Diversos

Recurso adicional
Com adaptador de bloqueio automático
Com placa de montagem

Conjuntos MGB2-L1B-PN-M-S3-GA-R-169966 (Nº de encomenda 169966)

Conjuntos MGB2-L1B-PN-M-S3-GA-R-169966 (Nº de encomenda 169966)

Acessórios de montagem AM-P-LB-156682

Acessórios de montagem AM-P-LB-156682

Valores mecânicos e ambiente

Material Aço, revestido a pó

Diversos

Cor Preto
Compatibilidade Para os dispositivos MGB2-L e MBM
Recurso adicional Incl. material de fixação para os módulos sobre a placa de montagem

Módulos MBM-PN-S3-MLI-3B-169764

Módulos MBM-PN-S3-MLI-3B-169764

Valores de conexão elétrica

Cabo de conexão observação (interno)
MLI 5 pinos, M12x1
Tensão nominal de isolamento Ui 75 V
Tensão nominal de impulso Uimp 0.5 kV
Requisitos de proteção CEM Diretiva CEM 2014/30/UE
Corrente de alimentação máxima no bloco de terminais
XD1, XD2 max. 16000 mA
Classe de proteção III
Consumo de corrente
Módulo de barramento incluindo todos os módulos/submódulos conectados max. 4000 mA
max. 200 mA
Grau de contaminação (externo, conforme EN 60947-1) 3
Alimentação de tensão XD1, XD2
Hedging
externo min. 1 A lento
Tensão de operação CC
L1 24 V DC -15% ... +20% ((protegido contra polaridade reversa, regulado, angularidade restante<5%, PELV))
Tensão auxiliar CC
L2 24 V DC -15% ... +20% (A tensão auxiliar não é necessária para o sistema MGB)

Valores mecânicos e ambiente

Tipo de conexão
PushPull Power (XD2 (o documento PROFINET "Cabling and Interconnection Technology" do PNO auxilia a escolha correta dos cabos))
Conforme IEC 61076-3-117 variante 14, blindado, cabo I/O Profinet, cat. mín. 5e PushPull RJ45 (XF2 (o documento PROFINET "Cabling and Interconnection Technology" do PNO auxilia a escolha correta dos cabos))
PushPull Power (XD1 (o documento PROFINET "Cabling and Interconnection Technology" do PNO auxilia a escolha correta dos cabos))
Conforme IEC 61076-3-117 variante 14, blindado, cabo I/O Profinet, cat. mín. 5e PushPull RJ45 (XF1 (o documento PROFINET "Cabling and Interconnection Technology" do PNO auxilia a escolha correta dos cabos))
Posição de montagem qualquer
Resistência ao choque e a oscilação de acordo com EN IEC 60947-5-3
Classe de proteção IP65 (Em estado fechado, com cabos de conexão e submódulos montados corretamente.)
Temperatura ambiente
com UB = 24V CC -25 ... +55 °C
Material
Caixa Plástico reforçado com fibra de vidro, fundição sob pressão de zinco, niquelado
ML1C / ML2C
Tipo de conexão Terminal roscado
Tipo de conexão Conector de pinos
Especificação do tipo construtivo M12 EN 61076-2-101 / codificado em A
Quantidade de pinos 5
Ciclos de encaixe 100
ML1D
Tipo de conexão Conexão de encaixe (não bloqueada)
Tipo de conexão Conector de pinos
Quantidade de pinos 5
Ciclos de encaixe 100

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

PLSIL máximoPFHDCategoriaDuração de uso
Análise de sinais de segurançaPL e35.38x10-9420 y


Interface

Protocolo de dados do barramento Profinet (IEC 61158 type 10)
Protocolo de dados de segurança Profisafe (IEC 61784-3-3)
Interface de dados
Ethernet

Módulos MGB2-L1-MLI-M-YF6G2-CA-R-169962

Módulos MGB2-L1-MLI-M-YF6G2-CA-R-169962

Valores mecânicos e ambiente

Posição de montagem Batente da porta DIN direito

Conector do módulo AC-MC-SB-M-A-157024 (Nº de encomenda 157024)

Conector do módulo AC-MC-SB-M-A-157024 (Nº de encomenda 157024)

Valores de conexão elétrica

Cabo de conexão observação (interno)
MLI 5 pinos, M12x1
Tensão nominal 36 V
Tensão nominal 30 V
Corrente nominal
a 40 °C 4 A
Grau de contaminação conforme EN 60664-1 3

Valores mecânicos e ambiente

Temperatura ambiente -30 ... +55 °C
Conexão 1
Tipo de conexão 2x Parafusos M4
Tipo de conexão Conector de pinos
Quantidade de pinos 5
Classe de proteção IP65 (Somente em estado aparafusado com o conector correspondente pertinente.)
Ciclos de encaixe 100
Material
Carcaça do conector Plástico
Conexão 2
Tipo de conexão Terminal roscado
Tipo de conexão Conector de pinos
Especificação do tipo construtivo M12 EN 61076-2-101 / codificado em A
Quantidade de pinos 5
Classe de proteção IP65 (Somente em estado aparafusado com o conector correspondente pertinente.)
Ciclos de encaixe 100
Material
Bloqueio do conector Fundição de zinco, niquelado
Carcaça do conector Plástico, fundição sob pressão de zinco, niquelado

Módulos de bloqueio MGB2-L1-MLI-M-Y0000-BJ-158698 (Nº de encomenda 158698)

Módulos de bloqueio MGB2-L1-MLI-M-Y0000-BJ-158698 (Nº de encomenda 158698)

Valores de conexão elétrica

Tensão nominal de isolamento Ui 75 V
Tensão nominal de impulso Uimp 0.5 kV
Requisitos de proteção CEM Diretiva CEM 2014/30/UE
Classe de proteção III
Consumo de corrente max. 350 mA
Codificação do transponder Multicode
Grau de contaminação (externo, conforme EN 60947-1) 3

Valores mecânicos e ambiente

Frequência de comutação 0.25 Hz
Vida mecânica
No caso de utilização como batente da porta e 2 Joule de energia de impacto 0.1 x 10⁶
Total 1 x 10⁶
No caso de utilização como batente da porta e 1 Joule de energia de impacto 0.2 x 10⁶
Tempo de resposta Consultar o manual de instruções do módulo de barramento MBM-...
Resistência ao choque e a oscilação de acordo com EN IEC 60947-5-3
Classe de proteção IP65 (Em estado fechado, com cabos de conexão e submódulos montados corretamente.)
Temperatura ambiente
com UB = 24V CC -30 ... +55 °C
Material
Caixa Plástico reforçado com fibra de vidro, fundição sob pressão de zinco, niquelado
Força de bloqueio FZh 2000 N
Princípio de bloqueio Princípio da corrente de repouso

Diversos

Slotkonfiguration 1,1

Submódulos MSM-1-S-CA-B000SL-F6-164620 (Nº de encomenda 164620)

Submódulos MSM-1-S-CA-B000SL-F6-164620 (Nº de encomenda 164620)

Elementos de operação e exibição

PosiçãoCorExtrasPlaqueta de inserçãoVersãoPlaca de inserçãoElemento de comutaçãoQuantidadeDesignação 1LED
S94Parada de emergência iluminada2 contatos de abertura forçada
X14Conexão M23x1 para a chave enable

Valores de conexão elétrica

Consumo de corrente max. 60 mA
Elementos de comando e indicação
Capacidade de comutação max. 0.25 W
Tensão de comutação 24 V
Corrente de comutação 5 ... 10 mA
LED da alimentação de tensão 24 V DC
Parada de emergência iluminada
Capacidade de comutação max. 0.25 W
Tensão de comutação 5 ... 24 V
Corrente de comutação 1 ... 100 mA
LED da alimentação de tensão 24 V DC

Valores mecânicos e ambiente

Posição de montagem qualquer
Tempo de resposta Consultar o manual de instruções do módulo de barramento MBM-... ou do módulo de travamento / de bloqueio MGB2-I.-BR-... / MGB2-L.-BR-...
Resistência ao choque e a oscilação de acordo com EN IEC 60947-5-3
Classe de proteção IP65 (IP20) (Em estado montado)
Temperatura ambiente
com UB = 24V CC -25 ... +55 °C
Material Plástico reforçado com fibra de vidro, latão, niquelado

Diversos

Submodulbreite 1

Submódulos MSM-1-S-CA-P0R0P0-G2-164758 (Nº de encomenda 164758)

Submódulos MSM-1-S-CA-P0R0P0-G2-164758 (Nº de encomenda 164758)

Elementos de operação e exibição

PosiçãoCorExtrasPlaqueta de inserçãoVersãoPlaca de inserçãoElemento de comutaçãoQuantidadeDesignação 1LED
S90BrancoimpressoBotão iluminado1N/A
S91BrancoimpressoBotão de confirmação, iluminado2N/ARGB
S92BrancoimpressoBotão iluminado1N/Aazul

Valores de conexão elétrica

Consumo de corrente max. 32 mA
Elementos de comando e indicação
Capacidade de comutação max. 0.25 W
Tensão de comutação 24 V
Corrente de comutação 5 ... 10 mA
LED da alimentação de tensão 24 V DC

Valores mecânicos e ambiente

Posição de montagem qualquer
Resistência ao choque e a oscilação de acordo com EN IEC 60947-5-3
Classe de proteção IP65 (IP20) (Em estado montado)
Temperatura ambiente
com UB = 24V CC -25 ... +55 °C
Material Plástico reforçado com fibra de vidro

Diversos

Submodulbreite 1
Software ID (SW-ID) 9900002

AC-MC-00-0-B-156718 (Nº de encomenda 156718)

AC-MC-00-0-B-156718 (Nº de encomenda 156718)

Valores de conexão elétrica

Grau de contaminação conforme EN 60664-1 3

Valores mecânicos e ambiente

Temperatura ambiente -30 ... +55 °C
Material Plástico reforçado com fibra de vidro
Conexão 1
Tipo de conexão 2x Parafusos M4
Classe de proteção IP65 (Somente em estado aparafusado com os módulos básicos previstos para isto.)

Diversos

Cor Preto
Recurso adicional
Incluindo a vedação
Incl. Parafusos de fixação

Componentes

MGB-E-A2-106051
106051
MGB-E-A2-106051
Módulo do destravamento de fuga MGB-E... Montado previamente sobre a placa de montagem
  • Destravamento de fuga a partir da área de perigo
  • Montado sobre a placa de montagem
  • Maçaneta da porta em vermelho sinal
  • Ausgelegt für Türprofile bis 40 mm
  • Eixo de acionamento prolongado para portas mais espessas (pode ser adquirido opcionalmente)
MGB2-H-BA1A6-R-157369
157369
MGB2-H-BA1A6-R-157369
Módulo da maçaneta MGB2-H... (Maçaneta da porta, com adaptador de bloqueio automático, batente da porta à direita)
  • Lingueta do trinco inteligente
  • Adaptador de bloqueio desdobrável
  • Segundo adaptador de bloqueio auto-extensível
  • Maçaneta da porta
  • Placa de montagem
  • Batente da porta comutável, ajuste de fábrica: à direita
MGB2-L1B-PN-M-S3-GA-R-169966
169966
MGB2-L1B-PN-M-S3-GA-R-169966
Conjunto de avaliação MGB2-L1...-PN (3 botões de pressão, parada de emergência, conector de encaixe M23 para conexão de uma chave enable, princípio de corrente de circuito fechado, batente de porta à direita)
  • Bloqueio com monitoração de bloqueio
  • 3 Botões de pressão iluminados com símbolo
  • 1 Parada de emergência iluminada conforme ISO 13850
  • 1 Conector de encaixe M23 para a conexão de uma chave enable
  • Conexão através do conector de encaixe RJ45
  • Switch integrado
  • Batente da porta comutável, ajuste de fábrica: à direita
  • Multicode
  • Lógica integrada

Acessórios

Downloads

Pacote completo

Efetuar o download de todos os documentos importantes com um clique

Contém

  • O manual de instruções e, eventualmente, o seu complemento ou as breves instruções
  • Eventualmente as fichas técnicas como complemento do manual de instruções
  • A declaração de conformidade
Efetuar o download do pacote completo (ZIP, 8,6 MB)

Documentos isolados

Outros documentos

Dados de encomenda

Nº de pedido 169970
Designação do artigo MGB2-L1HEB-PN-M-S3-GA-R-169970
Peso bruto 0,kg
Número da tarifa alfandegária 85371098
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
