CES-I-AP-U-C04-USI-EX-174983 (Nº de pedido 174983)

Chave de segurança CES-I-AR-.-C04-..., ATEX, RFID, conector de plugue M12

  • Versão ATEX
  • Unicode
  • Cabo de conexão PUR, 10 m, conector de plugue M12, 5 pinos, pino 5 não atribuído
CES-I-AP-U-C04-USI-EX-174983 (Nº de pedido 174983)

Descrição

Versão ATEX

Adequado para uso nas zonas 2 e 22 (gases e poeiras).
Área de aplicação II 3G D.

Proteção de moradias

A proteção da carcaça incluída no escopo de fornecimento protege a chave de segurança contra impactos na carcaça e no conector do plugue. A proteção da carcaça deve ser instalada para atingir a proteção contra explosão especificada.

Direção de aproximação e posição de instalação

Posição de montagem permitida

Avaliação Unicode

Cada atuador é altamente codificado (Unicode). A chave identifica somente o atuador programado. Podem ser programados outros atuadores.

È identificado sempre apenas o último atuador programado.

Características de segurança

Graças a duas saídas de segurança redundantes (saídas semicondutoras) com monitoramento interno, o dispositivo é adequado para

  • Categoria 4 /PL e de acordo com a norma EN 13849-1
  • SIL 3 de acordo com a norma EN IEC 62061 Tabela 4

As saídas OSSD usadas verificam sua função quanto a curtos-circuitos e circuitos cruzados com pulsos de teste.

Indicação de LED

STATE

LED de estado

DIA

LED de diagnóstico

Diagrama de contatos

Conector de encaixe (vista pelo lado de encaixe)PinoDesignaçãoFunçãoCor do fio do cabo de conexão

1UBTensão de serviço do sistema eletrônico 24 V CCBN
2FO1ASaída de segurança do canal A,WH
30 VTerra 0 V CCBU
4FO1BSaída de segurança do canal BBK
5-n.c.GY

Escopo de fornecimento

  • Proteção da carcaça

  • Almofada de borracha

Acessórios necessários

O atuador não está incluído no fornecimento.

Desenho dimensional
Desenho dimensional

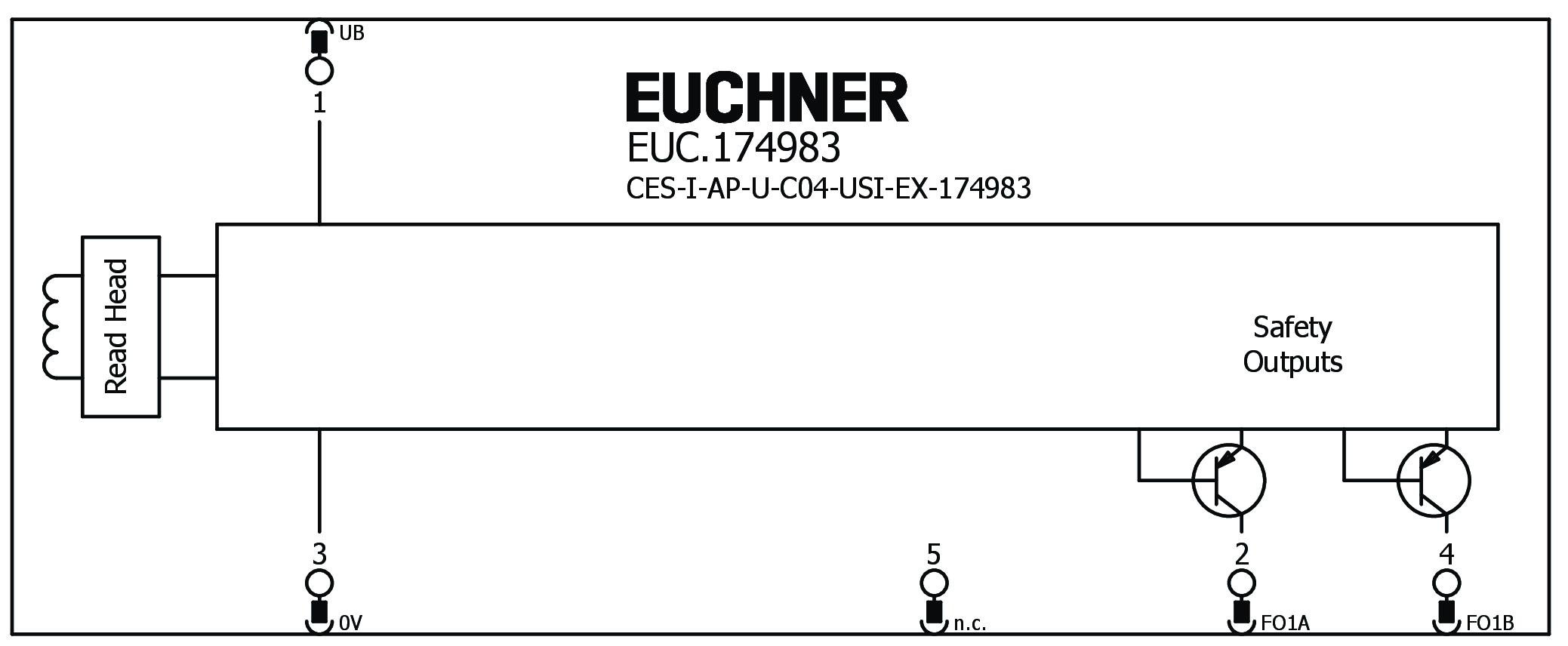

Esquema de conexão
Esquema de conexão

Desenhos dimensionais

Desenhos dimensionais

Exemplos de conexão

Exemplos de conexão

Dados técnicos

Aprovações

EAC_RU C-DE.MO05.B.00971/20c_UL_us_E346349_1/1

Espaço de trabalho

Precisão de repetição R
conforme EN 60947-5-2 <= 10

Valores de conexão elétrica

Hedging
externo (tensão de serviço) 0.25 ... 8 A
Tensão nominal de isolamento Ui 30 V
Tensão nominal de impulso Uimp 0.5 kV
Tensão de operação CC
UB 24 V DC -15% ... +15% regulado, ondulação restante<5%, PELV (O aparelho tolera as interrupções de tensão da tensão de serviço, por ex., os impulsos de teste, de até 5 ms. Estas interrupções de tensão são emitidas pelas saídas.)
Tempo de ligação
Saídas de segurança max. 300 ms
Requisitos de proteção CEM de acordo com EN IEC 60947-5-3
Tempo de risco conforme EN 60947-5-3 max. 260 ms
Classe de proteção III
Consumo de corrente
Com as saídas sem carga max. 35 mA
Grau de contaminação (externo, conforme EN 60947-1) 3
Saídas de segurança FO1A / FO1B
Tipo de saída Saídas de semicondutor, comutando em p, protegido contra curto-circuito
Tensão de saída
LOW U(FO1A) / U(FO1B) 0 ... 1 V DC
HIGH U(FO1A) / U(FO1B) UB-1.5V ... UB V DC (Valores com uma corrente de comutação de 50mA não se considerando o comprimento do cabo.)
Corrente de curto-circuito nominal condicional 100 A
Tempo de discrepância max. 10 ms
Categoria de uso
DC-13 24 V 150mA (Cuidado: As saídas devem ser protegidas com um diodo de roda livre no caso de cargas indutivas.)
Corrente residual Ir max. 0.25 mA
Corrente de comutação
em cada saída de segurança 1 ... 150 mA
Duração do pulso de teste max. 0.3 ms (Válido para uma carga com C<= 30nF e R<= 20 kohms)
Intervalo do impulso de teste min. 100 ms

Valores mecânicos e ambiente

Tipo de conexão Cabo PUR com 100mm com o conector de encaixe M12x1, 5 pinos, pino 5 não atribuído
Torque de aperto
Parafusos de fixação max. 0.6 Nm
Retardo de prontidão 0.5 s
Raio de flexão dinâmico 10 x diâmetro do cabo
Raio de flexão estático 5 x diâmetro do cabo
Posição de montagem qualquer
Frequência de comutação max. 1 Hz
Temperatura de armazenamento -25 ... 70 °C
Distância de montagem
entre os comutadores min. 80 mm
Tipo de montagem não nivelado em metal
Resistência ao choque e a oscilação de acordo com EN IEC 60947-5-3
Classe de proteção IP67
Temperatura ambiente do condutor (dinâmica) -25 ... 65 °C
Temperatura ambiente do condutor (estática) -25 ... 65 °C
Material
Proteção de moradias Plástico reforçado com fibra de vidro
Base de borracha NBR 80 ±5 Shore
Caixa Plástico, PBT

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

PLSIL máximoPFHDCategoriaDuração de uso
Monitorar a posição do dispositivo de proteçãoPL e-4.1x10-9420 y


Diversos

Proteção contra explosão de acordo com a Diretiva ATEX 2024/34/EU II 3 G Ex ic ec IIB T5 Gc X / II 3 D Ex ic tc IIIC T90°C Dc X
Notas para aprovação UL Operação somente com a alimentação de tensão UL-Class 2 ou medidas similares
Recurso adicional Base de borracha contida no âmbito de fornecimento.

Em combinação com o atuador CES-A-BBN-C04-EX-137527

Intervalo de ligação
Posição de instalação A ou B (lado frontal) 15 mm
Posição de instalação C ou D (lado do costado) 11 mm
Distância segura de desligamento sar
Em sentido x/z max. 40 mm
Em sentido y max. 60 mm
Distância de comutação segura sao
Posição de instalação A ou B (lado frontal) min. 10 mm
Posição de instalação C ou D (lado do costado) min. 6 mm
histerese de comutação 1 ... 2 mm

Acessórios

Downloads

Pacote completo

Efetuar o download de todos os documentos importantes com um clique

Contém

  • O manual de instruções e, eventualmente, o seu complemento ou as breves instruções
  • Eventualmente as fichas técnicas como complemento do manual de instruções
  • A declaração de conformidade
Efetuar o download do pacote completo (ZIP, 2,2 MB)

Documentos isolados

Outros documentos

Dados de encomenda

Nº de pedido 174983
Designação do artigo CES-I-AP-U-C04-USI-EX-174983
Peso bruto 0,111kg
Número da tarifa alfandegária 85365019000
ECLASS 27-27-24-03 Safety-related transponder switch
