EGT4-10000 (Nº de pedido 093967)

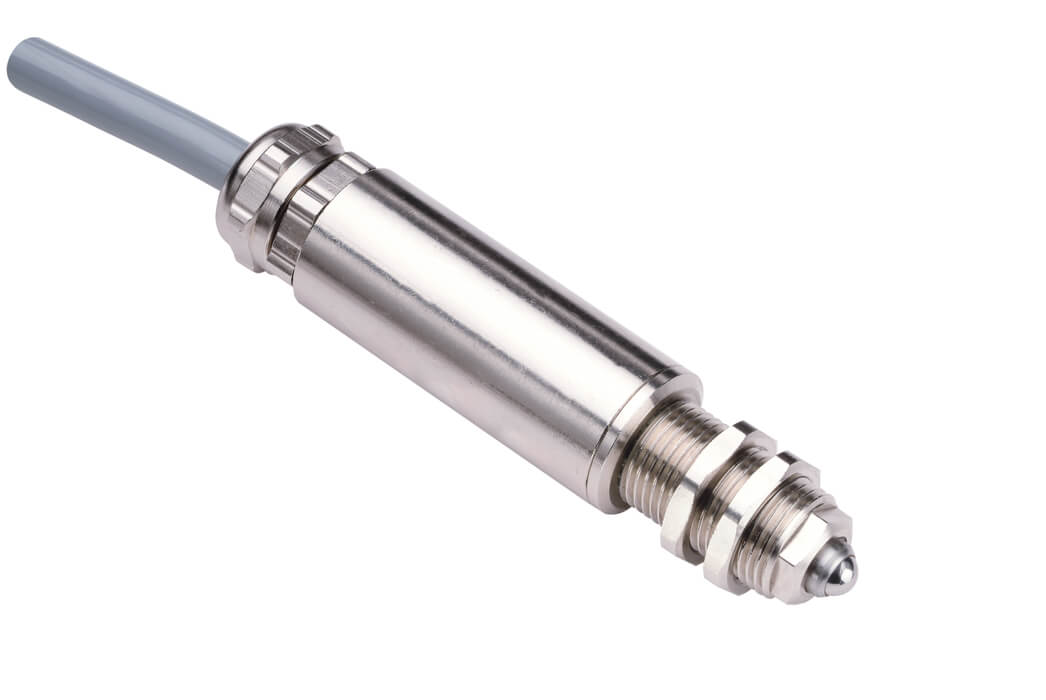

Chave de fim de curso embutida de precisão EGT4

  • Com 4 elementos de comutação
  • Com elemento de comutação rápida
  • Material do tucho de aço inoxidável
  • Qualquer posição de instalação
EGT4-10000 (Nº de pedido 093967)

Descrição

Elemento de comutação

Elemento de comutação rápida, 2 contatos de ruptura e 2 contatos de trabalho

As chaves de fim de curso tubulares não devem ser utilizadas como batente.

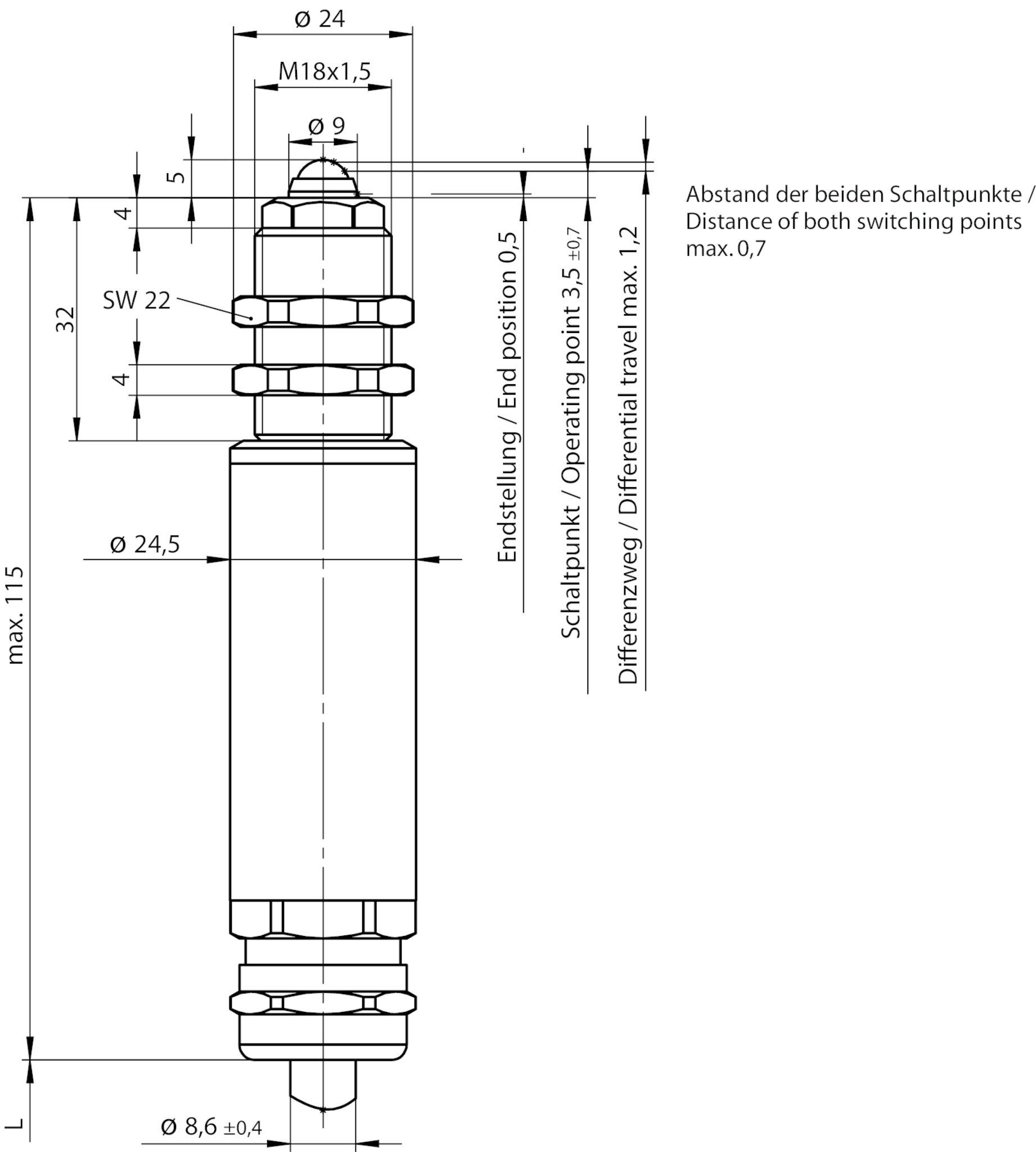

Desenho dimensional
Desenho dimensional

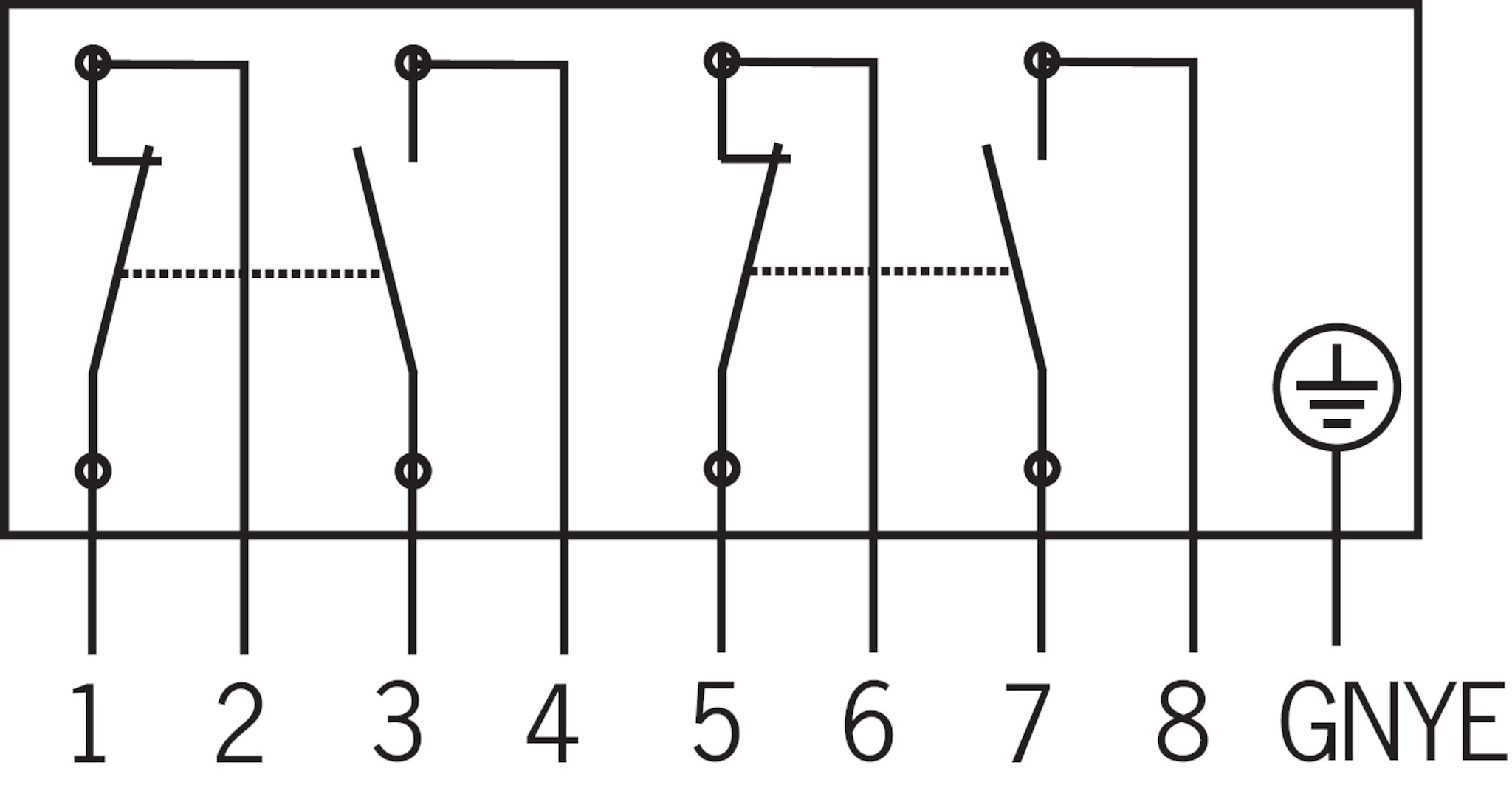

Esquema de conexão
Esquema de conexão

Desenho dimensional

Esquema de conexão

Dados técnicos

Homologações

Zulassung EACZulassung DNV GLZulassung CCC

Valores mecânicos e ambiente

Forma construtiva Rosca M18 x 1
Material da caixa
Manga Latão, niquelado
Peça roscada Latão, niquelado
Temperatura ambiente
Cabo estático -25 ... 70 °C
Grau de proteção IP67
Vida útil mecânica 0,5 x 106
Material do contato Prata fina banhada a ouro
Princípio de comutação Elemento de comutação rápida
Precisão de repetição (absoluta) ±0,01 mm (Com acionamento axial em estado recolhido após aprox. 2000 ciclos de comutação)
Posição de montagem qualquer
Quantidade de contatos de ruptura 2
Quantidade de contatos de trabalho 2
Tipo de conexão Cabo PUR (Nove fios)
Comprimento do condutor 10 m
Velocidade de acionamento 0,01 ... 10 m/min
Elemento de acionamento Tucho esférico (curto)
Força de acionamento
aprox. 15 N

Valores de conexão elétricos

Classe de uso conforme EN 60947-5-1
AC-15 2A 230 V
DC-13 1 A 24 V
Proteção contra curto-circuito conforme IEC 60269-1 2A gG
Tensão de isolamento nominal Ui 250 V
Resistência ao pico de tensão medido Uimp 2,5 kV
Tensão de comutação
mín. 12 V
Corrente de comutação
min. a 24 V 10 mA
Seção transversal de conexão 0,5 mm²
