NG2RK-510L060 (Nº de pedido 091300)

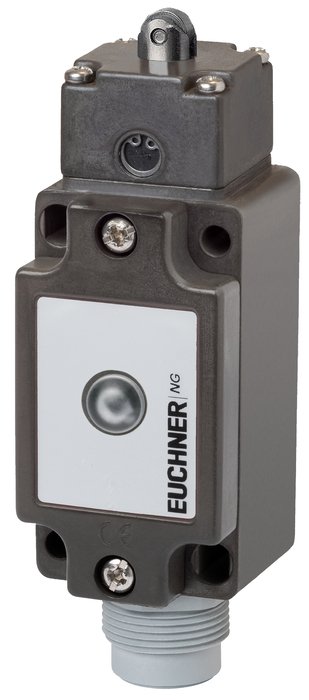

Chave de posição NG.RK, pequeno rolo de aço, conector de encaixe SR6

  • Atuador com tucho RK (tucho de rolo com pequeno rolo de aço)
  • Conector de encaixe SR6
NG2RK-510L060 (Nº de pedido 091300)

Descrição

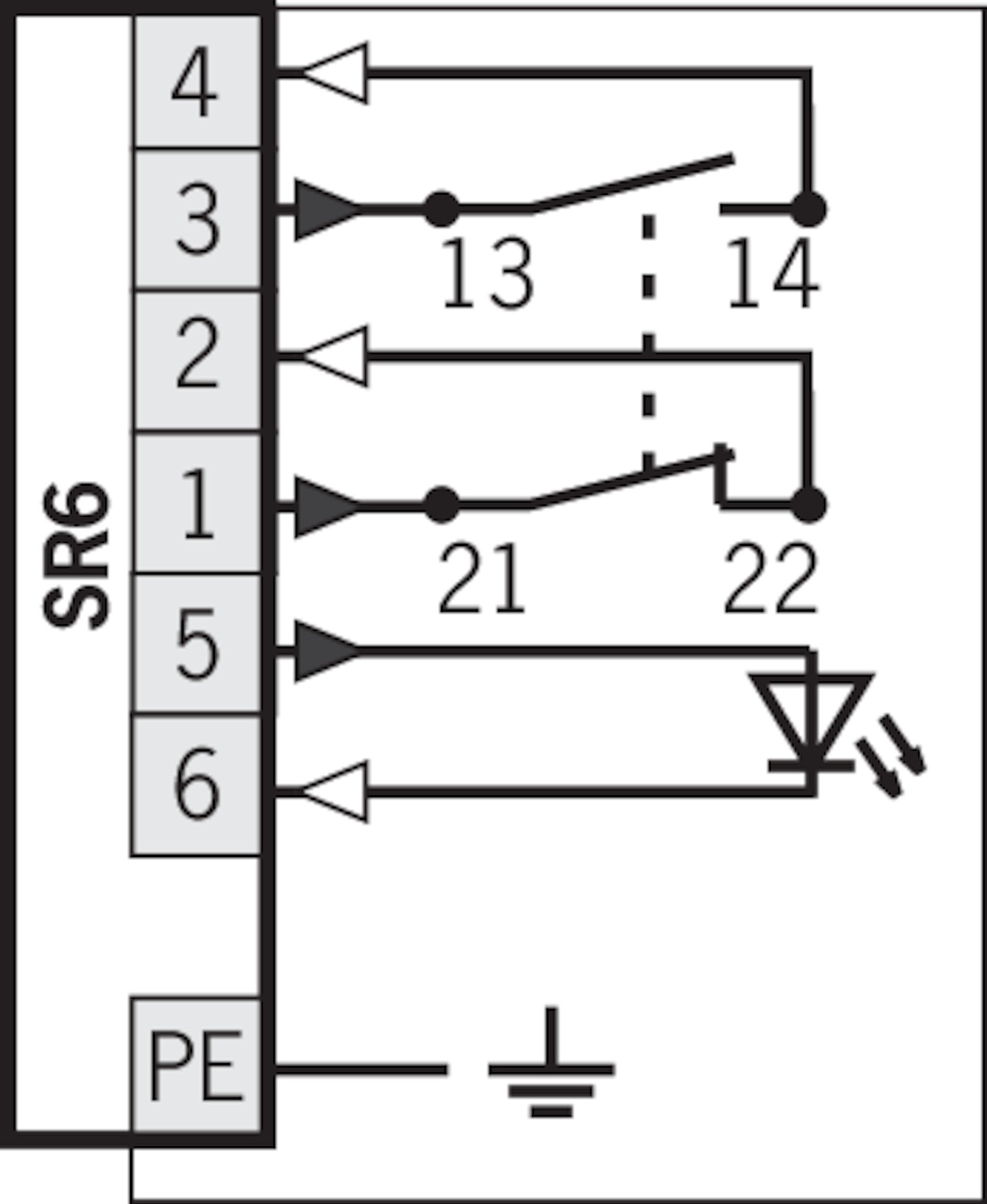

Elemento de comutação

510Elemento de comutação rápida 1 Ö + 1 S

Possibilidades de mudança

Horizontal 4 x 90°

Desenho dimensional
Desenho dimensional
510
510

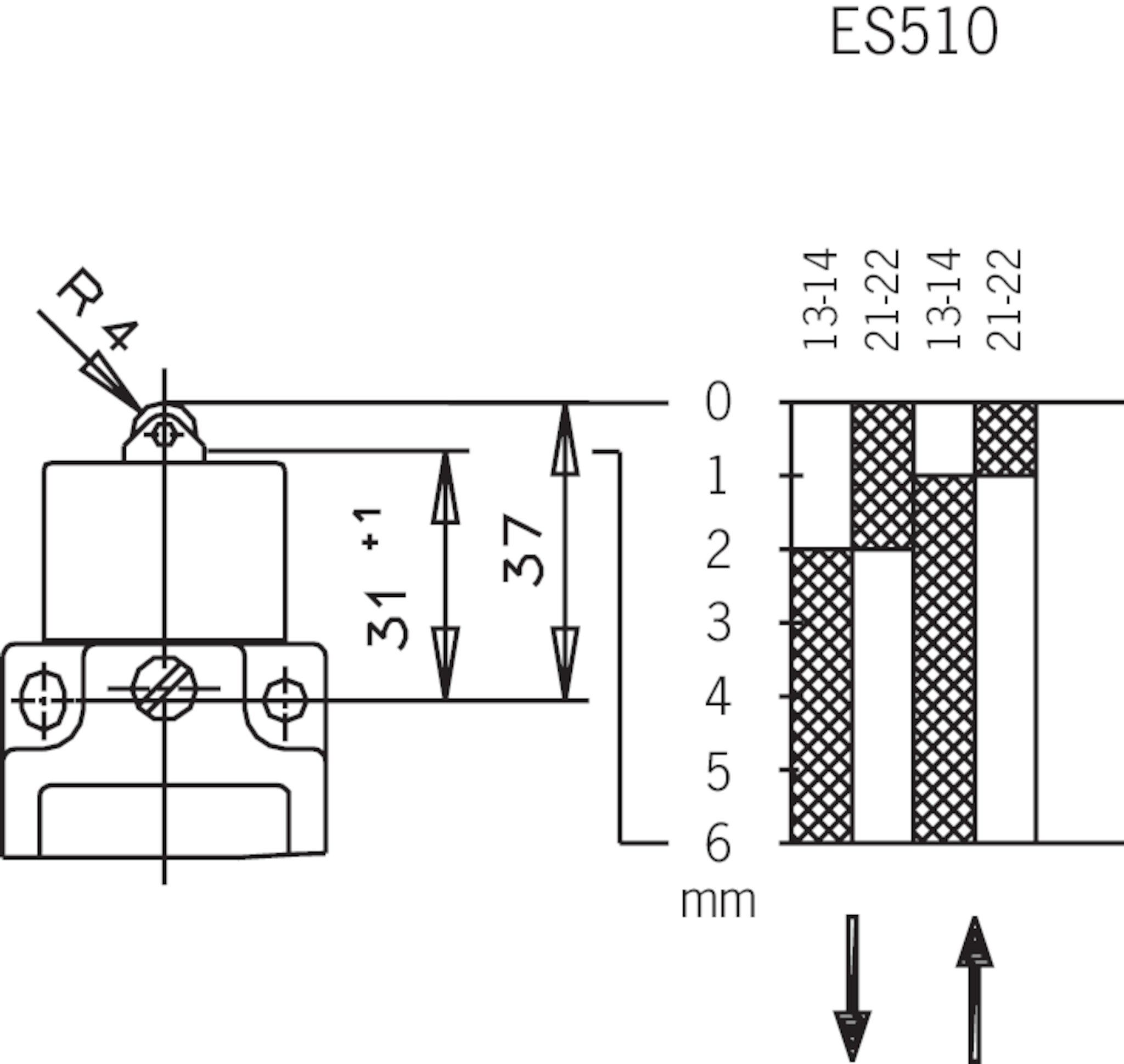

Diagrama do curso de comutação
Diagrama do curso de comutação
Electro-mechanical safety switches

Desenho dimensional

1Ponto de comutação
2Posição de repouso
3Posição final
4Roldana

510

Diagrama do curso de comutação

Contatos fechados
Contatos abertos

Dados técnicos

Homologações

Zulassung EACZulassung DNV GLZulassung c_UL_us LISTED Class 2

Valores mecânicos e ambiente

Material da caixa
Caixa Metal leve anodizado fundido
Peso
líquido 0,3 kg
Temperatura ambiente -25 ... 80 °C
Grau de proteção IP65
Vida útil mecânica 30 x 106
Material do contato Liga de prata, flash de ouro
Princípio de comutação Elemento de comutação rápida
Posição de montagem qualquer
Quantidade de contatos de ruptura para a posição da porta 1
Quantidade de contatos de trabalho para a posição da porta 1
Tipo de conexão
1 x Conector de encaixe SR6 (6 pinos + PE)
Velocidade de acionamento 0,01 ... 50 m/min
Elemento de acionamento
Mancal de deslize de metal e de roldana (d Rolo = 8 mm)
Força de acionamento 15 ... 30 N

Valores de conexão elétricos

Corrente térmica nominal Ith 6 A
Classe de uso conforme EN 60947-5-1
AC-15 6A 230 V
DC-13 6 A 24 V
Proteção contra curto-circuito conforme IEC 60269-1 6A gG
Tensão de isolamento nominal Ui 250 V
Resistência ao pico de tensão medido Uimp 2,5 kV
Corrente de comutação
No mín. a CC 24V 10 mA
Módulo de indicação
CA/CC 60 V 12 ... 60 V LED vermelho
