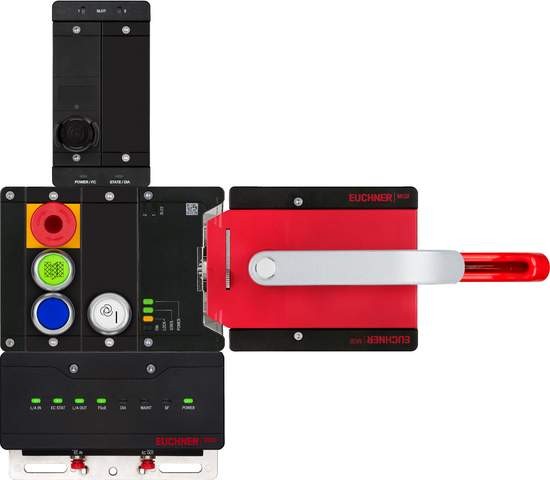

MGB2-L2HECB-EC-U-S7-CA-R-169334 (订货号 169334)

全套 MGB2-L2...-EC（3 个按钮、紧急停止、CKS2 钥匙适配器、工作电流原理、右侧门铰链）

  • 配有门锁监控功能的门锁
  • 符合ISO 13850要求的发光式急停开关
  • 2个发光式按钮（带符号）
  • 1个发光按钮（监控的测试脉冲）
  • 配有集成评估电子装置的CKS2钥匙适配器
  • 通过M8圆形接插头连接，P编码
  • 含彩色滑入式标签
  • 集成开关
  • 右开式门铰链
  • 特殊编码
MGB2-L2HECB-EC-U-S7-CA-R-169334 (订货号 169334)

说明

锁止类型

MGB2-L2...

电磁力锁止。通过给锁止电磁线圈通电激活门锁。（断电解锁）

EtherCAT接口

4针M8圆形接插头，用于EtherCAT P

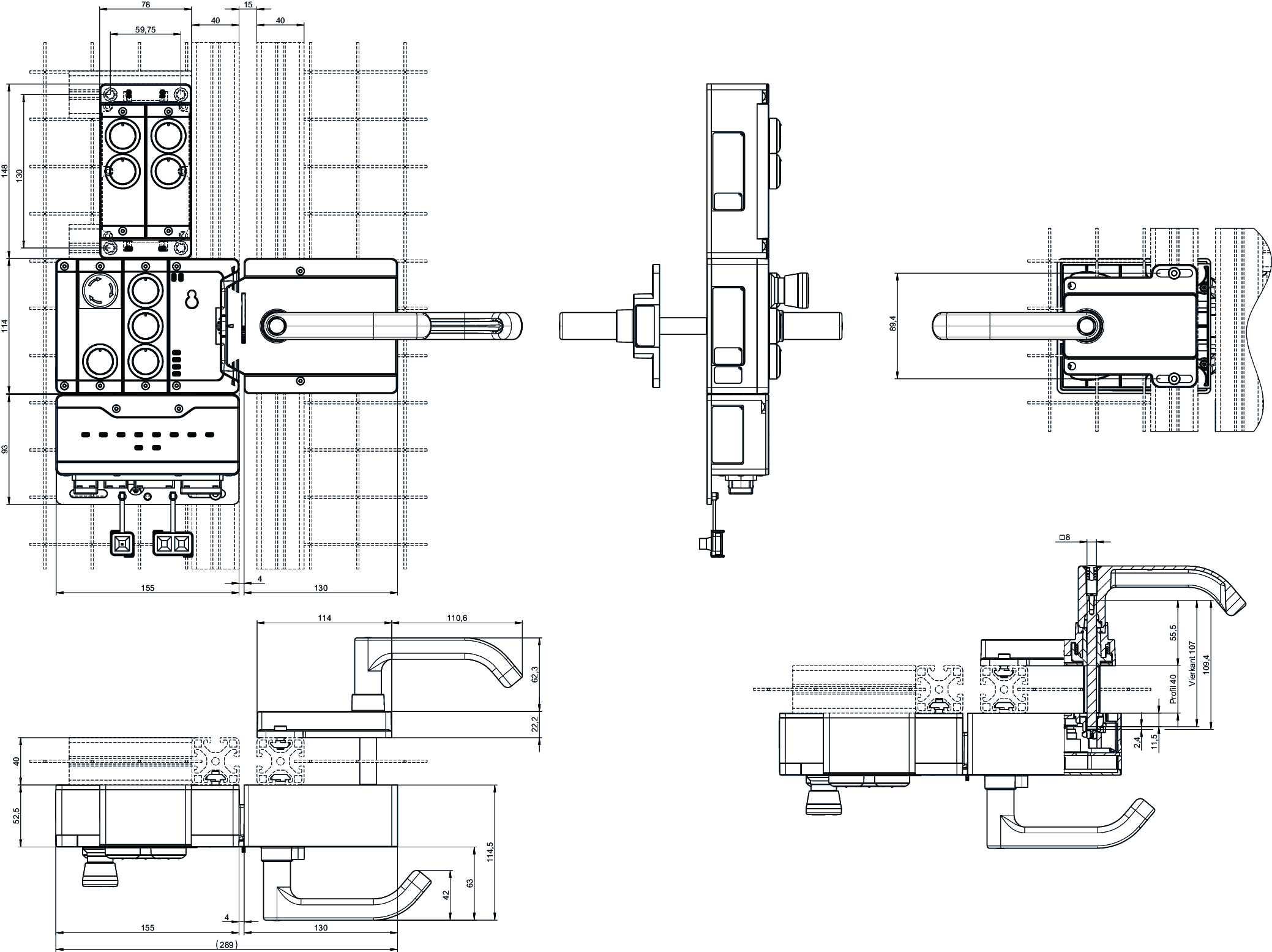

尺寸示意图
尺寸示意图

尺寸图

尺寸图

技术数据

审批

TÜV Süd München_Z10 040393 0028 Rev.04EAC_RU C-DE.HX37.B.14157/20FCC_2AJ58-02_

应急逃生解锁装置 MGB-E-A-100465 (秩序。没有。 100465)

应急逃生解锁装置 MGB-E-A-100465 (秩序。没有。 100465)

机械值和环境

安装方向 任何
机械寿命 1 x 10⁶
环境温度 -30 ... 55 °C
材料
壳体 压铸锌/不锈钢粉末喷涂

杂项

产品版本号 V2.0.0

手柄模块 MGB2-H-BA1A8-R-157021 (秩序。没有。 157021)

手柄模块 MGB2-H-BA1A8-R-157021 (秩序。没有。 157021)

机械值和环境

安装方向 DIN右开式门铰链
保护等级 IP65
环境温度 -30 ... 55 °C
材料
壳体 玻璃纤维加固塑料，压铸锌，镀镍，不锈钢

杂项

附加功能
可采用应急逃生解锁装置锁定
配有自动锁止装置

总线模块 MBM-EC-S7-MLI-3B-163293 (秩序。没有。 163293)

总线模块 MBM-EC-S7-MLI-3B-163293 (秩序。没有。 163293)

电气连接值

接配线电缆
MLI 5针M12x1
额定绝缘电压Ui 75 V
额定冲击电压 Uimp 0.5 kV
EMC保护要求 EMC指令2014/30/EU
接线单元中的最大馈入电流
X1, X2 max. 3000 mA
安全等级 III
电流消耗 max. 200 mA
污染程度（外部，符合EN 60947-1） 3
电源X1、X2
套期保值
外部 min. 1 A 缓动式
工作电压DC
US 24 V DC -15% ... +20% (（反极性保护，稳压，残余纹波<5％，PELV）)
辅助电压DC
UP 24 V DC -15% ... +20% (MGB系统不需要辅助电压)

机械值和环境

连接类型
符合IEC 61076-2-104标准，Profinet I/O电缆，安全等级至少CAT5e 4针M8，EtherCAT P编码 (EC OUT)
符合IEC 61076-2-104标准 4针M8，EtherCAT P编码 (EC IN)
安装方向 任何
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (接配线电缆、连接电缆和子模块均安装正确时，处于封闭状态。)
环境温度
UB = 24V DC时 -25 ... 55 °C
材料
壳体 玻璃纤维加固塑料，压铸锌，镀镍
ML1C / ML2C
连接类型 螺钉端子
连接类型 公头
类型说明 M12 EN 61076-2-101 / A编码
插针数 5
插入周期 100
ML1D
连接类型 接头（已解锁）
连接类型 公头
插针数 5
插入周期 100

接口

总线数据协议 EtherCAT（IEC 61158 12类）
安全数据协议 FSoE (IEC 61784-3-12)
数据接口
Ethernet

控制模块 MCM-MLI-YJ1A4-UA-169635 (秩序。没有。 169635)

控制模块 MCM-MLI-YJ1A4-UA-169635 (秩序。没有。 169635)

符合EN ISO 13849-1和EN IEC 62061的特性值

PFHD 2,82 x 10-9 (固定故障率（不考虑易损件的故障）)

锁止模块 MGB2-L2-MLI-U-YJ8J7-CD-R-169644 (秩序。没有。 169644)

锁止模块 MGB2-L2-MLI-U-YJ8J7-CD-R-169644 (秩序。没有。 169644)

机械值和环境

安装方向 DIN右开式门铰链

子模块 MSM-1-N-AA-000-A4-126372

子模块 MSM-1-N-AA-000-A4-126372

机械值和环境

安装方向 任何
抗冲击和振动 符合EN IEC 60947-5-3标准
环境温度
UB = 24V DC时 -30 ... 55 °C
材料 玻璃纤维加固塑料

杂项

Submodulbreite 1

连接附件 AC-MC-SB-M-A-157024

连接附件 AC-MC-SB-M-A-157024

电气连接值

接配线电缆
MLI 5针M12x1
额定电压 36 V
额定电压 30 V
额定电流
40°C时 4 A
污染程度，符合EN 60664-1 3

机械值和环境

环境温度 -30 ... 55 °C
连接1
连接类型 2个M4螺钉
连接类型 公头
插针数 5
保护等级 IP65 (仅适用于相关的配套组件拧紧状态。)
插入周期 100
材料
插头壳体 塑料
连接2
连接类型 螺钉端子
连接类型 公头
类型说明 M12 EN 61076-2-101 / A编码
插针数 5
保护等级 IP65 (仅适用于相关的配套组件拧紧状态。)
插入周期 100
材料
插头壳体 塑料，压铸锌，镀镍
插头锁 压铸锌，镀镍

功能扩展 MCM-MLI-Y0000-JJ-164241

功能扩展 MCM-MLI-Y0000-JJ-164241

电气连接值

额定绝缘电压Ui 75 V
额定冲击电压 Uimp 0.5 kV
EMC保护要求 EMC指令2014/30/EU
安全等级 III
电流消耗 max. 75 mA
污染程度（外部，符合EN 60947-1） 3

机械值和环境

开关频率 0.25 Hz
机械寿命 1 x 10⁶
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (接配线电缆、连接电缆和子模块均安装正确时，处于封闭状态。)
环境温度
UB = 24V DC时 -25 ... 55 °C
材料
壳体 玻璃纤维加固塑料，压铸锌，镀镍

符合EN ISO 13849-1和EN IEC 62061的特性值

プライバシーション最大SILPFHD类别任务时间
分析安全信号PL e32.82x10-9420 y
适用于紧急停止、启用开关等子模块中包含的所有安全功能。


杂项

Slotkonfiguration 1,1

连接附件 AC-MC-00-0-B-156718

连接附件 AC-MC-00-0-B-156718

电气连接值

污染程度，符合EN 60664-1 3

机械值和环境

环境温度 -30 ... 55 °C
材料 玻璃纤维加固塑料
连接1
连接类型 2个M4螺钉
保护等级 IP65 (仅适用于指定的基础装置拧紧状态。)

杂项

颜色 黑
附加功能
内含固定螺钉
内附密封件

子模块 MSM-1-R-CKS2-FLX-00Q0FS-J1-168595

子模块 MSM-1-R-CKS2-FLX-00Q0FS-J1-168595

操作和显示元件

职务颜色附加部分开关元件产品描述注意滑入式标签滑入式标签编号名称1LED
212.5x27 mm滑入式标签的位置
3CKS2钥匙系统

电气连接值

电流消耗 max. 50 mA
控制装置及指示灯
断流容量 max. 0.25 W
切换电压 24 V
切换电流 5 ... 10 mA
LED电源 24 V DC

机械值和环境

安装方向 任何
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (IP20) (处于已安装状态)
环境温度
UB = 24V DC时 -25 ... 55 °C
材料 玻璃纤维加固塑料

符合EN ISO 13849-1和EN IEC 62061的特性值

プライバシーション最大SILPFHD类别任务时间
安全钥匙检测PL e33.37x10-9420 y


杂项

Submodulbreite 1
滑入式标签
编号标签注意
1无标记
软件ID (SW-ID) 168595

连接附件 AC-MC-SB-M-A-157024

连接附件 AC-MC-SB-M-A-157024

电气连接值

接配线电缆
MLI 5针M12x1
额定电压 36 V
额定电压 30 V
额定电流
40°C时 4 A
污染程度，符合EN 60664-1 3

机械值和环境

环境温度 -30 ... 55 °C
连接1
连接类型 2个M4螺钉
连接类型 公头
插针数 5
保护等级 IP65 (仅适用于相关的配套组件拧紧状态。)
插入周期 100
材料
插头壳体 塑料
连接2
连接类型 螺钉端子
连接类型 公头
类型说明 M12 EN 61076-2-101 / A编码
插针数 5
保护等级 IP65 (仅适用于相关的配套组件拧紧状态。)
插入周期 100
材料
插头壳体 塑料，压铸锌，镀镍
插头锁 压铸锌，镀镍

连接附件 AC-MC-SB-F-B-157025

连接附件 AC-MC-SB-F-B-157025

电气连接值

额定电压 36 V
额定电压 30 V
额定电流
40°C时 4 A
污染程度，符合EN 60664-1 3

机械值和环境

环境温度 -30 ... 55 °C
连接1
连接类型 2个M4螺钉
连接类型 母插头
插针数 5
保护等级 IP65 (仅适用于相关的配套组件拧紧状态。)
插入周期 100
材料
插头壳体 塑料
连接2
连接类型 接头（已解锁）
连接类型 母插头
类型说明 安士能
插针数 5
保护等级 IP65 (仅适用于相关的配套组件插入状态。)
插入周期 100
材料
插头壳体 塑料

模块 MGB2-L2-MLI-U-Y0000-BJ-156392

模块 MGB2-L2-MLI-U-Y0000-BJ-156392

电气连接值

额定绝缘电压Ui 75 V
额定冲击电压 Uimp 0.5 kV
EMC保护要求 EMC指令2014/30/EU
安全等级 III
电流消耗 max. 350 mA
应答机编码 Unicode
污染程度（外部，符合EN 60947-1） 3

机械值和环境

开关频率 0.25 Hz
机械寿命
适合用作门挡块，冲击能量为2焦耳 0.1 x 10⁶
总计 1 x 10⁶
适合用作门挡块，冲击能量为1焦耳 0.2 x 10⁶
响应时间 请参见MBM-...系列总线模块的使用说明书
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (接配线电缆、连接电缆和子模块均安装正确时，处于封闭状态。)
环境温度
UB = 24V DC时 -30 ... 55 °C
材料
壳体 玻璃纤维加固塑料，压铸锌，镀镍
锁紧力FZh 2000 N
门锁原理 断电解锁

符合EN ISO 13849-1和EN IEC 62061的特性值

プライバシーション最大SILPFHD类别任务时间
门锁装置控制PL e32.62x10-9420 y
监控安全门位置PL e32.62x10-9420 y
门锁监控PL e32.62x10-9420 y
分析安全信号PL e32.62x10-9420 y
适用于紧急停止、启用开关等子模块中包含的所有安全功能。


杂项

Slotkonfiguration 1,1

子模块 MSM-1-P-TA-B0P0Z0-J7-169466

子模块 MSM-1-P-TA-B0P0Z0-J7-169466

操作和显示元件

职务颜色附加部分产品描述开关元件滑入式标签注意滑入式标签编号名称1LED
1发光式急停开关2 PD
2绿印刷发光按钮1常开
3蓝发光按钮（监控的测试脉冲）2常开

电气连接值

电流消耗 max. 34 mA
控制装置及指示灯
断流容量 max. 0.25 W
切换电压 24 V
切换电流 5 ... 10 mA
LED电源 24 V DC
发光式急停开关
断流容量 max. 0.25 W
切换电压 5 ... 24 V
切换电流 1 ... 100 mA
LED电源 24 V DC

机械值和环境

安装方向 任何
响应时间 请参见MBM-...系列总线模块或MGB2-I.-BR-...系列互锁/锁止模块的使用说明书/ MGB2-L.-BR-...
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (IP20) (处于已安装状态)
环境温度
UB = 24V DC时 -30 ... 55 °C
材料 玻璃纤维加固塑料，压铸锌，镀镍

符合EN ISO 13849-1和EN IEC 62061的特性值

B10D任务时间
急停开关0.13x10620 y


杂项

Submodulbreite 1
软件ID (SW-ID) 9000042

子模块 MSM-1-P-TA-P00-J8-169470

子模块 MSM-1-P-TA-P00-J8-169470

操作和显示元件

职务颜色附加部分开关元件滑入式标签产品描述注意滑入式标签编号名称1LED
1白色印刷1常开发光按钮

电气连接值

电流消耗 max. 10 mA
控制装置及指示灯
断流容量 max. 0.25 W
切换电压 24 V
切换电流 5 ... 10 mA
LED电源 24 V DC

机械值和环境

安装方向 任何
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (IP20) (处于已安装状态)
环境温度
UB = 24V DC时 -30 ... 55 °C
材料 玻璃纤维加固塑料

杂项

Submodulbreite 1
软件ID (SW-ID) 9000012

部件

MGB-E-A-100465
100465
MGB-E-A-100465
MGB-E-A...系列应急逃生解锁装置
  • 用于从危险区域逃生的应急逃生解锁装置
  • 红色信号门把手
  • 专为厚度高达40 mm的门型材而设计
  • 适用于较厚门的加长触发轴（可选配）
MGB2-H-BA1A8-R-157021
157021
MGB2-H-BA1A8-R-157021
MGB2-H...手柄模块（带自动锁止机械装置的门手柄，使用应急逃生解锁装置时可从内部锁止，门铰链在右侧）
  • 智能门闩舌
  • 折叠式锁止机械装置
  • 具有第二个自动伸出的锁止机械装置
  • 可从内部锁止
  • 门手柄
  • 门铰链在右侧，不可调
MBM-EC-S7-MLI-3B-163293
163293
MBM-EC-S7-MLI-3B-163293
MBM-EC...总线模块（M8接头，采用P编码）
  • 用于连接MGB2或MCM模块
  • EtherCAT接头
  • 通过M8圆形接插头连接，P编码
  • 远程或直接安装
  • 集成开关
  • 兼容所有Modular设备
MCM-MLI-YJ1A4-UA-169635
169635
MCM-MLI-YJ1A4-UA-169635
MCM-MLI...扩展模块（CKS2钥匙适配器）
  • MBM总线模块和MGB2-L.-MLI锁止模块的功能扩展
  • 用于安装子模块的两个插槽
  • 配有集成评估电子装置的CKS2钥匙适配器
  • 可自由控制的LED（红色、绿色、黄色）
  • 用于简单诊断的附加RGB LED
  • 用于滑入式标签的开口
  • 含彩色滑入式标签
  • 兼容所有Modular设备
MGB2-L2-MLI-U-YJ8J7-CD-R-169644
169644
MGB2-L2-MLI-U-YJ8J7-CD-R-169644
MGB2-L2-MLI...锁止模块（3个按钮，急停开关，断电解锁，门铰链在右侧）
  • 用于保护人员或过程的锁止功能
  • 用于连接到MBM总线模块的MGB2锁止模块
  • 配有监控门锁的互锁装置
  • 所有安全功能的评估均达到安全等级4/PL e
  • 1个符合ISO 13850要求的发光式急停开关
  • 2个发光式按钮（带符号）
  • 1个发光按钮（监控的测试脉冲）
  • 使用温度低至-30 °C
  • 可调门铰链：出厂设置：右侧
  • 特殊编码
  • 兼容所有Modular设备

附件

下载

完整软件包

仅需单击一次，即可下载所有重要文档。

目录：

  • 操作说明以及操作说明或简要说明的所有附件
  • 补充操作说明的所有数据表
  • 符合性声明
下载完整软件包 (ZIP, 41,9 MB)

单个文档

其他文档

订货数据

订货号 169334
项目名称 MGB2-L2HECB-EC-U-S7-CA-R-169334
总重量 5,52kg
海关税则号 85371098
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
