MGB2-L2-MLI-U-YJ8J7-CD-R-169644 (订货号 169644)

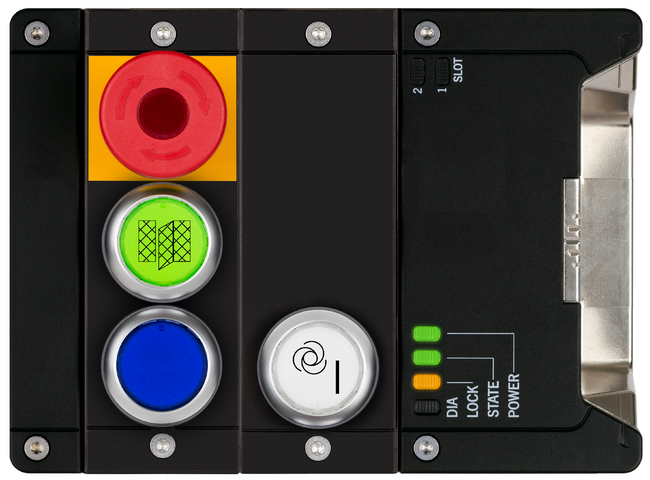

锁定模块 MGB2-L2-MLI...(3个按钮，紧急停止，开路原理，门铰链右侧）

  • 用于保护人员或过程的锁止功能
  • 用于连接到MBM总线模块的MGB2锁止模块
  • 配有监控门锁的互锁装置
  • 所有安全功能的评估均达到安全等级4/PL e
  • 1个符合ISO 13850要求的发光式急停开关
  • 2个发光式按钮（带符号）
  • 1 个亮着的按钮（监测测试脉冲）
  • 使用温度可低至 -30°C
  • 可调门铰链：出厂设置：右侧
  • 特殊编码
  • 兼容所有Modular设备
MGB2-L2-MLI-U-YJ8J7-CD-R-169644 (订货号 169644)

说明

锁止类型

MGB2-L2...

电磁力锁止。通过给门锁电磁线圈通电激活门锁。（断电解锁）

门铰链

在锁止模块上，随时可轻松地将门挡块从右侧更改为左侧，反之亦然。

尺寸示意图
尺寸示意图
尺寸示意图
尺寸示意图

尺寸图

尺寸图

尺寸图

尺寸图

技术数据

审批

c_UL_us_E155795_3/9TÜV Süd München_Z10 040393 0028 Rev.04EAC_RU C-DE.HX37.B.14157/20FCC_2AJ58-02_

机械值和环境

安装方向 DIN右开式门铰链

模块接头 AC-MC-SB-M-A-157024 (秩序。没有。 157024)

模块接头 AC-MC-SB-M-A-157024 (秩序。没有。 157024)

电气连接值

接配线电缆
MLI 5针M12x1
额定电压 36 V
额定电压 30 V
额定电流
40°C时 4 A
污染程度，符合EN 60664-1 3

机械值和环境

环境温度 -30 ... +55 °C
连接1
连接类型 2个M4螺钉
连接类型 公头
插针数 5
保护等级 IP65 (仅适用于相关的配套组件拧紧状态。)
插入周期 100
材料
插头壳体 塑料
连接2
连接类型 螺钉端子
连接类型 公头
类型说明 M12 EN 61076-2-101 / A编码
插针数 5
保护等级 IP65 (仅适用于相关的配套组件拧紧状态。)
插入周期 100
材料
插头壳体 塑料，压铸锌，镀镍
插头锁 压铸锌，镀镍

模块接头 AC-MC-SB-F-B-157025 (秩序。没有。 157025)

模块接头 AC-MC-SB-F-B-157025 (秩序。没有。 157025)

电气连接值

额定电压 36 V
额定电压 30 V
额定电流
40°C时 4 A
污染程度，符合EN 60664-1 3

机械值和环境

环境温度 -30 ... +55 °C
连接1
连接类型 2个M4螺钉
连接类型 母插头
插针数 5
保护等级 IP65 (仅适用于相关的配套组件拧紧状态。)
插入周期 100
材料
插头壳体 塑料
连接2
连接类型 接头（已解锁）
连接类型 母插头
类型说明 安士能
插针数 5
保护等级 IP65 (仅适用于相关的配套组件插入状态。)
插入周期 100
材料
插头壳体 塑料

锁止模块 MGB2-L2-MLI-U-Y0000-BJ-156392 (秩序。没有。 156392)

锁止模块 MGB2-L2-MLI-U-Y0000-BJ-156392 (秩序。没有。 156392)

电气连接值

额定绝缘电压Ui 75 V
额定冲击耐受电压Uimp 0.5 kV
EMC保护要求 EMC指令2014/30/EU
安全等级 III
电流消耗 max. 350 mA
应答机编码 Unicode
污染程度（外部，符合EN 60947-1） 3

机械值和环境

开关频率 0.25 Hz
机械寿命
总计 1 x 10⁶
当用作门挡时和 2 焦耳的冲击能量 0.1 x 10⁶
适合用作门挡块，冲击能量为1焦耳 0.2 x 10⁶
响应时间 请参见MBM-...系列总线模块的使用说明书
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (在正确安装连接电缆和子模块后处于关闭状态。)
环境温度
B U = 24 伏直流 -30 ... +55 °C
材料
壳体 玻璃纤维加固塑料，压铸锌，镀镍
锁紧力FZh 2000 N
门锁原理 断电解锁

杂项

Slotkonfiguration 1,1

子模块 MSM-1-P-TA-B0P0Z0-J7-169466 (秩序。没有。 169466)

子模块 MSM-1-P-TA-B0P0Z0-J7-169466 (秩序。没有。 169466)

操作和显示元件

职务颜色附加部分开关元件滑入式标签注意滑入式标签产品描述编号名称1LED
12 PD发光式急停开关
2绿印刷1常开发光按钮
3蓝2常开发光按钮（监控的测试脉冲）

电气连接值

电流消耗 max. 34 mA
控制装置及指示灯
断流容量 max. 0.25 W
切换电压 24 V
切换电流 5 ... 10 mA
LED电源 24 V DC
发光式急停开关
断流容量 max. 0.25 W
切换电压 5 ... 24 V
切换电流 1 ... 100 mA
LED电源 24 V DC

机械值和环境

安装方向 任何
响应时间 请参见MBM-...系列总线模块或MGB2-I.-BR-...系列互锁/锁止模块的使用说明书/ MGB2-L.-BR-...
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (IP20) (安装时)
环境温度
B U = 24 伏直流 -30 ... +55 °C
材料 玻璃纤维加固塑料，压铸锌，镀镍

杂项

Submodulbreite 1
软件ID (SW-ID) 9000042

子模块 MSM-1-P-TA-P00-J8-169470 (秩序。没有。 169470)

子模块 MSM-1-P-TA-P00-J8-169470 (秩序。没有。 169470)

操作和显示元件

职务颜色附加部分开关元件滑入式标签注意滑入式标签产品描述编号名称1LED
1白印刷1常开发光按钮

电气连接值

电流消耗 max. 10 mA
控制装置及指示灯
断流容量 max. 0.25 W
切换电压 24 V
切换电流 5 ... 10 mA
LED电源 24 V DC

机械值和环境

安装方向 任何
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (IP20) (安装时)
环境温度
B U = 24 伏直流 -30 ... +55 °C
材料 玻璃纤维加固塑料

杂项

Submodulbreite 1
软件ID (SW-ID) 9000012

部件

AC-MC-SB-M-A-157024
157024
AC-MC-SB-M-A-157024
5针MLI (M12)模块插接头
  • 模块直头MLI (M12)接插头
  • 插针数：5针插头
AC-MC-SB-F-B-157025
157025
AC-MC-SB-F-B-157025
5针MLI模块接头插座
  • 模块直头MLI接插头
  • 可直接插入（不带螺纹）
  • 插针数：5针插座
MGB2-L2-MLI-U-Y0000-BJ-156392
156392
MGB2-L2-MLI-U-Y0000-BJ-156392
MGB2-L2-MLI...锁止模块（模块无空白堵盖，断电解锁）
  • 用于保护人员或过程的锁止功能
  • 用于连接到MBM总线模块的MGB2锁止模块
  • 配有监控门锁的互锁装置
  • 所有安全功能的评估均达到安全等级4/PL e
  • 开放式（无子模块）
  • 可调门铰链
  • 特殊编码
  • 兼容所有Modular设备
MSM-1-P-TA-B0P0Z0-J7-169466
169466
MSM-1-P-TA-B0P0Z0-J7-169466
子模块 MSM-1-P...(紧急停止点亮，1 个按钮带符号点亮，1 个按钮点亮（测试脉冲受监控））。
  • MGB2和MCM模块的功能扩展
  • 配接线类型：P
  • 1个符合ISO 13850要求的发光式急停开关
  • 1个发光式按钮（带符号）
  • 1 个亮着的按钮（监测测试脉冲）
  • 使用温度可低至 -30°C
MSM-1-P-TA-P00-J8-169470
169470
MSM-1-P-TA-P00-J8-169470
子模块 MSM-1-P... (1 个发光按钮）
  • MGB2和MCM模块的功能扩展
  • 配接线类型：P
  • 1个发光式按钮（带符号）
  • 使用温度可低至 -30°C

附件

下载

完整软件包

仅需单击一次，即可下载所有重要文档。

目录：

  • 操作说明以及操作说明或简要说明的所有附件
  • 补充操作说明的所有数据表
  • 符合性声明
下载完整软件包 (ZIP, 34,1 MB)

单个文档

其他文档

订货数据

订货号 169644
项目名称 MGB2-L2-MLI-U-YJ8J7-CD-R-169644
总重量 0,kg
海关税则号 85371098
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
