MGB2-L1HEC-MLI-U-GA-L-173166 (订货号 173166)
选择内容

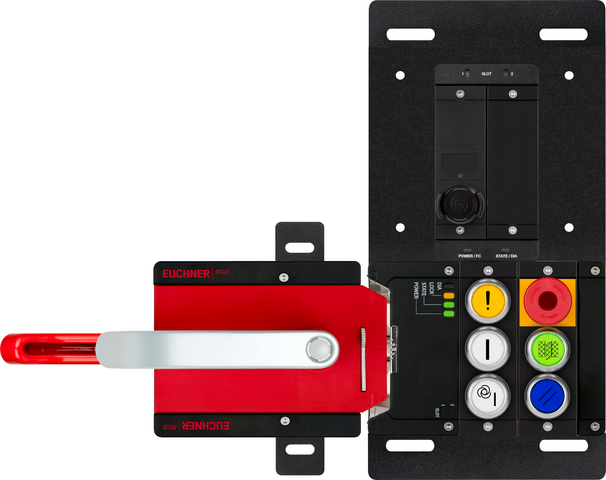

带扩展模块 MGB2-L1HEC 的锁定装置...(紧急停止,5 个按钮,CKS2 钥匙适配器,闭合电路原理,左侧门铰链)
- 配有门锁监控功能的门锁
- 1个符合ISO 13850要求的发光式急停开关
- 5 个带符号的照明按钮
- 配有集成评估电子装置的CKS2钥匙适配器
- 可调门铰链:出厂设置:左侧
- 使用温度可低至 -30°C
- 应急逃生解锁装置
- 可从内部锁止
- 特殊编码
- 用于连接到任何MBM母线模块

说明
锁止类型
MGB2-L1... | 弹簧力锁止。通过给电磁线圈通电解锁(通电解锁) |
适于连接到任何MBM母线模块
锁止套件可连接到任何MBM母线模块,因此是补充或扩展现有系统的理想之选。

尺寸图

技术数据
审批



应急逃生解锁装置 MGB-E-A2-106051 (秩序。没有。 106051)

机械值和环境
安装方向 | 任何 |
机械寿命 | 1 x 10⁶ |
环境温度 | -30 ... +55 °C |
材料 | |
壳体 | 压铸锌/不锈钢粉末喷涂 |
杂项
产品版本号 | V2.0.0 |
附加功能 | 配有支架板 |
手柄模块 MGB2-H-BA1B8-L-173095 (秩序。没有。 173095)

机械值和环境
安装方向 | DIN左开式门铰链 |
保护等级 | IP65 |
环境温度 | -30 ... +55 °C |
材料 | |
壳体 | 玻璃纤维加固塑料,压铸锌,镀镍,不锈钢 |
杂项
附加功能 | |
配有支架板 | |
配有自动锁止装置 | |
可采用应急逃生解锁装置锁定 |
套装 MGB2-L1C-MLI-U-GA-L-173173 (秩序。没有。 173173)

安装附件 AM-P-LC-169222

机械值和环境
材料 | 钢质,粉末喷涂 |
杂项
颜色 | 黑 |
兼容性 | 适用于MGB2-L和MCM装置 |
附加功能 | 包含用于将模块固定在支架板上的材料 |
功能扩展 MCM-MLI-YJ1A4-UA-169635

符合EN ISO 13849-1和EN IEC 62061的特性值
PFHD | 2,82 x 10-9 (固定故障率(不考虑易损件的故障)) |
子模块 MSM-1-N-AA-000-A4-126372 (秩序。没有。 126372)

机械值和环境
安装方向 | 任何 |
抗冲击和振动 | 符合EN IEC 60947-5-3标准 |
环境温度 | |
B U = 24 伏直流 | -30 ... +55 °C |
材料 | 玻璃纤维加固塑料 |
模块接头 AC-MC-SB-M-A-157024 (秩序。没有。 157024)

电气连接值
接配线电缆 | |
MLI | 5针M12x1 |
额定电压 | 36 V |
额定电压 | 30 V |
额定电流 | |
40°C时 | 4 A |
污染程度,符合EN 60664-1 | 3 |
机械值和环境
环境温度 | -30 ... +55 °C |
连接1 | |
连接类型 | 2个M4螺钉 |
连接类型 | 公头 |
插针数 | 5 |
保护等级 | IP65 (仅适用于相关的配套组件拧紧状态。) |
插入周期 | 100 |
材料 | |
插头壳体 | 塑料 |
连接2 | |
连接类型 | 螺钉端子 |
连接类型 | 公头 |
类型说明 | M12 EN 61076-2-101 / A编码 |
插针数 | 5 |
保护等级 | IP65 (仅适用于相关的配套组件拧紧状态。) |
插入周期 | 100 |
材料 | |
插头壳体 | 塑料,压铸锌,镀镍 |
插头锁 | 压铸锌,镀镍 |
控制模块 MCM-MLI-Y0000-JJ-164241 (秩序。没有。 164241)

电气连接值
额定绝缘电压Ui | 75 V |
额定冲击耐受电压Uimp | 0.5 kV |
EMC保护要求 | EMC指令2014/30/EU |
安全等级 | III |
电流消耗 | max. 75 mA |
污染程度(外部,符合EN 60947-1) | 3 |
机械值和环境
开关频率 | 0.25 Hz |
机械寿命 | 1 x 10⁶ |
抗冲击和振动 | 符合EN IEC 60947-5-3标准 |
保护等级 | IP65 (在正确安装连接电缆和子模块后处于关闭状态。) |
环境温度 | |
B U = 24 伏直流 | -25 ... +55 °C |
材料 | |
壳体 | 玻璃纤维加固塑料,压铸锌,镀镍 |
AC-MC-00-0-B-156718 (秩序。没有。 156718)

电气连接值
污染程度,符合EN 60664-1 | 3 |
机械值和环境
环境温度 | -30 ... +55 °C |
材料 | 玻璃纤维加固塑料 |
连接1 | |
连接类型 | 2个M4螺钉 |
保护等级 | IP65 (仅适用于指定的基础装置拧紧状态。) |
杂项
颜色 | 黑 |
附加功能 | |
内含固定螺钉 | |
内附密封件 |
子模块 MSM-1-R-CKS2-FLX-00Q0FS-J1-168595 (秩序。没有。 168595)

操作和显示元件
职务 | 颜色 | 附加部分 | 产品描述 | 开关元件 | 滑入式标签 | 注意滑入式标签 | 编号 | 名称1 | LED |
---|---|---|---|---|---|---|---|---|---|
2 | 12.5x27 mm | 滑入式标签的位置 | |||||||
3 | CKS2钥匙系统 |
电气连接值
电流消耗 | max. 50 mA |
控制装置及指示灯 | |
断流容量 | max. 0.25 W |
切换电压 | 24 V |
切换电流 | 5 ... 10 mA |
LED电源 | 24 V DC |
机械值和环境
安装方向 | 任何 |
抗冲击和振动 | 符合EN IEC 60947-5-3标准 |
保护等级 | IP65 (IP20) (安装时) |
环境温度 | |
B U = 24 伏直流 | -25 ... +55 °C |
材料 | 玻璃纤维加固塑料 |
杂项
滑入式标签 | |||||||
| |||||||
软件ID (SW-ID) | 168595 |
模块 MGB2-L1-MLI-U-YN1M9-CA-L-173168

机械值和环境
安装方向 | DIN左开式门铰链 |
锁止模块 MGB2-L1-MLI-U-Y0000-BJ-136776 (秩序。没有。 136776)

电气连接值
额定绝缘电压Ui | 75 V |
额定冲击电压 Uimp | 0.5 kV |
EMC保护要求 | EMC指令2014/30/EU |
安全等级 | III |
电流消耗 | max. 350 mA |
应答机编码 | Unicode |
污染程度(外部,符合EN 60947-1) | 3 |
机械值和环境
开关频率 | 0.25 Hz |
机械寿命 | |
适合用作门挡块,冲击能量为1焦耳 | 0.2 x 10⁶ |
当用作门挡时和 2 焦耳的冲击能量 | 0.1 x 10⁶ |
总计 | 1 x 10⁶ |
响应时间 | 请参见MBM-...系列总线模块的使用说明书 |
抗冲击和振动 | 符合EN IEC 60947-5-3标准 |
保护等级 | IP65 (在正确安装连接电缆和子模块后处于关闭状态。) |
环境温度 | |
B U = 24 伏直流 | -30 ... +55 °C |
材料 | |
壳体 | 玻璃纤维加固塑料,压铸锌,镀镍 |
锁紧力FZh | 2000 N |
门锁原理 | 通电解锁 |
杂项
Slotkonfiguration | 1,1 |
模块接头 AC-MC-SB-M-A-157024 (秩序。没有。 157024)

电气连接值
接配线电缆 | |
MLI | 5针M12x1 |
额定电压 | 36 V |
额定电压 | 30 V |
额定电流 | |
40°C时 | 4 A |
污染程度,符合EN 60664-1 | 3 |
机械值和环境
环境温度 | -30 ... +55 °C |
连接1 | |
连接类型 | 2个M4螺钉 |
连接类型 | 公头 |
插针数 | 5 |
保护等级 | IP65 (仅适用于相关的配套组件拧紧状态。) |
插入周期 | 100 |
材料 | |
插头壳体 | 塑料 |
连接2 | |
连接类型 | 螺钉端子 |
连接类型 | 公头 |
类型说明 | M12 EN 61076-2-101 / A编码 |
插针数 | 5 |
保护等级 | IP65 (仅适用于相关的配套组件拧紧状态。) |
插入周期 | 100 |
材料 | |
插头壳体 | 塑料,压铸锌,镀镍 |
插头锁 | 压铸锌,镀镍 |
模块接头 AC-MC-SB-F-B-157025 (秩序。没有。 157025)

电气连接值
额定电压 | 36 V |
额定电压 | 30 V |
额定电流 | |
40°C时 | 4 A |
污染程度,符合EN 60664-1 | 3 |
机械值和环境
环境温度 | -30 ... +55 °C |
连接1 | |
连接类型 | 2个M4螺钉 |
连接类型 | 母插头 |
插针数 | 5 |
保护等级 | IP65 (仅适用于相关的配套组件拧紧状态。) |
插入周期 | 100 |
材料 | |
插头壳体 | 塑料 |
连接2 | |
连接类型 | 接头(已解锁) |
连接类型 | 母插头 |
类型说明 | 安士能 |
插针数 | 5 |
保护等级 | IP65 (仅适用于相关的配套组件插入状态。) |
插入周期 | 100 |
材料 | |
插头壳体 | 塑料 |
子模块 MSM-1-P-TA-BPP-M9-172862 (秩序。没有。 172862)

操作和显示元件
职务 | 颜色 | 附加部分 | 产品描述 | 开关元件 | 注意滑入式标签 | 滑入式标签 | 编号 | 名称1 | LED |
---|---|---|---|---|---|---|---|---|---|
1 | 发光式急停开关 | 2 PD | |||||||
2 | 绿 | 印刷 | 发光按钮 | 1常开 | |||||
3 | 蓝 | 印刷 | 发光按钮 | 1常开 |
电气连接值
电流消耗 | max. 32 mA |
控制装置及指示灯 | |
断流容量 | max. 0.25 W |
切换电压 | 24 V |
切换电流 | 5 ... 10 mA |
LED电源 | 24 V DC |
发光式急停开关 | |
断流容量 | max. 0.25 W |
切换电压 | 5 ... 24 V |
切换电流 | 1 ... 100 mA |
LED电源 | 24 V DC |
机械值和环境
安装方向 | 任何 |
响应时间 | 请参见MBM-...系列总线模块或MGB2-I.-BR-...系列互锁/锁止模块的使用说明书/ MGB2-L.-BR-... |
抗冲击和振动 | 符合EN IEC 60947-5-3标准 |
保护等级 | IP65 (IP20) (安装时) |
环境温度 | |
B U = 24 伏直流 | -30 ... +55 °C |
材料 | 玻璃纤维加固塑料 |
杂项
Submodulbreite | 1 |
软件ID (SW-ID) | 9000001 |
子模块 MSM-1-P-TA-PPP-N1-172864 (秩序。没有。 172864)

操作和显示元件
职务 | 颜色 | 附加部分 | 产品描述 | 开关元件 | 注意滑入式标签 | 滑入式标签 | 编号 | 名称1 | LED |
---|---|---|---|---|---|---|---|---|---|
1 | 黄 | 印刷 | 发光按钮 | 1常开 | |||||
2 | 白 | 印刷 | 发光按钮 | 1常开 | |||||
3 | 白 | 印刷 | 发光按钮 | 1常开 |
电气连接值
电流消耗 | max. 30 mA |
控制装置及指示灯 | |
断流容量 | max. 0.25 W |
切换电压 | 24 V |
切换电流 | 5 ... 10 mA |
LED电源 | 24 V DC |
机械值和环境
安装方向 | 任何 |
抗冲击和振动 | 符合EN IEC 60947-5-3标准 |
保护等级 | IP65 (IP20) (安装时) |
环境温度 | |
B U = 24 伏直流 | -30 ... +55 °C |
材料 | 玻璃纤维加固塑料 |
杂项
Submodulbreite | 1 |
软件ID (SW-ID) | 9000003 |
部件

106051
MGB-E-A2-106051
MGB-E...应急逃生解锁模块预装配在支架板上
