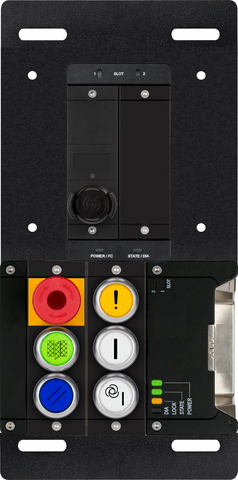

MGB2-L1C-MLI-U-GA-R-173171 (订货号 173171)

带扩展模块 MGB2-L1C... 的门锁套件（紧急停止装置、5 个按钮、CKS2 钥匙适配器、闭路原理、右侧门铰链(紧急停止，5 个按钮，CKS2 钥匙适配器，闭合电路原理，门铰链右侧）

  • 配有门锁监控功能的门锁
  • 1个符合ISO 13850要求的发光式急停开关
  • 5 个带符号的照明按钮
  • 配有集成评估电子装置的CKS2钥匙适配器
  • 可调门铰链：出厂设置：右侧
  • 使用温度可低至 -30°C
  • 特殊编码
  • 用于连接到任何MBM母线模块
MGB2-L1C-MLI-U-GA-R-173171 (订货号 173171)

说明

锁止类型

MGB2-L1...

弹簧力锁止。通过给电磁线圈通电解锁（通电解锁）

适于连接到任何MBM母线模块

锁止套件可连接到任何MBM母线模块，因此是补充或扩展现有系统的理想之选。

尺寸示意图
尺寸示意图

尺寸图

尺寸图

技术数据

审批

c_UL_us_E155795_3/9EAC_RU C-DE.HX37.B.14157/20FCC_2AJ58-02_

AM-P-LC-169222 (秩序。没有。 169222)

AM-P-LC-169222 (秩序。没有。 169222)

机械值和环境

材料 钢质，粉末喷涂

杂项

颜色 黑
兼容性 适用于MGB2-L和MCM装置
附加功能 包含用于将模块固定在支架板上的材料

控制模块 MCM-MLI-YJ1A4-UA-169635 (秩序。没有。 169635)

控制模块 MCM-MLI-YJ1A4-UA-169635 (秩序。没有。 169635)

符合EN ISO 13849-1和EN IEC 62061的特性值

PFHD 2,82 x 10-9 (固定故障率（不考虑易损件的故障）)

锁止模块 MGB2-L1-MLI-U-YN1M9-CA-R-173167 (秩序。没有。 173167)

锁止模块 MGB2-L1-MLI-U-YN1M9-CA-R-173167 (秩序。没有。 173167)

机械值和环境

安装方向 DIN右开式门铰链

子模块 MSM-1-N-AA-000-A4-126372

子模块 MSM-1-N-AA-000-A4-126372

机械值和环境

安装方向 任何
抗冲击和振动 符合EN IEC 60947-5-3标准
环境温度
B U = 24 伏直流 -30 ... +55 °C
材料 玻璃纤维加固塑料

杂项

Submodulbreite 1

连接附件 AC-MC-SB-M-A-157024

连接附件 AC-MC-SB-M-A-157024

电气连接值

接配线电缆
MLI 5针M12x1
额定电压 36 V
额定电压 30 V
额定电流
40°C时 4 A
污染程度，符合EN 60664-1 3

机械值和环境

环境温度 -30 ... +55 °C
连接1
连接类型 2个M4螺钉
连接类型 公头
插针数 5
保护等级 IP65 (仅适用于相关的配套组件拧紧状态。)
插入周期 100
材料
插头壳体 塑料
连接2
连接类型 螺钉端子
连接类型 公头
类型说明 M12 EN 61076-2-101 / A编码
插针数 5
保护等级 IP65 (仅适用于相关的配套组件拧紧状态。)
插入周期 100
材料
插头锁 压铸锌，镀镍
插头壳体 塑料，压铸锌，镀镍

功能扩展 MCM-MLI-Y0000-JJ-164241

功能扩展 MCM-MLI-Y0000-JJ-164241

电气连接值

额定绝缘电压Ui 75 V
额定冲击电压 Uimp 0.5 kV
EMC保护要求 EMC指令2014/30/EU
安全等级 III
电流消耗 max. 75 mA
污染程度（外部，符合EN 60947-1） 3

机械值和环境

开关频率 0.25 Hz
机械寿命 1 x 10⁶
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (在正确安装连接电缆和子模块后处于关闭状态。)
环境温度
B U = 24 伏直流 -25 ... +55 °C
材料
壳体 玻璃纤维加固塑料，压铸锌，镀镍

符合EN ISO 13849-1和EN IEC 62061的特性值

プライバシーション最大SILPFHD类别任务时间
分析安全信号PL e32.82x10-9420 y
适用于紧急停止、启用开关等子模块中包含的所有安全功能。


杂项

Slotkonfiguration 1,1

连接附件 AC-MC-00-0-B-156718

连接附件 AC-MC-00-0-B-156718

电气连接值

污染程度，符合EN 60664-1 3

机械值和环境

环境温度 -30 ... +55 °C
材料 玻璃纤维加固塑料
连接1
连接类型 2个M4螺钉
保护等级 IP65 (仅适用于指定的基础装置拧紧状态。)

杂项

颜色 黑
附加功能
内含固定螺钉
内附密封件

子模块 MSM-1-R-CKS2-FLX-00Q0FS-J1-168595

子模块 MSM-1-R-CKS2-FLX-00Q0FS-J1-168595

操作和显示元件

职务颜色附加部分滑入式标签注意滑入式标签开关元件产品描述编号名称1LED
212.5x27 mm滑入式标签的位置
3CKS2钥匙系统

电气连接值

电流消耗 max. 50 mA
控制装置及指示灯
断流容量 max. 0.25 W
切换电压 24 V
切换电流 5 ... 10 mA
LED电源 24 V DC

机械值和环境

安装方向 任何
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (IP20) (安装时)
环境温度
B U = 24 伏直流 -25 ... +55 °C
材料 玻璃纤维加固塑料

符合EN ISO 13849-1和EN IEC 62061的特性值

プライバシーション最大SILPFHD类别任务时间
安全钥匙检测PL e33.37x10-9420 y


杂项

Submodulbreite 1
滑入式标签
编号标签注意
1无标记
软件ID (SW-ID) 168595

模块 MGB2-L1-MLI-U-Y0000-BJ-136776

模块 MGB2-L1-MLI-U-Y0000-BJ-136776

电气连接值

额定绝缘电压Ui 75 V
额定冲击电压 Uimp 0.5 kV
EMC保护要求 EMC指令2014/30/EU
安全等级 III
电流消耗 max. 350 mA
应答机编码 Unicode
污染程度（外部，符合EN 60947-1） 3

机械值和环境

开关频率 0.25 Hz
机械寿命
总计 1 x 10⁶
当用作门挡时和 2 焦耳的冲击能量 0.1 x 10⁶
适合用作门挡块，冲击能量为1焦耳 0.2 x 10⁶
响应时间 请参见MBM-...系列总线模块的使用说明书
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (在正确安装连接电缆和子模块后处于关闭状态。)
环境温度
B U = 24 伏直流 -30 ... +55 °C
材料
壳体 玻璃纤维加固塑料，压铸锌，镀镍
锁紧力FZh 2000 N
门锁原理 通电解锁

符合EN ISO 13849-1和EN IEC 62061的特性值

プライバシーション最大SILPFHD类别任务时间
门锁装置控制PL e32.62x10-9420 y
监控安全门位置PL e32.62x10-9420 y
门锁监控PL e32.62x10-9420 y
分析安全信号PL e32.62x10-9420 y
适用于紧急停止、启用开关等子模块中包含的所有安全功能。


杂项

Slotkonfiguration 1,1

连接附件 AC-MC-SB-M-A-157024

连接附件 AC-MC-SB-M-A-157024

电气连接值

接配线电缆
MLI 5针M12x1
额定电压 36 V
额定电压 30 V
额定电流
40°C时 4 A
污染程度，符合EN 60664-1 3

机械值和环境

环境温度 -30 ... +55 °C
连接1
连接类型 2个M4螺钉
连接类型 公头
插针数 5
保护等级 IP65 (仅适用于相关的配套组件拧紧状态。)
插入周期 100
材料
插头壳体 塑料
连接2
连接类型 螺钉端子
连接类型 公头
类型说明 M12 EN 61076-2-101 / A编码
插针数 5
保护等级 IP65 (仅适用于相关的配套组件拧紧状态。)
插入周期 100
材料
插头锁 压铸锌，镀镍
插头壳体 塑料，压铸锌，镀镍

连接附件 AC-MC-SB-F-B-157025

连接附件 AC-MC-SB-F-B-157025

电气连接值

额定电压 36 V
额定电压 30 V
额定电流
40°C时 4 A
污染程度，符合EN 60664-1 3

机械值和环境

环境温度 -30 ... +55 °C
连接1
连接类型 2个M4螺钉
连接类型 母插头
插针数 5
保护等级 IP65 (仅适用于相关的配套组件拧紧状态。)
插入周期 100
材料
插头壳体 塑料
连接2
连接类型 接头（已解锁）
连接类型 母插头
类型说明 安士能
插针数 5
保护等级 IP65 (仅适用于相关的配套组件插入状态。)
插入周期 100
材料
插头壳体 塑料

子模块 MSM-1-P-TA-BPP-M9-172862

子模块 MSM-1-P-TA-BPP-M9-172862

操作和显示元件

职务颜色附加部分产品描述滑入式标签开关元件注意滑入式标签编号名称1LED
1发光式急停开关2 PD
2绿印刷发光按钮1常开
3蓝印刷发光按钮1常开

电气连接值

电流消耗 max. 32 mA
控制装置及指示灯
断流容量 max. 0.25 W
切换电压 24 V
切换电流 5 ... 10 mA
LED电源 24 V DC
发光式急停开关
断流容量 max. 0.25 W
切换电压 5 ... 24 V
切换电流 1 ... 100 mA
LED电源 24 V DC

机械值和环境

安装方向 任何
响应时间 请参见MBM-...系列总线模块或MGB2-I.-BR-...系列互锁/锁止模块的使用说明书/ MGB2-L.-BR-...
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (IP20) (安装时)
环境温度
B U = 24 伏直流 -30 ... +55 °C
材料 玻璃纤维加固塑料

符合EN ISO 13849-1和EN IEC 62061的特性值

B10D任务时间
急停开关0.13x10620 y


杂项

Submodulbreite 1
软件ID (SW-ID) 9000001

子模块 MSM-1-P-TA-PPP-N1-172864

子模块 MSM-1-P-TA-PPP-N1-172864

操作和显示元件

职务颜色附加部分滑入式标签产品描述注意滑入式标签开关元件编号名称1LED
1黄印刷发光按钮1常开
2白印刷发光按钮1常开
3白印刷发光按钮1常开

电气连接值

电流消耗 max. 30 mA
控制装置及指示灯
断流容量 max. 0.25 W
切换电压 24 V
切换电流 5 ... 10 mA
LED电源 24 V DC

机械值和环境

安装方向 任何
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (IP20) (安装时)
环境温度
B U = 24 伏直流 -30 ... +55 °C
材料 玻璃纤维加固塑料

杂项

Submodulbreite 1
软件ID (SW-ID) 9000003

部件

AM-P-LC-169222
169222
AM-P-LC-169222
用于MGB2-L/I和MCM-MLI模块的支架板
  • 适用于MGB2-L/I和MCM-MLI模块
  • 安装快捷、方便
  • 模块更换速度快
  • 钢质，粉末喷涂
  • 适用于左开或右开式铰链门
  • 内附螺钉套件
MCM-MLI-YJ1A4-UA-169635
169635
MCM-MLI-YJ1A4-UA-169635
扩展模块 MCM-MLI...(CKS2 电子钥匙适配器）
  • MBM总线模块和MGB2-L.-MLI锁止模块的功能扩展
  • 用于安装子模块的两个插槽
  • 配有集成评估电子装置的CKS2钥匙适配器
  • 可自由控制的LED（红色、绿色、黄色）
  • 用于简单诊断的附加RGB LED
  • 用于滑入式标签的开口
  • 含彩色滑入式标签
  • 兼容所有Modular设备
MGB2-L1-MLI-U-YN1M9-CA-R-173167
173167
MGB2-L1-MLI-U-YN1M9-CA-R-173167
MGB2-L1-MLI...锁止模块（5个按钮，急停开关，通电解锁，门铰链在右侧）
  • 用于保护人员或过程的锁止功能
  • 用于连接到MBM总线模块的MGB2锁止模块
  • 配有监控门锁的互锁装置
  • 所有安全功能的评估均达到安全等级4/PL e
  • 1个符合ISO 13850要求的发光式急停开关
  • 5 个带符号的照明按钮
  • 使用温度可低至 -30°C
  • 可调门铰链：出厂设置：右侧
  • 特殊编码
  • 兼容所有Modular设备

附件

下载

完整软件包

仅需单击一次，即可下载所有重要文档。

目录：

  • 操作说明以及操作说明或简要说明的所有附件
  • 补充操作说明的所有数据表
  • 符合性声明
下载完整软件包 (ZIP, 41,6 MB)

单个文档

其他文档

订货数据

订货号 173171
项目名称 MGB2-L1C-MLI-U-GA-R-173171
总重量 4,55kg
海关税则号 85371098
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
