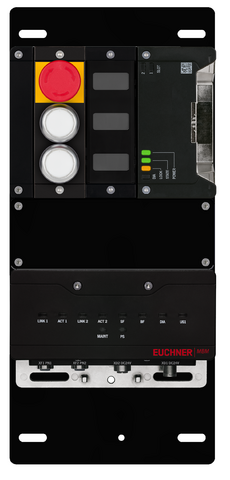

MGB2-IB-PN-U-S2-ZA-R-173879 (订货号 173879)
选择内容
全套 MGB2-IB...-PN(2 个按钮、紧急停止装置、右侧门铰链)
- 互锁(无门锁功能)
- 符合ISO 13850要求的急停开关
- 2个发光式按键
- 通过采用D编码的M12圆形接插头连接
- 集成开关
- 可调门铰链:出厂设置:右侧
- 特殊编码

说明
锁止类型
MGB2-I... | 可以通过旋转手柄模块的手柄,使锁舌移动进入锁止模块门锁钩未锁定在锁止位置。 |
PROFINET连接
M12圆形接插头,采用D编码(M12插头(采用L编码)和M12插头(采用D编码),符合IEC 61076-2-101的要求
PROFINET开关
采用集成交换机,实现线性拓扑网络结构(支持MRP)。
技术数据
审批



总线模块 MBM-PN-S2-MLI-3B-169766 (秩序。没有。 169766)

电气连接值
接配线电缆 | |
MLI | 5针M12x1 |
额定绝缘电压Ui | 75 V |
额定冲击电压 Uimp | 0.5 kV |
EMC保护要求 | EMC指令2014/30/EU |
接线单元中的最大馈入电流 | |
XD1, XD2 | max. 12000 mA (温度<40 °C时,电流大小最多16 A) |
安全等级 | III |
电流消耗 | |
包含总线模块。所有模块/子模块均已连接 | max. 3200 mA (温度<40 °C时,电流大小最多4 A) |
总线模块 | max. 200 mA |
污染程度(外部,符合EN 60947-1) | 3 |
电源XD1、XD2 | |
套期保值 | |
外部 | min. 1 A 缓动式 |
工作电压DC | |
L1 | 24 V DC -15% ... +20% ((反极性保护,稳压,残余纹波<5%,PELV)) |
辅助电压DC | |
L2 | 24 V DC -15% ... +20% (MGB系统不需要辅助电压) |
机械值和环境
连接类型 | |
L编码的M12,电源 (XD2(PNO的文档PROFINET“电缆布线和互连技术”有助于正确选择电缆。)) | |
符合IEC 61076-2-101标准,Profinet I/O电缆,安全等级至少CAT5e | M12,采用D编码,屏蔽型 (XF2(PNO的文档PROFINET“电缆布线和互连技术”有助于正确选择电缆。)) |
符合IEC 61076-2-101标准,Profinet I/O电缆,安全等级至少CAT5e | M12,采用D编码,屏蔽型 (XF1(PNO的文档PROFINET“电缆布线和互连技术”有助于正确选择电缆。)) |
L编码的M12,电源 (XD1(PNO的文档PROFINET“电缆布线和互连技术”有助于正确选择电缆。)) | |
安装方向 | 任何 |
存储温度 | -25 ... 70 °C |
抗冲击和振动 | 符合EN IEC 60947-5-3标准 |
保护等级 | IP65 (接配线电缆、连接电缆和子模块均安装正确时,处于封闭状态。) |
环境温度 | |
UB = 24V DC时 | -25 ... 55 °C |
材料 | |
壳体 | 玻璃纤维加固塑料,压铸锌,镀镍 |
ML1C / ML2C | |
连接类型 | 螺钉端子 |
连接类型 | 公头 |
类型说明 | M12 EN 61076-2-101 / A编码 |
插针数 | 5 |
插入周期 | 100 |
ML1D | |
连接类型 | 接头(已解锁) |
连接类型 | 公头 |
插针数 | 5 |
插入周期 | 100 |
符合EN ISO 13849-1和EN IEC 62061的特性值
プライバシーション | 最大SIL | PFHD | 类别 | 任务时间 | |
---|---|---|---|---|---|
分析安全信号 | PL e | 3 | 5.38x10-9 | 4 | 20 y |
接口
总线数据协议 | Profinet(IEC 61158 10类) |
安全数据协议 | Profisafe (IEC 61784-3-3) |
数据接口 | |
Ethernet |
AM-P-LB.2-173903 (秩序。没有。 173903)

机械值和环境
存储温度 | -25 ... 70 °C |
材料 | 钢质,粉末喷涂 |
杂项
颜色 | 黑 |
兼容性 | 适用于MGB2-L和MBM装置 |
附加功能 | 包含用于将模块固定在支架板上的材料 |
锁止模块 MGB2-I-MLI-U-YB1E3-LA-R-174277 (秩序。没有。 174277)

机械值和环境
安装方向 | DIN右开式门铰链 |
子模块 MSM-1-N-AA-QQQ-B1-137610

操作和显示元件
职务 | 颜色 | 附加部分 | 产品描述 | 开关元件 | 滑入式标签 | 注意滑入式标签 | 编号 | 名称1 | LED |
---|---|---|---|---|---|---|---|---|---|
1 | 滑入式标签的位置 | ||||||||
2 | 滑入式标签的位置 | ||||||||
3 | 滑入式标签的位置 |
机械值和环境
安装方向 | 任何 |
存储温度 | -30 ... 70 °C |
抗冲击和振动 | 符合EN IEC 60947-5-3标准 |
环境温度 | |
UB = 24V DC时 | -30 ... 55 °C |
材料 | 玻璃纤维加固塑料 |
杂项
Submodulbreite | 1 | 滑入式标签 | |||||
| |||||||
附加功能 | 内附标签夹,ID编号156732 |
连接附件 AC-MC-SB-M-A-157024

电气连接值
接配线电缆 | |
MLI | 5针M12x1 |
额定电压 | 36 V |
额定电压 | 30 V |
额定电流 | |
40°C时 | 4 A |
污染程度,符合EN 60664-1 | 3 |
机械值和环境
存储温度 | -30 ... 70 °C |
环境温度 | -30 ... 55 °C |
连接1 | |
连接类型 | 2个M4螺钉 |
连接类型 | 公头 |
插针数 | 5 |
保护等级 | IP65 (仅适用于相关的配套组件拧紧状态。) |
插入周期 | 100 |
材料 | |
插头壳体 | 塑料 |
连接2 | |
连接类型 | 螺钉端子 |
连接类型 | 公头 |
类型说明 | M12 EN 61076-2-101 / A编码 |
插针数 | 5 |
保护等级 | IP65 (仅适用于相关的配套组件拧紧状态。) |
插入周期 | 100 |
材料 | |
插头壳体 | 塑料,压铸锌,镀镍 |
插头锁 | 压铸锌,镀镍 |
模块 MGB2-I-MLI-U-Y0000-JJ-157955

电气连接值
额定绝缘电压Ui | 75 V |
额定冲击电压 Uimp | 0.5 kV |
EMC保护要求 | EMC指令2014/30/EU |
安全等级 | III |
电流消耗 | max. 75 mA |
应答机编码 | Unicode |
污染程度(外部,符合EN 60947-1) | 3 |
机械值和环境
开关频率 | 0.25 Hz |
存储温度 | -30 ... 70 °C |
机械寿命 | |
总计 | 1 x 10⁶ |
适合用作门挡块,冲击能量为2焦耳 | 0.1 x 10⁶ |
适合用作门挡块,冲击能量为1焦耳 | 0.2 x 10⁶ |
响应时间 | 请参见MBM-...系列总线模块的使用说明书 |
抗冲击和振动 | 符合EN IEC 60947-5-3标准 |
保护等级 | IP65 (接配线电缆、连接电缆和子模块均安装正确时,处于封闭状态。) |
环境温度 | |
UB = 24V DC时 | -30 ... 55 °C |
材料 | |
壳体 | 玻璃纤维加固塑料,压铸锌,镀镍 |
符合EN ISO 13849-1和EN IEC 62061的特性值
プライバシーション | 最大SIL | PFHD | 类别 | 任务时间 | |
---|---|---|---|---|---|
监控安全门位置 | PL e | 3 | 2.62x10-9 | 4 | 20 y |
分析安全信号 | PL e | 3 | 2.62x10-9 | 4 | 20 y |
适用于紧急停止、启用开关等子模块中包含的所有安全功能。 |
杂项
Slotkonfiguration | 1,1 |
子模块 MSM-1-P-CA-APP-E3-163119

操作和显示元件
职务 | 颜色 | 附加部分 | 开关元件 | 产品描述 | 滑入式标签 | 注意滑入式标签 | 编号 | 名称1 | LED |
---|---|---|---|---|---|---|---|---|---|
1 | 2 PD | 急停开关 | |||||||
2 | 1常开 | 发光按钮 | |||||||
3 | 1常开 | 发光按钮 |
电气连接值
电流消耗 | max. 24 mA |
控制装置及指示灯 | |
断流容量 | max. 0.25 W |
切换电压 | 24 V |
切换电流 | 5 ... 10 mA |
LED电源 | 24 V DC |
急停开关 | |
断流容量 | max. 0.25 W |
切换电压 | 5 ... 24 V |
切换电流 | 1 ... 100 mA |
机械值和环境
安装方向 | 任何 |
存储温度 | -25 ... 70 °C |
响应时间 | 请参见MBM-...系列总线模块或MGB2-I.-BR-...系列互锁/锁止模块的使用说明书/ MGB2-L.-BR-... |
抗冲击和振动 | 符合EN IEC 60947-5-3标准 |
保护等级 | IP65 (IP20) (处于已安装状态) |
环境温度 | |
UB = 24V DC时 | -25 ... 55 °C |
材料 | 玻璃纤维加固塑料 |
符合EN ISO 13849-1和EN IEC 62061的特性值
B10D | 任务时间 | |
---|---|---|
急停开关 | 0.13x106 | 20 y |
杂项
Submodulbreite | 1 |
软件ID (SW-ID) | 163119 |
附加功能 | 内附镜头套件,ID编号120344 |
连接附件 AC-MC-00-0-B-156718

电气连接值
污染程度,符合EN 60664-1 | 3 |
机械值和环境
存储温度 | -30 ... 70 °C |
环境温度 | -30 ... 55 °C |
材料 | 玻璃纤维加固塑料 |
连接1 | |
连接类型 | 2个M4螺钉 |
保护等级 | IP65 (仅适用于指定的基础装置拧紧状态。) |
杂项
颜色 | 黑 |
附加功能 | |
内含固定螺钉 | |
内附密封件 |
部件

169766
MBM-PN-S2-MLI-3B-169766
MBM-PN...总线模块(M12接头,采用D编码、L编码,5针)
MBM-PN-S2-MLI-3B-169766
MBM-PN...总线模块(M12接头,采用D编码、L编码,5针)
- 用于连接MGB2或MCM模块
- 连接到PROFINET 和 PROFIsafe
- 通过采用D编码和L编码的M12圆形接插头(5针)连接
- 远程或直接安装
- 集成开关
- 兼容所有Modular设备

173903
AM-P-LB.2-173903
MGB2-L/I...和MBM...模块用支架板
AM-P-LB.2-173903
MGB2-L/I...和MBM...模块用支架板
- 用于模块 MGB2-L/I 和 MBM
- 与 MGB-PN 和 MGB-EI 在机械上兼容
- 安装快捷、方便
- 模块更换速度快
- 钢质,粉末喷涂
- 适用于左开或右开式铰链门
- 内附螺钉套件

174277
MGB2-I-MLI-U-YB1E3-LA-R-174277
MGB2-I-MLI...锁止模块(2个按钮、急停开关、门铰链在右侧)
MGB2-I-MLI-U-YB1E3-LA-R-174277
MGB2-I-MLI...锁止模块(2个按钮、急停开关、门铰链在右侧)
- 互锁(无门锁功能)
- 用于连接到MBM总线模块的MGB2互锁模块
- 所有安全功能的评估均达到安全等级4/PL e
- 1个符合ISO 13850要求的急停开关
- 2个发光式按键
- 3个用于滑入式标签的开口
- 可调门铰链:出厂设置:右侧
- 特殊编码
- 兼容所有Modular设备
