CTP-L2-AP-U-HA-AZ-SA-EX-175620 (订货号 175620)

带锁止功能的安全开关 CTP-AP ATEX，RFID，M12 接插连接件

  • ATEX型
  • 断电解锁
  • 特殊编码
  • 信号输出门位置 OD
  • 信息输出诊断 OI
  • 8针M12接插头
CTP-L2-AP-U-HA-AZ-SA-EX-175620 (订货号 175620)

说明

ATEX型号

适用于 2 区和 22 区（气体和粉尘）。
适用区域：
II 3 G
II 3 D

接近方向

水平

可以90°增幅进行调整

门锁原理

断电解锁（通电锁止）：如果安全门上的锁止功能是基于断电解锁原理，只要锁止电磁线圈的供电不中断，安全门将一直保持锁止状态。通过弹簧力解锁。也称为电气锁止。

特殊编码安全评估

每个触发块已采用高级编码（特殊编码）。开关仅识别初始化触发块也可以初始化额外的触发块。

任何时候，安全评估单元只能识别最近一次初始化过的触发块。

引脚定义

接插头（连接面视图）插针产品描述功能接配线电缆的导线颜色

1IMP锁止电磁线圈工作电压，24 V DCWH
2UB电子装置工作电压，24 V DCBN
3FO1A安全输出通道 A

绿
4FO1B安全输出通道 B

黄
5OI诊断监控输出GY
6OD门位置监控输出PK
70 V UB电子装置工作电压，0 V DCBU
8IMM电磁线圈工作电压，0 V DC红

所需附件

不包含触发块。

安全开关只能与为此提供的执行器一起操作。

尺寸示意图
尺寸示意图

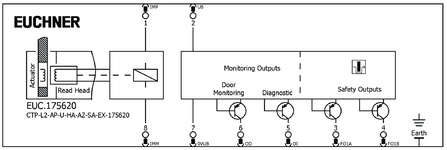

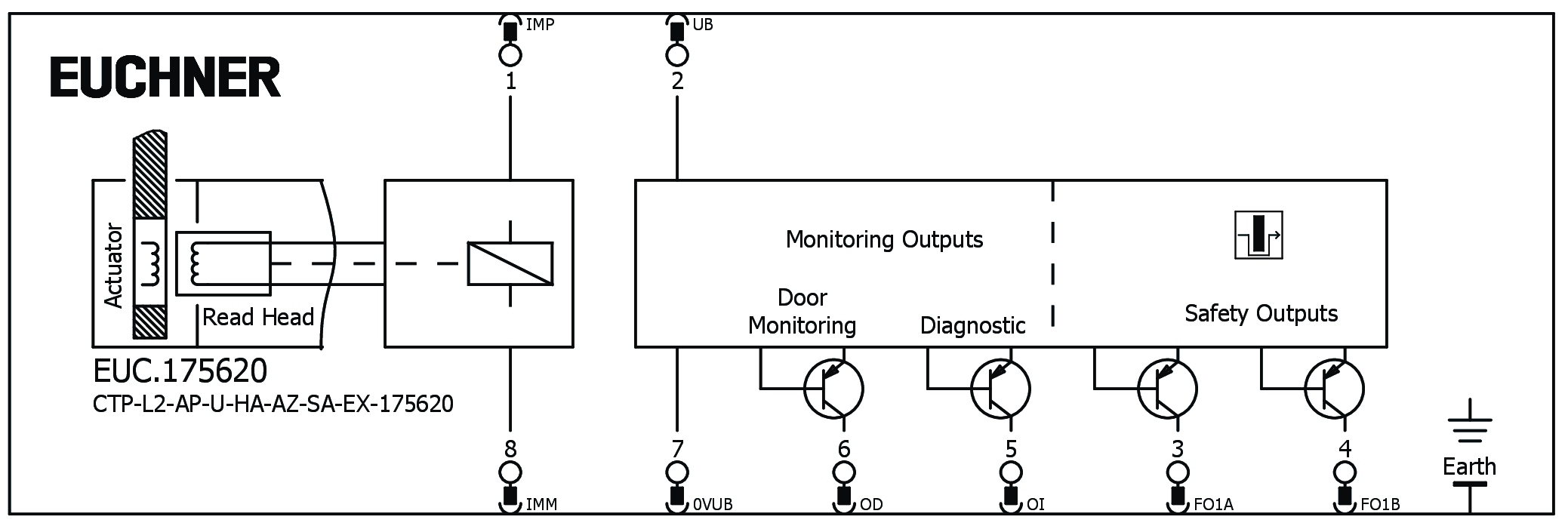

布线图
布线图

尺寸图

尺寸图
1辅助解锁装置
2锁止螺钉
3LED指示灯
4护板
5接地端子 - 用于防止静电充电。开关经由电缆接地。电缆截面积4...6 mm²

连接实例

连接实例

技术数据

审批

c_UL_us_E155795_3/11FCC_2AJ58-05_

工作区

重复精度R 10 %

电气连接值

套期保值
外部（电磁线圈工作电压IMP） 0.5 ... 8 A
外部（工作电压UB） 0.25 ... 8 A
功耗 6 W
额定绝缘电压Ui 50 V
额定冲击电压 Uimp 0.5 kV
工作电压DC
UUB 24 V DC -15% ... +15% 反极性保护，稳压，残余纹波<5％，PELV
EMC保护要求 符合EN IEC 60947-5-3标准
利用类别
DC-13 24V 150mA (注意：对于感性负载，必须使用续流二极管对输出进行保护)
电磁线圈工作电压DC
UIMP 24 V DC -15% ... +10% 反极性保护，稳压，残余纹波<5％，PELV
电磁线圈占空比 100 %
开关负载
符合UL标准 24V Dc，2类 (可替代，请参见使用说明书)
安全等级 III
电流消耗
IIMP 400 mA
IUB 40 mA
测试脉冲持续时间 max. 0.3 ms (适用于C<= 30nF且R<= 20kOhm的负载)
测试脉冲间隔 min. 100 ms
污染程度（外部，符合EN 60947-1） 3
监控输出OD、OI
输出类型 p开关，防短路功能
输出电压 0.8xUB ... UB V DC
切换电流 1 ... 50 mA
安全输出FO1A/FO1B
输出类型 2个半导体输出，PNP输出，防短路功能
输出电压
低U(FO1A) / U(FO1B) 0 ... 1 V DC
高U(FO1A) / U(FO1B) UB-1.5 ... UB V DC
差异时间
两个安全输出 max. 10 ms 符合EN IEC 60947-5-3标准
开启时间 max. 400 ms
断态电流Ir max. 0.25 mA
切换电流
每安全输出FO1A/FO1B 1 ... 150 mA

机械值和环境

Anfahrgeschwindigkeit max. 20 m/min
连接类型 1个8针M12圆形接插头
拔出力 20 N
就绪状态延时 max. 1 s
触发力 10 N
安装方向 任何
开关频率 max. 0.5 Hz
存储温度 -25 ... 70 °C
机械寿命 1 x 10⁶
超行程 5 mm
固定作用力 20 N
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65/IP66 (处于插入和拧紧状态)
环境温度
UB = 24V DC时 -20 ... 55 °C
材料
安全开关壳体 加强型热塑材料
开关触头外盖 压铸锌
锁紧力Fmax 3900 N
锁紧力FZh 3000 N (Fzh = Fmax/1.3（视使用的触发块而定）)
门锁原理 断电解锁

符合EN ISO 13849-1和EN IEC 62061的特性值

プライバシーション最大SILPFHD类别任务时间
门锁状态监控PL e-4.1x10-9420 y


杂项

防爆保护符合 ATEX 2024/34/EU 标准 II 3 G Ex ec IIC T4 Gc X / II 3 D Ex tc IIIC T110°C Dc X
UL 认证注意事项 只能通过2级UL电源或等效措施进行工作，请参见使用说明书

下载

完整软件包

仅需单击一次，即可下载所有重要文档。

目录：

  • 操作说明以及操作说明或简要说明的所有附件
  • 补充操作说明的所有数据表
  • 符合性声明
下载完整软件包 (ZIP, 5,4 MB)

单个文档

其他文档

订货数据

订货号 175620
项目名称 CTP-L2-AP-U-HA-AZ-SA-EX-175620
总重量 0,98kg
海关税则号 85365019000
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
