NMU-11VZA-M-AWS-175968 (订货号 175968)

安全开关 NMU，接线口 M20 x 1.5

  • M20 x 1.5电缆进线口
  • 1个强制断开触点
  • 1个常开触点
NMU-11VZA-M-AWS-175968 (订货号 175968)

说明

接近方向

水平和垂直

可以90°增幅进行调整

开关元件

NMU-11

缓动式开关触点1个强制断开触点 + 1个常开触点

交货范围

  • BETAETIGER-M-WS （订货号 074129）

尺寸示意图
尺寸示意图

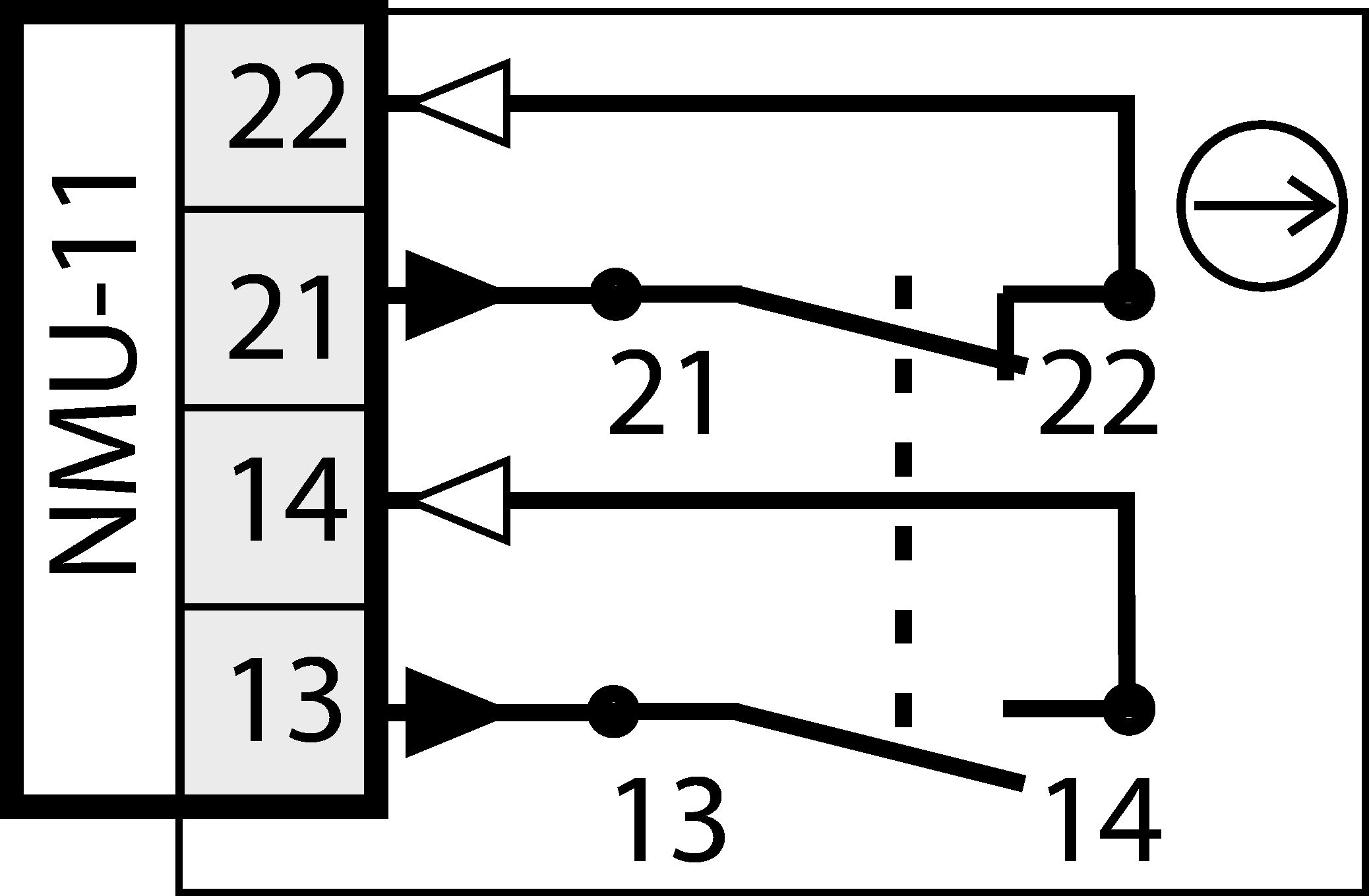

接线图 NMU-11
接线图 NMU-11
机电式安全开关正在使用

尺寸图

尺寸图
1)插入深度

连接实例

连接实例

技术数据

电气连接值

套期保值 max. 4 A gG
连接横断面 0.34 ... 1.00 mm²
额定绝缘电压Ui 30 V
额定冲击电压 Uimp 2.5 kV
利用类别
AC-15 4A 24V
DC-13 4A 24V
切换电压
最小（10 mA时） 12 V
切换电流
最小（24 V时） 1 mA
热额定电流Ith 4 A

机械值和环境

Anfahrgeschwindigkeit max. 20 m/min
接近方向 A
连接类型
1 x M20 x 1.5 (电缆密封接头最大螺纹长度 8 毫米，螺纹深度最大 7 毫米)
门位置的常开触点数 1
门位置强制断开触点数 1
拔出力 15 N
设计 短型壳体
触发频率 max. 7000 1/h
触发力 10 N
安装方向 任何
插入深度 20 mm
存储温度 -25 ... 80 °C
机械寿命 1 x 10⁶
固定作用力 2 N
切换原则 缓动式开关触点
保护等级 IP67
环境温度 -20 ... 80 °C
材料
触点 银合金，电亮金
壳体 加强型热塑材料

符合EN ISO 13849-1和EN IEC 62061的特性值

B10D任务时间
监控安全门位置1x10620 y
重要申明！值在DC-13 100 mA/24V时有效


结合触发块-M-G使用

超行程 4 mm

下载

完整软件包

仅需单击一次，即可下载所有重要文档。

目录：

  • 操作说明以及操作说明或简要说明的所有附件
  • 补充操作说明的所有数据表
  • 符合性声明
下载完整软件包 (ZIP, 2,1 MB)

单个文档

其他文档

订货数据

订货号 175968
项目名称 NMU-11VZA-M-AWS-175968
总重量 0,kg
海关税则号 85365019000
ECLASS 27-27-26-02 Safety switch with separate actuator (Type 2)
