Betätiger für Sicherheitsschalter NM.VZ
- Betätiger aus Niro
- Zwei Niro-Sicherheitsschrauben je Betätiger
Beschreibung
Betätiger abgewinkelt
Der abgewinkelte Betätiger wird bei Schiebetüren oder bei Drehtüren mit Türradien größer als 150 mm eingesetzt. Sicherheitsschrauben verhindern das Abschrauben von Betätigern.
Schrauben aus Niro
Die beiliegenden Sicherheitsschrauben können mit normalem Werkzeug eingedreht werden, lassen sich aber nicht wieder öffnen.

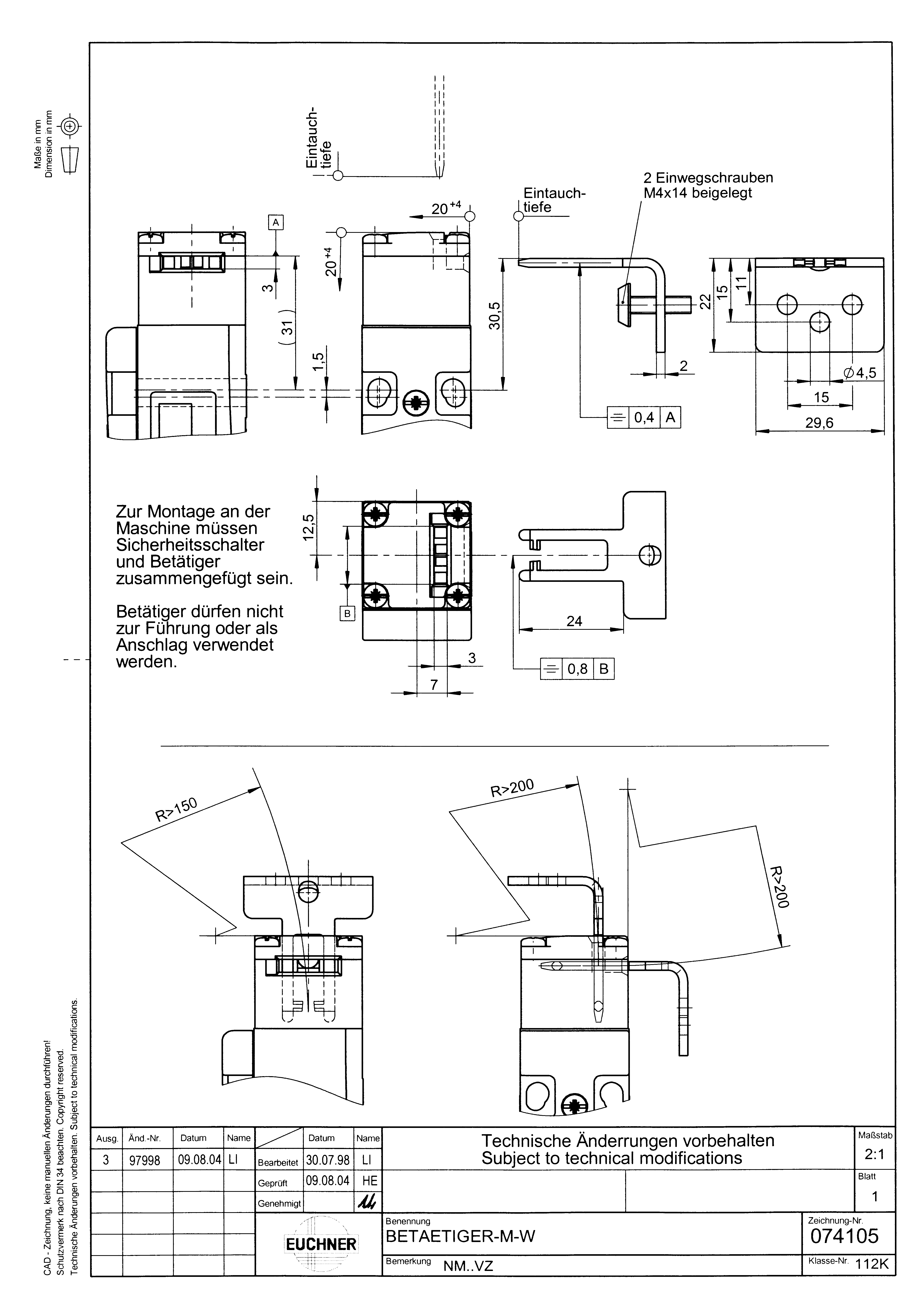

Maßzeichnungen
Maßzeichnungen
Technische Daten
Mechanische Werte und Umgebung
| Nachlauf | max. 4 mm |
| Türradius | min. 150 mm |
| Werkstoff | |
| Schraube | Stahl, rostfrei |
| Betätiger | Stahl, rostfrei |
Verschiedenes
| Verwendbarkeit Einführtrichter | ja |
Zubehör
Downloads
Verkaufsunterlagen
Sicherheitsschalter mit Kunststoffgehäuse
Dok.-Nr.
Version
Sprache
Größe
Sicherheitsschalter mit Kunststoffgehäuse
Dok.-Nr.
096955
Version
11-03/18
Sprache
Größe
6,6 MB
Safety Switches with Plastic Housing
Dok.-Nr.
096956
Version
11-03/18
Sprache
Größe
6,5 MB
Interrupteurs de sécurité avec boîtier plastique
Dok.-Nr.
100677
Version
11-03/18
Sprache
Größe
6,6 MB
Interruptores de seguridad con carcasa plástica
Dok.-Nr.
104855
Version
11-03/18
Sprache
Größe
6,6 MB
塑料壳体 的安全开关
Dok.-Nr.
116243
Version
11-03/18
Sprache
Größe
6,1 MB
Bezpečnostní spínače s plastovým pouzdrem
Dok.-Nr.
121649
Version
11-03/18
Sprache
Größe
6,5 MB
CAD-Daten
Bestelldaten
| Bestellnummer | 074077 |
| Artikelbezeichnung | BETAETIGER-M-W |
| Bruttogewicht | 0,02kg |
| Zolltarifnummer | 85389099990 |
| ECLASS | 27-27-26-06 Betätiger für sicherheitsgerichteten Positionsschalter |
