HomeProdukteZubehörkachelnC-M05F04-02X014PV10,0-ES-105556

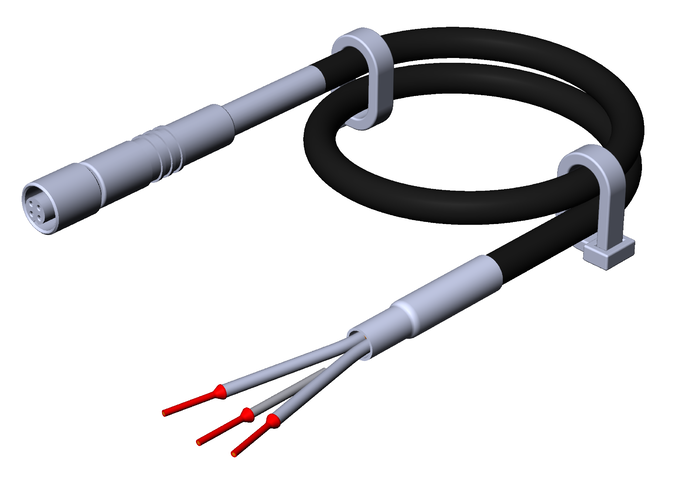

C-M05F04-02X014PV10,0-ES-105556 (Best. Nr. 105556)

Anschlussleitung mit Steckverbinder M5, 4-polig, 10m

  • M5-Buchsenstecker, 4-polig
  • Steckverbinder gerade
  • PVC-Leitung
  • Leitungslänge 10 m
  • Mit offenem Leitungsende
C-M05F04-02X014PV10,0-ES-105556 (Best. Nr. 105556)

Beschreibung

Masszeichnung
Masszeichnung

Maßzeichnungen

Maßzeichnungen
1Buchsenstecker M5, 4-polig
2Aderendhülsen
3Schrumpfschlauch
4Kontaktbelegung von der Steckseite aus gesehen

Technische Daten

Elektrische Anschlusswerte

Bemessungs-Stoßspannung nach IEC 60664-1 800 V
Schirmung Leitung ja (Cu-Geflecht, verzinnt, ca. 85%)
Überspannungskategorie nach IEC EN 60664-1 II
Anschluss 1
Verschmutzungsgrad nach EN 60664-1 3

Mechanische Werte und Umgebung

Adernkennzeichnung Farbcode
Adernquerschnitt 0,14 mm²
Anzahl Adern 2
Biegeradius dynamisch 10 x Leitungsdurchmesser
Biegeradius statisch 5 x Leitungsdurchmesser
Brandverhalten selbstverlöschend und flammwidrig (nach IEC 60332-1)
Leitungsart gerade
Leitungsdurchmesser
ca. 3.7 mm
Leitungslänge 10 m
Mantelfarbe grau
Medienbeständigkeit weitgehend beständig gegen bestimmte Öle, Säuren und Laugen
Schleppkettentauglichkeit nein
Umgebungstemperatur Leitung (dynamisch) -5 ... +70 °C
Umgebungstemperatur Leitung (statisch) -25 ... +80 °C
Werkstoff
Mantel PVC
Anschluss 2
Adernende Aderendhülse
Anschlussart offenes Leitungsende
Anschluss 1
Anschlussart Steckverbinder M5x0,5
Anschlusstyp Buchsenstecker
Isolierstoffgruppe I
Leitungsabgang gerade
Polzahl 4
Schutzart IP67 (in gestecktem Zustand)
Steckerverriegelung Schraubverschluss
Werkstoff
Steckergehäuse PUR

Bestelldaten

Bestellnummer 105556
Artikelbezeichnung C-M05F04-02X014PV10,0-ES-105556
Bruttogewicht 0,226kg
Zolltarifnummer 85389099
