C-M23F12-12XDIFPU20,0-M23M12-168002 (Best. Nr. 168002)

Verlängerungsleitung für ZSB

  • Kupplungssteckverbinder mit Buchsenkontakten, 12-polig
  • Steckverbinder mit Stiftkontakten, 12-polig
  • Schraubverriegelung M23
  • PUR-Leitung
  • Leitungslänge 20 m, gerade

Beschreibung

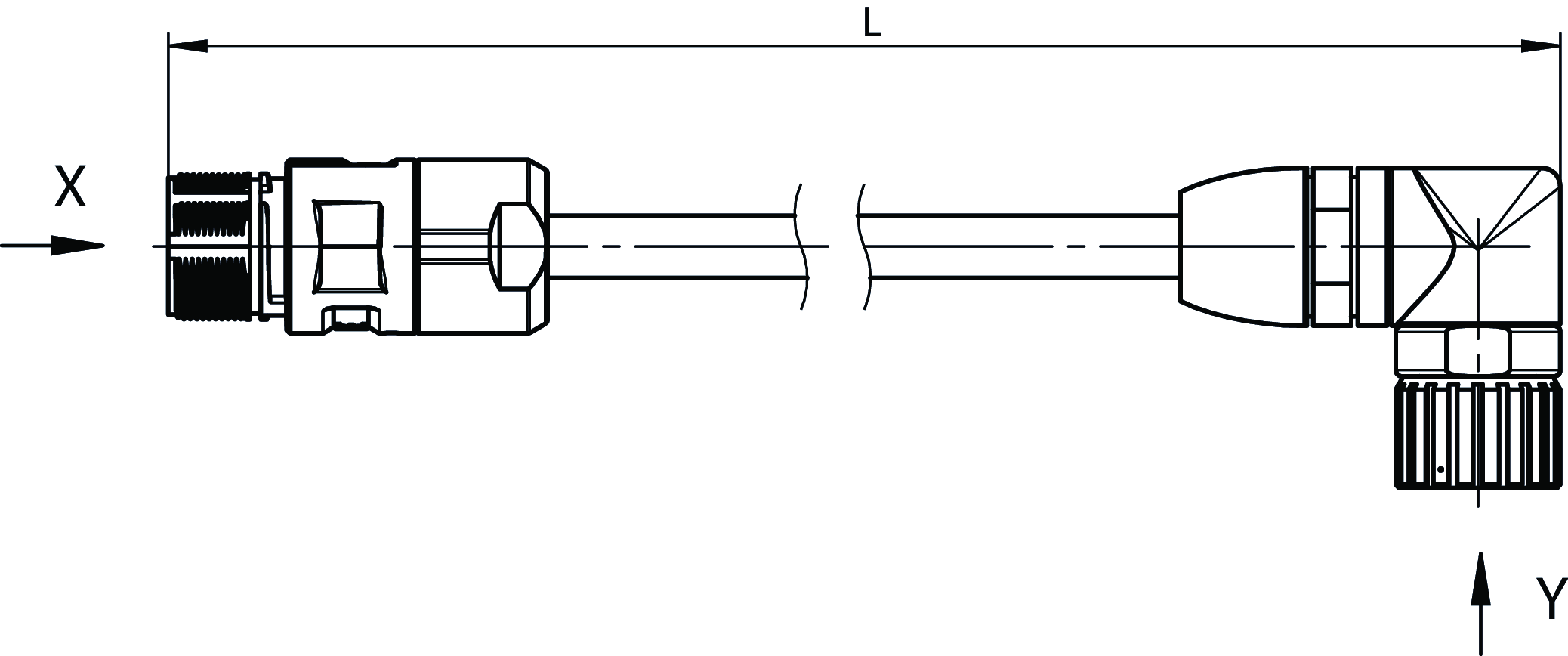

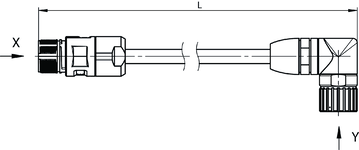

Maßzeichnung
Maßzeichnung
Maßzeichnung
Maßzeichnung
Maßzeichnung
Maßzeichnung

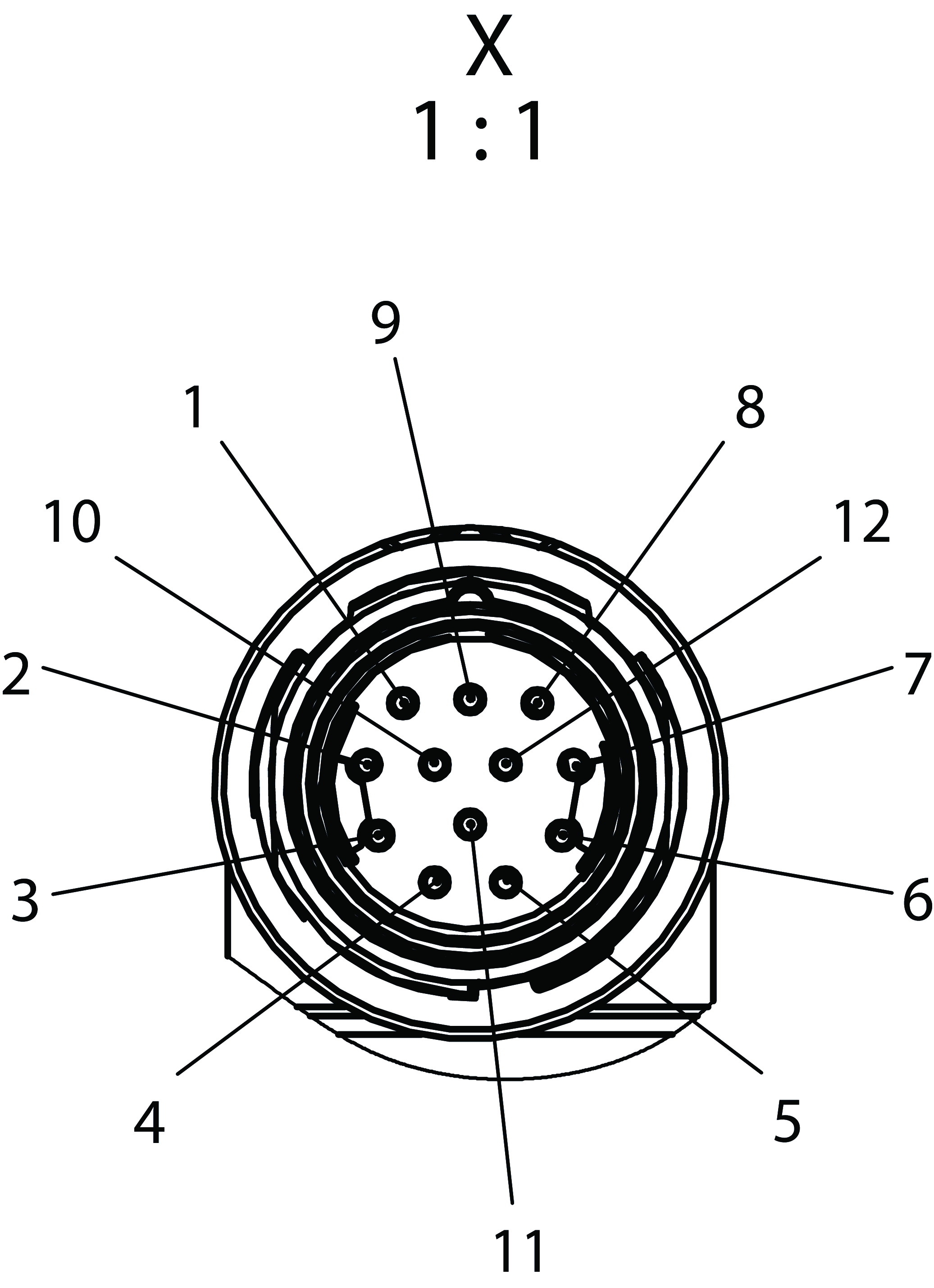

Maßzeichnungen

Maßzeichnungen

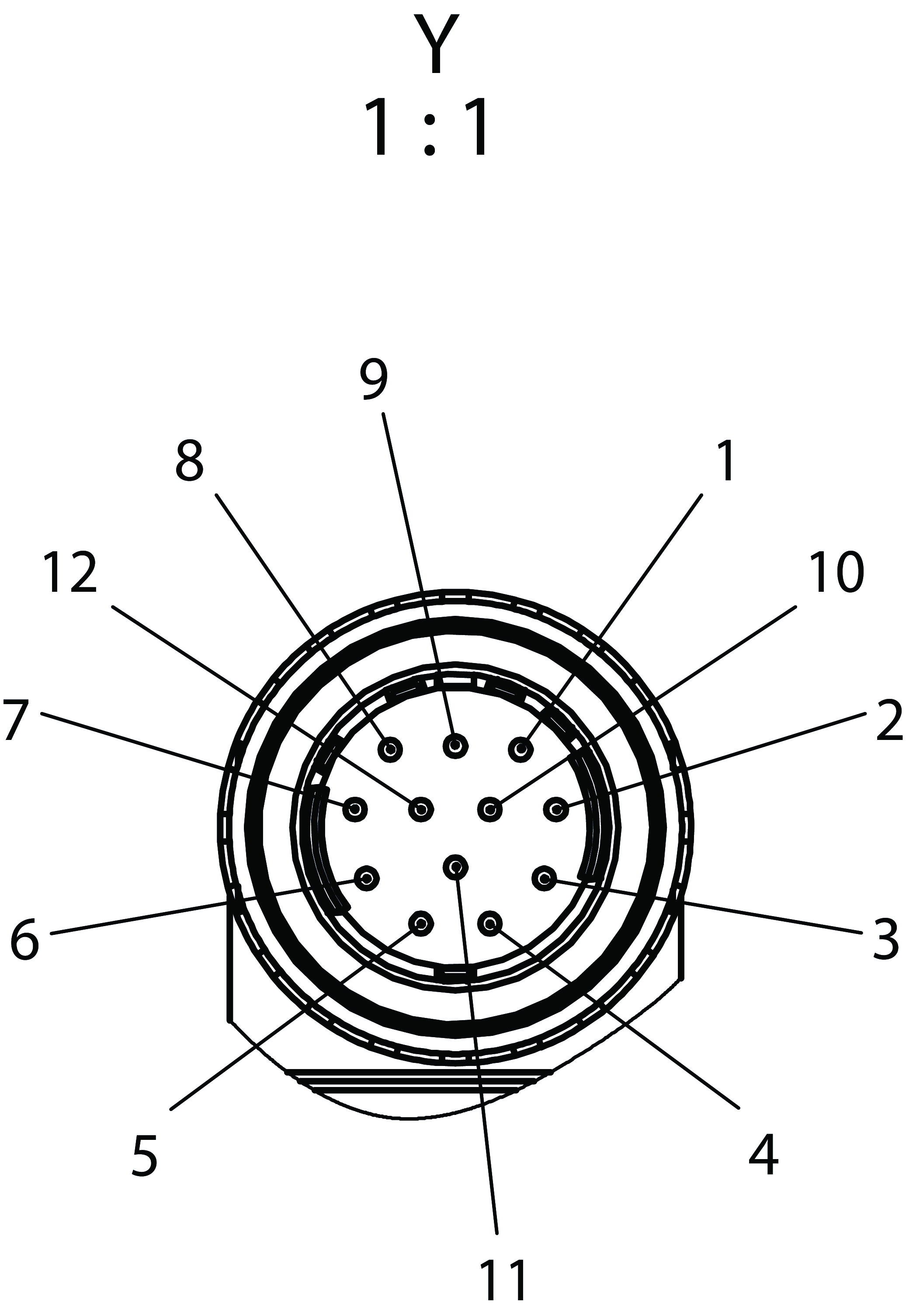

YSteckverbinder mit Stiftkontakten

Maßzeichnungen

Maßzeichnungen

Maßzeichnungen

Maßzeichnungen

Technische Daten

Mechanische Werte und Umgebung

Adernquerschnitt 4 x 0,5 mm² (geschirmt) + 4 x 0,5 mm² + 8 x 0,14 mm²
Anzahl Adern 16
Biegeradius dynamisch ≥ 15 x Leitungsdurchmesser
Biegeradius statisch ≥ 7,5 x Leitungsdurchmesser
Leitungsart gerade
Leitungsdurchmesser 9.8 mm
Leitungslänge 20 m
Schleppkettentauglichkeit nein
Umgebungstemperatur Leitung (statisch) -30 ... +80 °C
Verriegelung
Steckverbinder Schraubverriegelung M23
Werkstoff
Mantel PUR
Anschluss 1
Anschlussart Kupplungssteckverbinder
Anschlusstyp Buchsenstecker
Bezeichnung Steckverbinder PRO M23
Leitungsabgang gerade
Polzahl 12
Schutzart IP66 (im gesteckten Zustand)
Steckerverriegelung Schraubverriegleung M23
Anschluss 2
Anschlussart Steckverbinder
Anschlusstyp Stiftstecker
Bezeichnung Steckverbinder RC M23
Leitungsabgang gewinkelt
Polzahl 12
Schutzart IP67 (im gesteckten Zustand)
Steckerverriegelung Schraubverriegelung M23

Downloads

Gesamtpaket

Alle wichtigen Dokumente mit einem Klick downloaden.

Enthält:

  • Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
  • Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
  • Die Konformitätserklärung
Gesamtpaket herunterladen (ZIP, 1,2 MB)

Bestelldaten

Bestellnummer 168002
Artikelbezeichnung C-M23F12-12XDIFPU20,0-M23M12-168002
Bruttogewicht 3,62kg
Zolltarifnummer 85444290
ECLASS 27-06-03-04 Geräteanschlussleitung (Datenkabel)
