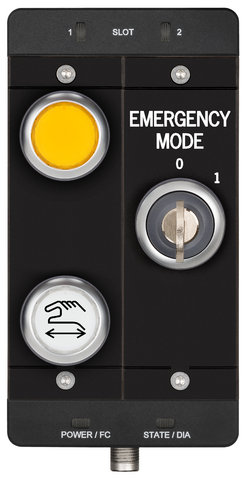

MCM-MLI-YJ2J5-KA-169608 (Best. Nr. 169608)

Erweiterungsmodul MCM-MLI... (2 Drucktaster, 1 Pilzdrucktaster)

  • Funktionserweiterung für Busmodul MBM und Zuhaltemodul MGB2-L.-MLI
  • Zwei Slots zur Aufnahme von Submodulen
  • 1 Drucktaster (Testpulsüberwacht) beleuchtet
  • 1 Drucktaster beleuchtet mit Symbol
  • 1 Schlüsselschalter, 1 x 40° Form V
  • Kompatibel mit allen Modular Geräten
MCM-MLI-YJ2J5-KA-169608 (Best. Nr. 169608)

Beschreibung

Funktion

Das MCM Modular ist direkt oder abgesetzt am Busmodul einsteckbar und kann damit als Bedienterminal betrieben werden. Es kann auch als Erweiterung der Bedienmöglichkeiten an einem Zuhaltemodul eingesetzt werden. Das MCM Modular bietet zwei Slots zur Aufnahme von Submodulen.

Erweiterbar über Anschluss an der Oberseite

Auf der Oberseite des MCM kann wahlweise ein Modulsteckverbinder oder aber ein Stecker zum direkten Anschluss einer Signalleuchte mit bis zu vier Leuchten verwendet werden.

Maßzeichnung
Maßzeichnung

Maßzeichnungen

Maßzeichnungen

Technische Daten

Zulassungen

c_UL_us_E155795_3/9TÜV Süd München_Z10 040393 0028 Rev.04

Modulsteckverbinder AC-MC-SB-M-A-157024 (Best. Nr. 157024)

Modulsteckverbinder AC-MC-SB-M-A-157024 (Best. Nr. 157024)

Elektrische Anschlusswerte

Anschlussleitung
MLI 5-Pol, M12x1
Bemessungsspannung 36 V
Nennspannung 30 V
Nennstrom
bei 40°C 4 A
Verschmutzungsgrad nach EN 60664-1 3

Mechanische Werte und Umgebung

Umgebungstemperatur -30 ... +55 °C
Anschluss 1
Anschlussart 2x M4 Schrauben
Anschlusstyp Stiftstecker
Polzahl 5
Schutzart IP65 (Nur im verschraubten Zustand mit dem dazugehörigen Gegenstücken.)
Steckzyklen 100
Werkstoff
Steckergehäuse Kunststoff
Anschluss 2
Anschlussart Schraubanschluss
Anschlusstyp Stiftstecker
Bauartspezifikation M12 EN 61076-2-101 / A-codiert
Polzahl 5
Schutzart IP65 (Nur im verschraubten Zustand mit dem dazugehörigen Gegenstücken.)
Steckzyklen 100
Werkstoff
Steckergehäuse Kunststoff, Zinkdruckguss, vernickelt
Steckerverriegelung Zinkdruckguss, vernickelt

Bedienmodule MCM-MLI-Y0000-JJ-164241 (Best. Nr. 164241)

Bedienmodule MCM-MLI-Y0000-JJ-164241 (Best. Nr. 164241)

Elektrische Anschlusswerte

Bemessungsisolationsspannung Ui 75 V
Bemessungsstoßspannung Uimp 0.5 kV
EMV-Schutzanforderungen EMV Richtlinie 2014/30/EU
Schutzklasse III
Stromaufnahme max. 75 mA
Verschmutzungsgrad (extern, nach EN 60947-1) 3

Mechanische Werte und Umgebung

Schaltfrequenz 0.25 Hz
Mechanische Lebensdauer 1 x 10⁶
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Schutzart IP65 (Im geschlossenen Zustand bei korrekter Montage der Anschlussleitungen und Submodule.)
Umgebungstemperatur
bei UB = 24 V DC -25 ... +55 °C
Werkstoff
Gehäuse Glasfaserverstärkter Kunstoff, Zinkdruckguss, vernickelt

Verschiedenes

Slotkonfiguration 1,1

AC-MC-00-0-B-156718 (Best. Nr. 156718)

AC-MC-00-0-B-156718 (Best. Nr. 156718)

Elektrische Anschlusswerte

Verschmutzungsgrad nach EN 60664-1 3

Mechanische Werte und Umgebung

Umgebungstemperatur -30 ... +55 °C
Werkstoff Glasfaserverstärkter Kunststoff
Anschluss 1
Anschlussart 2x M4 Schrauben
Schutzart IP65 (Nur im verschraubten Zustand mit den dazu vorgegebenen Basismodulen.)

Verschiedenes

Farbe schwarz
Zusätzliches Merkmal
inkl. Befestigungsschrauben
inkl. Dichtung

Submodule MSM-1-P-TA-Z000P0-J2-169417 (Best. Nr. 169417)

Submodule MSM-1-P-TA-Z000P0-J2-169417 (Best. Nr. 169417)

Bedien- und Anzeigeelemente

PositionFarbeExtrasEinlegeschildAusführungEinlegeschild AnmerkungSchaltelementAnzahlBezeichnung1LED
1gelbTaster (Testpulsüberwacht) beleuchtet2S
3weissbedrucktTaster beleuchtet1S

Elektrische Anschlusswerte

Stromaufnahme max. 22 mA
Bedien- und Anzeigeelemente
Schaltleistung max. 0.25 W
Schaltspannung 24 V
Schaltstrom 5 ... 10 mA
Spannungsversorgung LED 24 V DC

Mechanische Werte und Umgebung

Einbaulage beliebig
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Schutzart IP65 (IP20) (im eingebauten Zustand)
Umgebungstemperatur
bei UB = 24 V DC -30 ... +55 °C
Werkstoff Glasfaserverstärkter Kunststoff

Verschiedenes

Submodulbreite 1
Software ID (SW-ID) 9000039
Zusätzliches Merkmal

Submodule MSM-1-P-TA-00H100-J5-169456 (Best. Nr. 169456)

Submodule MSM-1-P-TA-00H100-J5-169456 (Best. Nr. 169456)

Bedien- und Anzeigeelemente

PositionFarbeExtrasEinlegeschildAusführungEinlegeschild AnmerkungSchaltelementAnzahlBezeichnung1LED
2Schlüsselschalter2S

Elektrische Anschlusswerte

Stromaufnahme max. 4 mA
Bedien- und Anzeigeelemente
Schaltleistung max. 0.25 W
Schaltspannung 24 V
Schaltstrom 5 ... 10 mA
Spannungsversorgung LED 24 V DC

Mechanische Werte und Umgebung

Einbaulage beliebig
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Schutzart IP65 (IP20) (im eingebauten Zustand)
Umgebungstemperatur
bei UB = 24 V DC -30 ... +55 °C
Werkstoff Glasfaserverstärkter Kunststoff

Verschiedenes

Submodulbreite 1
Software ID (SW-ID) 9000045

Komponenten

AC-MC-SB-M-A-157024
157024
AC-MC-SB-M-A-157024
Modulsteckverbinder MLI (M12), 5-polig, Stift
  • Modulsteckverbinder MLI (M12), gerade
  • Polzahl: 5-polig, Stift
MCM-MLI-Y0000-JJ-164241
164241
MCM-MLI-Y0000-JJ-164241
Erweiterungsmodul MCM-MLI... (Modul ohne Blind-Abdeckungen, 2 Steckplätze für Submodule)
  • Funktionserweiterung für Busmodul MBM und Zuhaltemodul MGB2-L.-MLI
  • Zwei Slots zur Aufnahme von Submodulen
  • Kategorie 4/PL e für die Auswertung aller Sicherheitsfunktionen
  • Offene Version (Ohne Submodule)
  • Anschlusstyp Submodule: N/P
  • Kompatibel mit allen Modular Geräten
AC-MC-00-0-B-156718
156718
AC-MC-00-0-B-156718
Abdeckung für nicht verwendete Modul-Anschlüsse
  • Abdeckung für nicht verwendete Anschlüsse
  • inkl. Befestigungsschrauben
  • inkl. Dichtung
MSM-1-P-TA-Z000P0-J2-169417
169417
MSM-1-P-TA-Z000P0-J2-169417
Submodul MSM-1-P... 2 Drucktaster (1 x Testpulsüberwacht) beleuchtet
  • Funktionserweiterung für Module MGB2 und MCM
  • Anschlusstyp: P
  • 1 Drucktaster (Testpulsüberwacht) beleuchtet
  • 1 Drucktaster beleuchtet mit Symbol
MSM-1-P-TA-00H100-J5-169456
169456
MSM-1-P-TA-00H100-J5-169456
Submodul MSM-1-P... (Schlüsselschalter Form V)
  • Funktionserweiterung für Module MGB2 und MCM
  • Anschlusstyp: P
  • Beschriftung
  • 1 Schlüsselschalter, 1 x 40° Form V
  • Einsatz bis zu einer Temperatur von -30°C

Zubehör

Downloads

Gesamtpaket

Alle wichtigen Dokumente mit einem Klick downloaden.

Enthält:

  • Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
  • Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
  • Die Konformitätserklärung
Gesamtpaket herunterladen (ZIP, 8,3 MB)

Einzeldokumente

Sonstige Dokumente

Bestelldaten

Bestellnummer 169608
Artikelbezeichnung MCM-MLI-YJ2J5-KA-169608
Bruttogewicht 0,89kg
Zolltarifnummer 85371098
ECLASS 27-24-26-03 Feldbus, Dez. Peripherie - Baugruppenträger
