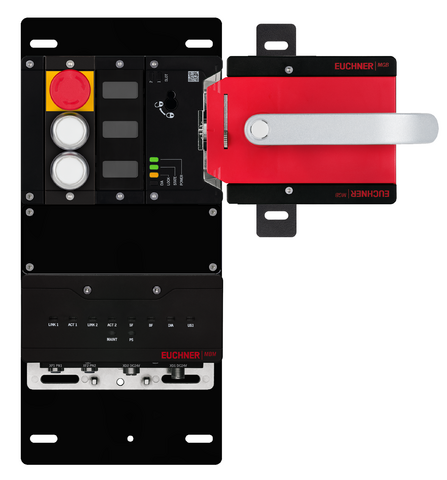

MGB2-L1HB-PN-U-S2-HA-R-173867 (Best. Nr. 173867)

Komplettset MGB2-L1...-PN (2 Drucktaster, Not-Halt, Ruhestromprinzip, Türanschlag rechts)

  • Zuhaltung mit Zuhaltungsüberwachung
  • Not-Halt nach ISO 13850
  • 2 Drucktaster beleuchtet
  • Anschluss über Steckverbinder M12 D-codiert
  • Integrierter Switch
  • Türanschlag umstellbar, Werkseinstellung: rechts
  • Unicode
MGB2-L1HB-PN-U-S2-HA-R-173867 (Best. Nr. 173867)

Beschreibung

Zuhaltungsart

MGB2-L1...

Zuhaltung durch Federkraft.
Entriegelung durch Anlegen von Spannung am Zuhaltemagnet. (Ruhestromprinzip)

PROFINET-Anbindung

Steckverbinder M12 D-codiert (M12-Stecker, L-codiert und M12-Stecker, D-codiert) nach IEC 61076-2-101

PROFINET Switch

Linienförmiger Netzaufbau durch integrierten Switch (unterstützt MRP).

Technische Daten

Zulassungen

c_UL_us_E155795_3/9EAC_RU C-DE.HX37.B.14157/20FCC_2AJ58-02_

Griffmodule MGB2-H-BA1A6-R-157369 (Best. Nr. 157369)

Griffmodule MGB2-H-BA1A6-R-157369 (Best. Nr. 157369)

Mechanische Werte und Umgebung

Einbaulage Türanschlag DIN Rechts
Lagertemperatur -30 ... 70 °C
Schutzart IP65
Umgebungstemperatur -30 ... 55 °C
Werkstoff
Gehäuse Glasfaserverstärkter Kunstoff, Zinkdruckguss, vernickelt, Nichtrostender Stahl

Verschiedenes

Zusätzliches Merkmal
mit Montageplatte
mit automatischem Sperreinsatz

Sets MGB2-L1B-PN-U-S2-HA-R-173873 (Best. Nr. 173873)

Sets MGB2-L1B-PN-U-S2-HA-R-173873 (Best. Nr. 173873)

Module MBM-PN-S2-MLI-3B-169766

Module MBM-PN-S2-MLI-3B-169766

Elektrische Anschlusswerte

Anschlussleitung
MLI 5-Pol, M12x1
Bemessungsisolationsspannung Ui 75 V
Bemessungsstoßspannung Uimp 0.5 kV
EMV-Schutzanforderungen EMV Richtlinie 2014/30/EU
maximaler Einspeisestrom im Anschlussblock
XD1, XD2 max. 12000 mA (bei Temperaturen <40°C Stromaufnahme max. 16A möglich)
Schutzklasse III
Stromaufnahme
Busmodul inkl. aller angeschlossenen Module/Submodule max. 3200 mA (bei Temperaturen <40°C Stromaufnahme max. 4A möglich)
Busmodul max. 200 mA
Verschmutzungsgrad (extern, nach EN 60947-1) 3
Spannungsversorgung XD1, XD2
Absicherung
extern min. 1 A träge
Betriebsspannung DC
L1 24 V DC -15% ... +20% ((verpolsicher, geregelt, Restwinkligkeit <5%, PELV))
Hilfsspannung DC
L2 24 V DC -15% ... +20% (Die Hilfsspannung wird für das MGB-System nicht benötigt)

Mechanische Werte und Umgebung

Anschlussart
M12 L-codiert Power (XD1 (Das Dokument PROFINET 'Cabling and Interconnection Technology' der PNO hilft bei der korrekten Auswahl von Leitungen.))
M12 L-codiert Power (XD2 (Das Dokument PROFINET 'Cabling and Interconnection Technology' der PNO hilft bei der korrekten Auswahl von Leitungen.))
nach IEC 61076-2-101, Profinet I/O Leitung, mind. Cat. 5e M12 D-codiert, geschirmt (XF2 (Das Dokument PROFINET 'Cabling and Interconnection Technology' der PNO hilft bei der korrekten Auswahl von Leitungen.))
nach IEC 61076-2-101, Profinet I/O Leitung, mind. Cat. 5e M12 D-codiert, geschirmt (XF1 (Das Dokument PROFINET 'Cabling and Interconnection Technology' der PNO hilft bei der korrekten Auswahl von Leitungen.))
Einbaulage beliebig
Lagertemperatur -25 ... 70 °C
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Schutzart IP65 (Im geschlossenen Zustand bei korrekter Montage der Anschlussleitungen und Submodule.)
Umgebungstemperatur
bei UB = 24 V DC -25 ... 55 °C
Werkstoff
Gehäuse Glasfaserverstärkter Kunstoff, Zinkdruckguss, vernickelt
ML1C / ML2C
Anschlussart Schraubanschluss
Anschlusstyp Stiftstecker
Bauartspezifikation M12 EN 61076-2-101 / A-codiert
Polzahl 5
Steckzyklen 100
ML1D
Anschlussart Steckanschluss (unverriegelt)
Anschlusstyp Stiftstecker
Polzahl 5
Steckzyklen 100

Kennwerte nach EN ISO 13849-1 / EN IEC 62061

PLmaximaler SILPFHDKategorieGebrauchsdauer
Auswerten von SicherheitssignalenPL e35.38x10-9420 y


Interface

Datenprotokoll Bus Profinet (IEC 61158 type 10)
Datenprotokoll Sicherheit Profisafe (IEC 61784-3-3)
Datenschnittstelle Ethernet

Montagezubehör AM-P-LB.2-173903

Montagezubehör AM-P-LB.2-173903

Mechanische Werte und Umgebung

Lagertemperatur -25 ... 70 °C
Werkstoff Stahl, pulverbeschichtet

Verschiedenes

Farbe schwarz
Kompatibilität Für Geräte MGB2-L und MBM
Zusätzliches Merkmal inkl. Befestigungsmaterial für die Module auf der Montageplatte

Module MGB2-L1-MLI-U-YB1E3-DA-R-174273

Module MGB2-L1-MLI-U-YB1E3-DA-R-174273

Mechanische Werte und Umgebung

Einbaulage Türanschlag DIN Rechts

Zuhaltemodule MGB2-L1-MLI-U-Y0000-BJ-136776 (Best. Nr. 136776)

Zuhaltemodule MGB2-L1-MLI-U-Y0000-BJ-136776 (Best. Nr. 136776)

Elektrische Anschlusswerte

Bemessungsisolationsspannung Ui 75 V
Bemessungsstoßspannung Uimp 0.5 kV
EMV-Schutzanforderungen EMV Richtlinie 2014/30/EU
Schutzklasse III
Stromaufnahme max. 350 mA
Transponder-Codierung Unicode
Verschmutzungsgrad (extern, nach EN 60947-1) 3

Mechanische Werte und Umgebung

Schaltfrequenz 0.25 Hz
Lagertemperatur -30 ... 70 °C
Mechanische Lebensdauer
bei Verwendung als Türanschlag und 1 Joule Aufprallenergie 0.2 x 10⁶
bei Verwendung als Türanschlag und 2 Joule Aufprallenergie 0.1 x 10⁶
Gesamt 1 x 10⁶
Reaktionszeit Siehe Betriebsanleitung Busmodul MBM-...
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Schutzart IP65 (Im geschlossenen Zustand bei korrekter Montage der Anschlussleitungen und Submodule.)
Umgebungstemperatur
bei UB = 24 V DC -30 ... 55 °C
Werkstoff
Gehäuse Glasfaserverstärkter Kunstoff, Zinkdruckguss, vernickelt
Zuhaltekraft FZh 2000 N
Zuhaltungsprinzip Ruhestromprinzip

Kennwerte nach EN ISO 13849-1 / EN IEC 62061

PLmaximaler SILPFHDKategorieGebrauchsdauer
Ansteuern der ZuhaltungPL e32.62x10-9420 y
Überwachen der Stellung der Schutzeinrichtung PL e32.62x10-9420 y
Überwachen der ZuhaltungPL e32.62x10-9420 y
Auswerten von SicherheitssignalenPL e32.62x10-9420 y
Gilt für alle in Submodulen enthaltenen Sicherheitsfunktionen wie Not-Halt, Zustimmtaster usw.


Verschiedenes

Slotkonfiguration 1,1

Submodule MSM-1-N-AA-QQQ-B1-137610 (Best. Nr. 137610)

Submodule MSM-1-N-AA-QQQ-B1-137610 (Best. Nr. 137610)

Bedien- und Anzeigeelemente

PositionFarbeExtrasEinlegeschildAusführungSchaltelementEinlegeschild AnmerkungAnzahlBezeichnung1LED
1Position für Einlegeschild
2Position für Einlegeschild
3Position für Einlegeschild

Mechanische Werte und Umgebung

Einbaulage beliebig
Lagertemperatur -30 ... 70 °C
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Umgebungstemperatur
bei UB = 24 V DC -30 ... 55 °C
Werkstoff Glasfaserverstärkter Kunststoff

Verschiedenes

Submodulbreite 1
Einlegeschild
AnzahlBeschriftungAnmerkung
3ohne Aufschrift
Zusätzliches Merkmal inkl. Etikettenhalter Id. Nr. 156732

Modulsteckverbinder AC-MC-SB-M-A-157024 (Best. Nr. 157024)

Modulsteckverbinder AC-MC-SB-M-A-157024 (Best. Nr. 157024)

Elektrische Anschlusswerte

Anschlussleitung
MLI 5-Pol, M12x1
Bemessungsspannung 36 V
Nennspannung 30 V
Nennstrom
bei 40°C 4 A
Verschmutzungsgrad nach EN 60664-1 3

Mechanische Werte und Umgebung

Lagertemperatur -30 ... 70 °C
Umgebungstemperatur -30 ... 55 °C
Anschluss 1
Anschlussart 2x M4 Schrauben
Anschlusstyp Stiftstecker
Polzahl 5
Schutzart IP65 (Nur im verschraubten Zustand mit dem dazugehörigen Gegenstücken.)
Steckzyklen 100
Werkstoff
Steckergehäuse Kunststoff
Anschluss 2
Anschlussart Schraubanschluss
Anschlusstyp Stiftstecker
Bauartspezifikation M12 EN 61076-2-101 / A-codiert
Polzahl 5
Schutzart IP65 (Nur im verschraubten Zustand mit dem dazugehörigen Gegenstücken.)
Steckzyklen 100
Werkstoff
Steckerverriegelung Zinkdruckguss, vernickelt
Steckergehäuse Kunststoff, Zinkdruckguss, vernickelt

Submodule MSM-1-P-CA-APP-E3-163119 (Best. Nr. 163119)

Submodule MSM-1-P-CA-APP-E3-163119 (Best. Nr. 163119)

Bedien- und Anzeigeelemente

PositionFarbeExtrasEinlegeschildAusführungSchaltelementEinlegeschild AnmerkungAnzahlBezeichnung1LED
1Not-Halt2ZÖ
2Taster beleuchtet1S
3Taster beleuchtet1S

Elektrische Anschlusswerte

Stromaufnahme max. 24 mA
Bedien- und Anzeigeelemente
Schaltleistung max. 0.25 W
Schaltspannung 24 V
Schaltstrom 5 ... 10 mA
Spannungsversorgung LED 24 V DC
Not-Halt
Schaltleistung max. 0.25 W
Schaltspannung 5 ... 24 V
Schaltstrom 1 ... 100 mA

Mechanische Werte und Umgebung

Einbaulage beliebig
Lagertemperatur -25 ... 70 °C
Reaktionszeit Siehe Betriebsanleitung Busmodul MBM-... bzw. Verriegelungs- / Zuhaltemodul MGB2-I.-BR-... / MGB2-L.-BR-...
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Schutzart IP65 (IP20) (im eingebauten Zustand)
Umgebungstemperatur
bei UB = 24 V DC -25 ... 55 °C
Werkstoff Glasfaserverstärkter Kunststoff

Kennwerte nach EN ISO 13849-1 / EN IEC 62061

B10DGebrauchsdauer
Not-Halt0.13x10620 y


Verschiedenes

Submodulbreite 1
Software ID (SW-ID) 163119
Zusätzliches Merkmal inkl. Blenden-Set Id. Nr. 120344

AC-MC-00-0-B-156718 (Best. Nr. 156718)

AC-MC-00-0-B-156718 (Best. Nr. 156718)

Elektrische Anschlusswerte

Verschmutzungsgrad nach EN 60664-1 3

Mechanische Werte und Umgebung

Lagertemperatur -30 ... 70 °C
Umgebungstemperatur -30 ... 55 °C
Werkstoff Glasfaserverstärkter Kunststoff
Anschluss 1
Anschlussart 2x M4 Schrauben
Schutzart IP65 (Nur im verschraubten Zustand mit den dazu vorgegebenen Basismodulen.)

Verschiedenes

Farbe schwarz
Zusätzliches Merkmal
inkl. Befestigungsschrauben
inkl. Dichtung

Komponenten

MGB2-H-BA1A6-R-157369
157369
MGB2-H-BA1A6-R-157369
Griffmodul MGB2-H... (Türklinke, mit automatischem Sperreinsatz, Türanschlag rechts)
  • Intelligente Riegelzunge
  • Sperreinsatz ausklappbar
  • Zweiter Sperreinsatz selbstausfahrend
  • Türgriff
  • Montageplatte
  • Türanschlag umstellbar, Werkseinstellung: rechts
MGB2-L1B-PN-U-S2-HA-R-173873
173873
MGB2-L1B-PN-U-S2-HA-R-173873
Komplettset MGB2-L1...-PN (2 Drucktaster, Not-Halt, Ruhestromprinzip, Türanschlag rechts)
  • Zuhaltung mit Zuhaltungsüberwachung
  • Not-Halt nach ISO 13850
  • 2 Drucktaster beleuchtet
  • Anschluss über Steckverbinder M12 D-codiert
  • Integrierter Switch
  • Türanschlag umstellbar, Werkseinstellung: rechts
  • Unicode

Zubehör

Downloads

Gesamtpaket

Alle wichtigen Dokumente mit einem Klick downloaden.

Enthält:

  • Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
  • Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
  • Die Konformitätserklärung
Gesamtpaket herunterladen (ZIP, 73,5 MB)

Einzeldokumente

Sonstige Dokumente

Bestelldaten

Bestellnummer 173867
Artikelbezeichnung MGB2-L1HB-PN-U-S2-HA-R-173867
Bruttogewicht 0,kg
Zolltarifnummer 85371098
ECLASS 27-27-24-05 Sicherheitsgerichteter Transponderschalter mit Zuhaltung
