MGB2-L1HE-MLI-U-CC-R-176071 (Best. Nr. 176071)

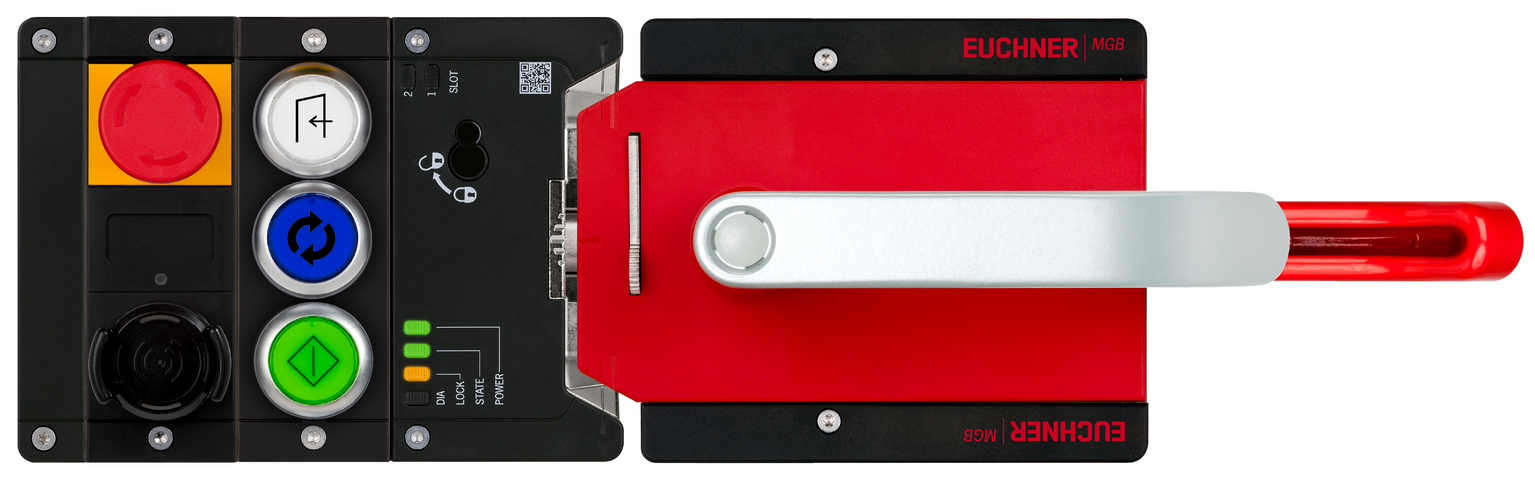

Zuhalteset MGB2-L1... (3 Drucktaster beleuchtet, Not-Halt, CKS2 Schlüsselaufnahme, Einlegeschild, Ruhestromprinzip, Türanschlag rechts)

  • Zuhaltung mit Zuhaltungsüberwachung
  • Not-Halt nach ISO 13850
  • Aussparung für Einlegeschild
  • CKS2 Schlüsselaufnahme mit integrierter Auswerteelektronik
  • 3 Drucktaster beleuchtet mit Symbol
  • Türanschlag rechts
  • Von innen verschließbar
  • Mit Fluchtentriegelung
  • Unicode
  • Für den Anschluss an ein beliebiges Busmodul MBM
  • Abgesetzte oder direkte Montage des Busmoduls MBM
MGB2-L1HE-MLI-U-CC-R-176071 (Best. Nr. 176071)

Beschreibung

Zuhaltungsart

MGB2-L1...

Zuhaltung durch Federkraft.
Entriegelung durch Anlegen von Spannung am Zuhaltemagnet. (Ruhestromprinzip)

Flexible Anbindung an ein beliebiges Busmodul MBM

Das Zuhalteset kann an ein beliebiges Busmodul MBM angeschlossen werden und ist somit ideal für die Ergänzung oder Erweiterung bereits vorhandener Systeme.

Abgesetzte Montage

Bei beengten Platzverhältnissen kann das Busmodul an das Zuhalteset abgesetzt montiert werden.

Maßzeichnung
Maßzeichnung
Maßzeichnung
Maßzeichnung

Maßzeichnungen

Maßzeichnungen

Maßzeichnungen

Maßzeichnungen

Technische Daten

Zulassungen

c_UL_us_E155795_3/9EAC_RU C-DE.HX37.B.14157/20FCC_2AJ58-02_

Fluchtentriegelung MGB-E-A-100465 (Best. Nr. 100465)

Fluchtentriegelung MGB-E-A-100465 (Best. Nr. 100465)

Mechanische Werte und Umgebung

Einbaulage beliebig
Lagertemperatur -30 ... 70 °C
Mechanische Lebensdauer 1 x 10⁶
Umgebungstemperatur -30 ... 55 °C
Werkstoff
Gehäuse Zinkdruckguss / nichtrostender Stahl pulverbeschichtet

Verschiedenes

Produktversionsnummer V2.0.0

Griffmodule MGB2-H-BA1A8-R-157021 (Best. Nr. 157021)

Griffmodule MGB2-H-BA1A8-R-157021 (Best. Nr. 157021)

Mechanische Werte und Umgebung

Einbaulage Türanschlag DIN Rechts
Lagertemperatur -30 ... 70 °C
Schutzart IP65
Umgebungstemperatur -30 ... 55 °C
Werkstoff
Gehäuse Glasfaserverstärkter Kunstoff, Zinkdruckguss, vernickelt, Nichtrostender Stahl

Verschiedenes

Zusätzliches Merkmal
Verschließbar über Fluchtentriegelung
mit automatischem Sperreinsatz

Mechanische Werte und Umgebung

Einbaulage Türanschlag DIN Rechts

Module MGB2-L1-MLI-U-Y0000-BJ-136776

Module MGB2-L1-MLI-U-Y0000-BJ-136776

Elektrische Anschlusswerte

Bemessungsisolationsspannung Ui 75 V
Bemessungsstoßspannung Uimp 0.5 kV
EMV-Schutzanforderungen EMV Richtlinie 2014/30/EU
Schutzklasse III
Stromaufnahme max. 350 mA
Transponder-Codierung Unicode
Verschmutzungsgrad (extern, nach EN 60947-1) 3

Mechanische Werte und Umgebung

Schaltfrequenz 0.25 Hz
Lagertemperatur -30 ... 70 °C
Mechanische Lebensdauer
bei Verwendung als Türanschlag und 1 Joule Aufprallenergie 0.2 x 10⁶
bei Verwendung als Türanschlag und 2 Joule Aufprallenergie 0.1 x 10⁶
Gesamt 1 x 10⁶
Reaktionszeit Siehe Betriebsanleitung Busmodul MBM-...
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Schutzart IP65 (Im geschlossenen Zustand bei korrekter Montage der Anschlussleitungen und Submodule.)
Umgebungstemperatur
bei UB = 24 V DC -30 ... 55 °C
Werkstoff
Gehäuse Glasfaserverstärkter Kunstoff, Zinkdruckguss, vernickelt
Zuhaltekraft FZh 2000 N
Zuhaltungsprinzip Ruhestromprinzip

Kennwerte nach EN ISO 13849-1 / EN IEC 62061

PLmaximaler SILPFHDKategorieGebrauchsdauer
Ansteuern der ZuhaltungPL e32.62x10-9420 y
Überwachen der Stellung der Schutzeinrichtung PL e32.62x10-9420 y
Überwachen der ZuhaltungPL e32.62x10-9420 y
Auswerten von SicherheitssignalenPL e32.62x10-9420 y
Gilt für alle in Submodulen enthaltenen Sicherheitsfunktionen wie Not-Halt, Zustimmtaster usw.


Verschiedenes

Slotkonfiguration 1,1

Anschlusszubehör AC-MC-SB-M-A-157024

Anschlusszubehör AC-MC-SB-M-A-157024

Elektrische Anschlusswerte

Anschlussleitung
MLI 5-Pol, M12x1
Bemessungsspannung 36 V
Nennspannung 30 V
Nennstrom
bei 40°C 4 A
Verschmutzungsgrad nach EN 60664-1 3

Mechanische Werte und Umgebung

Lagertemperatur -30 ... 70 °C
Umgebungstemperatur -30 ... 55 °C
Anschluss 1
Anschlussart 2x M4 Schrauben
Anschlusstyp Stiftstecker
Polzahl 5
Schutzart IP65 (Nur im verschraubten Zustand mit dem dazugehörigen Gegenstücken.)
Steckzyklen 100
Werkstoff
Steckergehäuse Kunststoff
Anschluss 2
Anschlussart Schraubanschluss
Anschlusstyp Stiftstecker
Bauartspezifikation M12 EN 61076-2-101 / A-codiert
Polzahl 5
Schutzart IP65 (Nur im verschraubten Zustand mit dem dazugehörigen Gegenstücken.)
Steckzyklen 100
Werkstoff
Steckergehäuse Kunststoff, Zinkdruckguss, vernickelt
Steckerverriegelung Zinkdruckguss, vernickelt

Anschlusszubehör AC-MC-SB-F-A-157028

Anschlusszubehör AC-MC-SB-F-A-157028

Elektrische Anschlusswerte

Anschlussleitung
MLI 5-Pol, M12x1
Bemessungsspannung 36 V
Nennspannung 30 V
Nennstrom
bei 40°C 4 A
Verschmutzungsgrad nach EN 60664-1 3

Mechanische Werte und Umgebung

Lagertemperatur -30 ... 70 °C
Umgebungstemperatur -30 ... 55 °C
Anschluss 1
Anschlussart 2x M4 Schrauben
Anschlusstyp Buchsenstecker
Polzahl 5
Schutzart IP65 (Nur im verschraubten Zustand mit dem dazugehörigen Gegenstücken.)
Steckzyklen 100
Werkstoff
Steckergehäuse Kunststoff
Anschluss 2
Anschlussart Schraubanschluss
Anschlusstyp Buchsenstecker
Bauartspezifikation M12 EN 61076-2-101
Polzahl 5
Schutzart IP65 (Nur im verschraubten Zustand mit dem dazugehörigen Gegenstücken.)
Steckzyklen 100
Werkstoff
Steckergehäuse Kunststoff, Zinkdruckguss, vernickelt
Steckerverriegelung Zinkdruckguss, vernickelt

Submodule MSM-1-R-CKS2-FLX-A0Q0FS-Q1-174773

Submodule MSM-1-R-CKS2-FLX-A0Q0FS-Q1-174773

Bedien- und Anzeigeelemente

PositionFarbeExtrasEinlegeschildAusführungSchaltelementEinlegeschild AnmerkungAnzahlBezeichnung1LED
1Not-Halt2ZÖ
212,5x27mmPosition für Einlegeschild
3CKS2 Schlüsselsystem

Elektrische Anschlusswerte

Stromaufnahme max. 50 mA
Bedien- und Anzeigeelemente
Schaltleistung max. 0.25 W
Schaltspannung 24 V
Schaltstrom 5 ... 10 mA
Spannungsversorgung LED 24 V DC
Not-Halt
Schaltleistung max. 0.25 W
Schaltspannung 5 ... 24 V
Schaltstrom 1 ... 100 mA

Mechanische Werte und Umgebung

Einbaulage beliebig
Lagertemperatur -25 ... 70 °C
Reaktionszeit Siehe Betriebsanleitung Busmodul MBM-... bzw. Verriegelungs- / Zuhaltemodul MGB2-I.-BR-... / MGB2-L.-BR-...
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Schutzart IP65 (IP20) (IP 65: Nur im verschraubten Zustand mit den dazu vorgegebenen Basismodulen.)
Umgebungstemperatur
bei UB = 24V DC -25 ... 55 °C
Werkstoff Glasfaserverstärkter Kunststoff

Kennwerte nach EN ISO 13849-1 / EN IEC 62061

PLmaximaler SILPFHDKategorieGebrauchsdauer
Sichere SchlüsselerkennungPL e33.37x10-9420 y


B10DGebrauchsdauer
Not-Halt0.13x10620 y


Verschiedenes

Submodulbreite 1
Einlegeschild
AnzahlBeschriftungAnmerkung
1ohne Aufschrift
Software ID (SW-ID) 9000065

Submodule MSM-1-P-CA-PPP-Q6-175362

Submodule MSM-1-P-CA-PPP-Q6-175362

Bedien- und Anzeigeelemente

PositionFarbeExtrasEinlegeschild AnmerkungEinlegeschildSchaltelementAusführungAnzahlBezeichnung1LED
1weissbedruckt1STaster beleuchtet
2blaubedruckt1STaster beleuchtet
3grünbedruckt1STaster beleuchtet

Elektrische Anschlusswerte

Stromaufnahme max. 30 mA
Bedien- und Anzeigeelemente
Schaltleistung max. 0.25 W
Schaltspannung 24 V
Schaltstrom 5 ... 10 mA
Spannungsversorgung LED 24 V DC

Mechanische Werte und Umgebung

Einbaulage beliebig
Lagertemperatur -25 ... 70 °C
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Schutzart IP65 (IP20) (im eingebauten Zustand)
Umgebungstemperatur
bei UB = 24 V DC -25 ... 55 °C
Werkstoff Glasfaserverstärkter Kunststoff

Verschiedenes

Submodulbreite 1
Software ID (SW-ID) 9000003

Komponenten

MGB-E-A-100465
100465
MGB-E-A-100465
Fluchtentriegelung MGB-E-A...
  • Fluchtentriegelung aus dem Gefahrenbereich
  • Türgriff signalrot
  • Ausgelegt für Türprofile bis 40 mm
  • Verlängerte Betätigungsachse für stärkere Türen (optional erhältlich)
MGB2-H-BA1A8-R-157021
157021
MGB2-H-BA1A8-R-157021
Griffmodul MGB2-H... (Türgriff, mit automatischem Sperreinsatz, bei Verwendung Fluchtentriegelung von innen verschließbar, Türanschlag rechts)
  • Intelligente Riegelzunge
  • Sperreinsatz ausklappbar
  • Zweiter Sperreinsatz selbstausfahrend
  • Von innen verschließbar
  • Türgriff
  • Türanschlag: rechts, nicht umstellbar
MGB2-L1-MLI-U-YQ6Q1-CC-R-176073
176073
MGB2-L1-MLI-U-YQ6Q1-CC-R-176073
Zuhaltemodul MGB2-L1-MLI... (3 Drucktaster beleuchtet, Not-Halt, CKS2 Schlüsselaufnahme, Einlegeschild, Ruhestromprinzip, Türanschlag rechts)
  • Zuhaltung für den Personen- oder Prozessschutz
  • Zuhaltemodul MGB2 für den Anschluss an ein Busmodul MBM
  • Verriegelung mit überwachter Zuhaltung
  • Kategorie 4/PL e für die Auswertung aller Sicherheitsfunktionen
  • 1 Not-Halt nach ISO 13850
  • Aussparung für Einlegeschild
  • CKS2 Schlüsselaufnahme mit integrierter Auswerteelektronik
  • 3 Drucktaster beleuchtet mit Symbol
  • Türanschlag umstellbar, Werkseinstellung: rechts
  • Unicode
  • Kompatibel mit allen Modular Geräten

Zubehör

Downloads

Gesamtpaket

Alle wichtigen Dokumente mit einem Klick downloaden.

Enthält:

  • Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
  • Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
  • Die Konformitätserklärung
Gesamtpaket herunterladen (ZIP, 34,0 MB)

Einzeldokumente

Sonstige Dokumente

Bestelldaten

Bestellnummer 176071
Artikelbezeichnung MGB2-L1HE-MLI-U-CC-R-176071
Bruttogewicht 0,kg
Zolltarifnummer 85371098
ECLASS 27-27-24-05 Sicherheitsgerichteter Transponderschalter mit Zuhaltung
