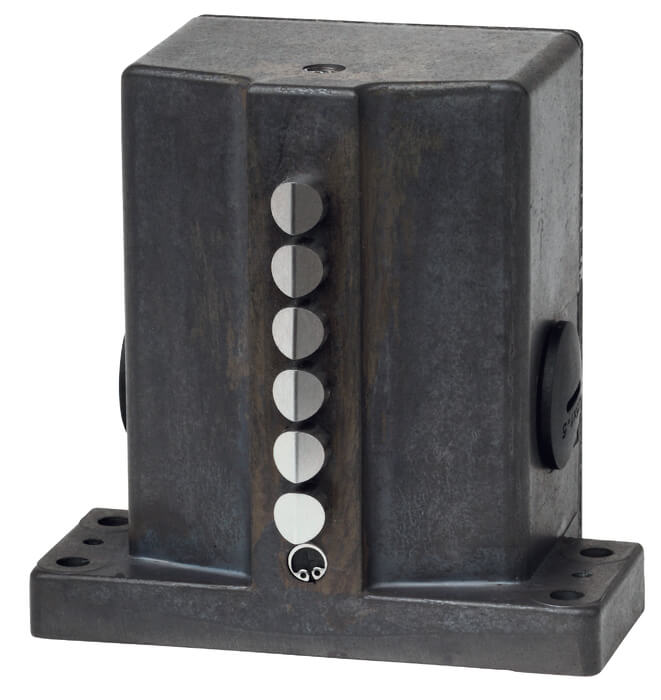

GSBF05D16-502-M (Best. Nr. 088371)

Baureihe GSBF... 16 mm mechanisch

  • Stößelabstand 16 mm
  • Gehäusebauform stehend
  • Schutzart IP67 nach IEC 60529
GSBF05D16-502-M (Best. Nr. 088371)

Beschreibung

Schaltelement

ES 502 ESprungschaltglied 1 Ö + 1 S
Maßzeichnung
Maßzeichnung
ES 502 E
ES 502 E

Maßzeichnung

ES 502 E

Technische Daten

Zulassungen

Zulassung EAC

Mechanische Werte und Umgebung

Bauform stehend
Gehäusewerkstoff
Gehäuse Aluminium-Druckguss eloxiert
Masse
netto 1,1 kg
Umgebungstemperatur -5 ... 80 °C
Schutzart IP67
Mechanische Lebensdauer 30 x 106
Kontaktwerkstoff Silberlegierung, hauchvergoldet
Schaltprinzip Sprungschaltglied (Schließzeit < 4 ms Prelldauer < 3 ms)
Stößelabstand 16 mm
Einbaulage beliebig
Anzahl Schaltelemente 5
Anzahl Öffner 5
Anzahl Schließer 5
Anschlussart
4 x M25 x 1,5
Anfahrgeschwindigkeit 0,01 ... 40 m/min
Betätigungselement Dachstößel (Schaltpunktgenauigkeit ± 0,002. Die reproduzierbare Schaltpunktgenauigkeit bezieht sich auf den axialen Weg des Stößels und dem mit ca. 2000 Schaltspielen eingefahrenen Schaltelement ES 502 E.)
Betätigungskraft min.20 N

Elektrische Anschlusswerte

thermischer Bemessungsstrom Ith 8 A
Gebrauchskategorie nach EN 60947-5-1
AC-15 6A 230V
DC-13 6A 24V
AC-12 8A 250V
Kurzschlussschutz nach IEC 60269-1 8A gG
Bemessungsisolationsspannung Ui 250 V
Bemessungsstoßspannungsfestigkeit Uimp 2,5 kV
Schaltstrom
min. bei DC 12V min.10 mA
Anschlussquerschnitt 0,34 ... 1,5 mm²
