RGBF03D12-502AM-M (Best. Nr. 088365)

Baureihe RGBF...AM 12 mm mechanisch

  • Mit außen liegender Membran
  • Stößelabstand 12 mm
  • Gehäusebauform stehend nach DIN 43697
  • Schutzart IP67 nach IEC 60529
RGBF03D12-502AM-M (Best. Nr. 088365)

Beschreibung

Außen liegende Membran

Die außen liegende Membran schützt die Stößelführung vor Eindringen feinster Stäube (Schleif-, Guss-, Glasstaub usw.) und verhindert somit ein Festsitzen der Stößel. Gleichzeitig kann mit dieser AM-Ausführung das Verkleben der Stößel, hauptsächlich hervorgerufen durch stark harzende Kühlschmierstoffe, wirksam verhindert werden.

Schaltelemente

ES 502 ESprungschaltglied 1 Ö + 1 S

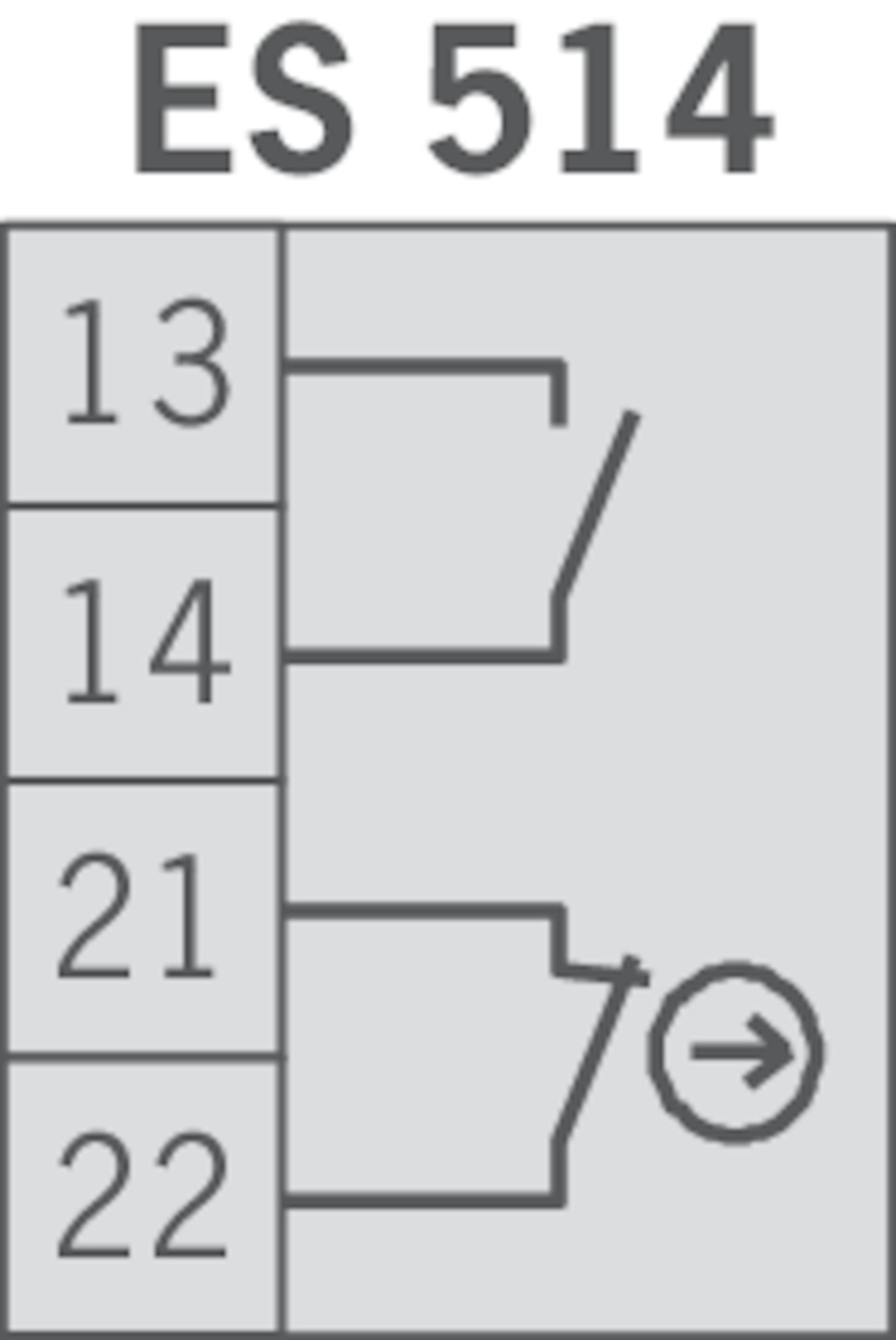

ES 514Sprungschaltglied 1 Ö + 1 S (auf Anfrage)

LED-Funktionsanzeige

LED-Funktionsanzeige auf Anfrage möglich.

Maßzeichnung
Maßzeichnung
Anschlussplan
Anschlussplan
Anschlussplan
Anschlussplan

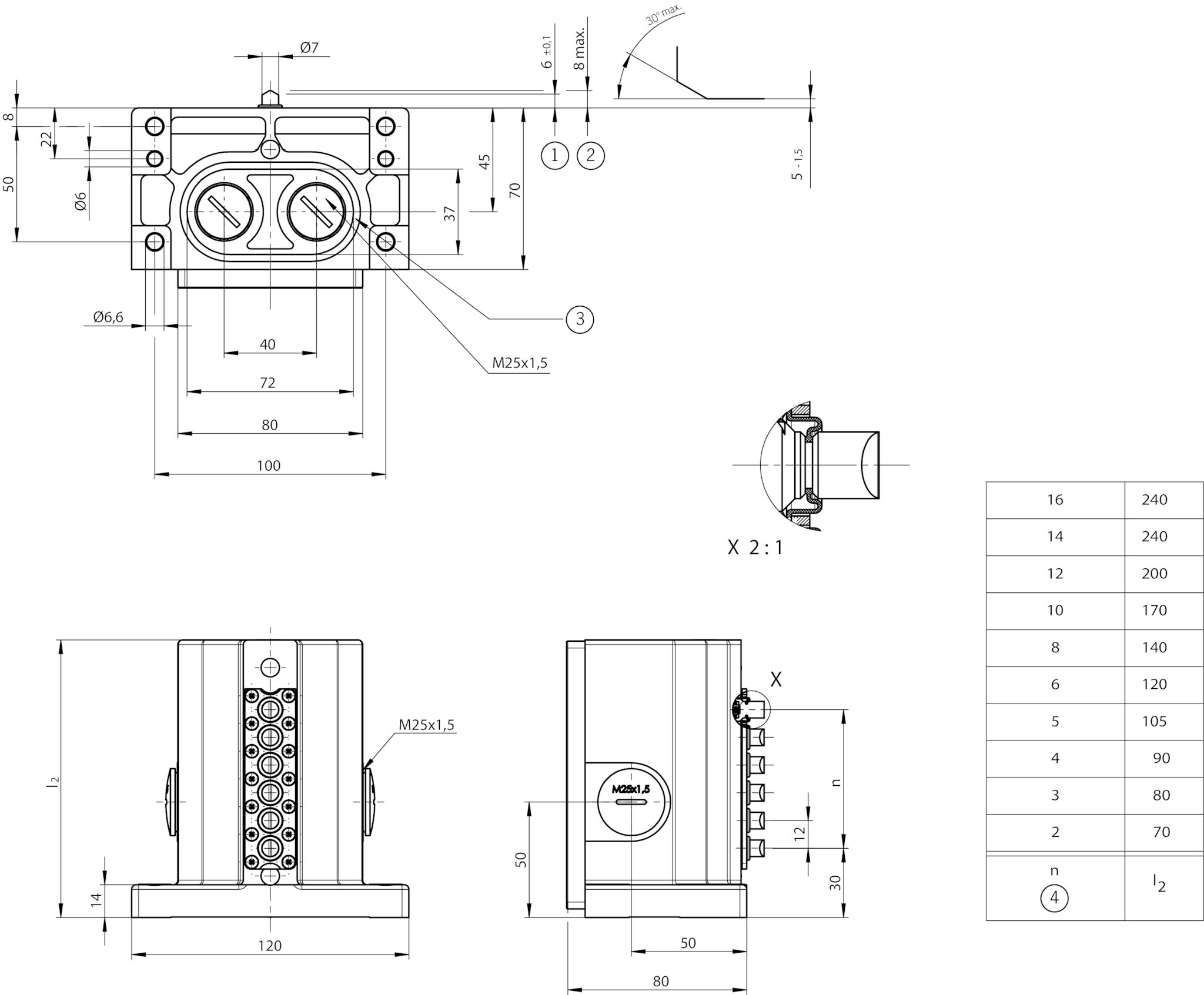

Maßzeichnung

1Schaltpunkt
2Ruhestellung
3Nut für Dichtring
4Anzahl der Stößel

Anschlussplan

Anschlussplan

Technische Daten

Zulassungen

Zulassung EAC

Mechanische Werte und Umgebung

Bauform stehend, nach DIN 43697
Gehäusewerkstoff
Gehäuse Aluminium-Druckguss eloxiert
Masse
netto 0,9 kg
Umgebungstemperatur -5 ... 80 °C
Schutzart IP67
Mechanische Lebensdauer 30 x 106
Kontaktwerkstoff Silberlegierung, hauchvergoldet
Schaltprinzip Sprungschaltglied (Schließzeit < 4 ms Prelldauer < 3 ms)
Stößelabstand 12 mm
Einbaulage beliebig
Anzahl Schaltelemente 3
Anzahl Öffner 3
Anzahl Schließer 3
Anschlussart
4 x M25 x 1,5
Anfahrgeschwindigkeit 0,01 ... 20 m/min
Betätigungselement Dachstößel (d Rolle = 5. Schaltpunktgenauigkeit ± 0,002. Die reproduzierbare Schaltpunktgenauigkeit bezieht sich auf den axialen Weg des Stößels und dem mit ca. 2000 Schaltspielen eingefahrenen Schaltelement ES 502 E.)
Betätigungskraft min.20 N

Elektrische Anschlusswerte

thermischer Bemessungsstrom Ith 8 A
Gebrauchskategorie nach EN 60947-5-1
AC-15 6A 230V
DC-13 6A 24V
AC-12 8A 250V
Kurzschlussschutz nach IEC 60269-1 8A gG
Bemessungsisolationsspannung Ui 250 V
Bemessungsstoßspannungsfestigkeit Uimp 2,5 kV
Schaltstrom
min. bei DC 12V min.10 mA
Anschlussquerschnitt 0,34 ... 1,5 mm²

Verschiedenes

Zusätzliches Merkmal (Außen liegende Membran = AM. Die außen liegende Membran schützt die Stößelführung zusätzlich. Das Verkleben der Stößel, hauptsächlich hervorgerufen durch stark harzende Kühlschmierstoffe, kann mit dieser AM-Ausführung verhindert werden.)
