RGBF03D12-514AM-M (Best. Nr. 087123)

Baureihe RGBF...AM 12 mm mechanisch

  • Mit außen liegender Membran
  • Stößelabstand 12 mm
  • Gehäusebauform stehend nach DIN 43697
  • Schutzart IP67 nach IEC 60529
RGBF03D12-514AM-M (Best. Nr. 087123)

Beschreibung

Außen liegende Membran

Die außen liegende Membran schützt die Stößelführung vor Eindringen feinster Stäube (Schleif-, Guss-, Glasstaub usw.) und verhindert somit ein Festsitzen der Stößel. Gleichzeitig kann mit dieser AM-Ausführung das Verkleben der Stößel, hauptsächlich hervorgerufen durch stark harzende Kühlschmierstoffe, wirksam verhindert werden.

Schaltelement

ES 514Sprungschaltglied 1 Ö + 1 S

Bei Verwendung von Sicherheitsschaltelementen muss zum Erreichen des Zwangsöffnungsweges der Nockenabstand eingehalten werden. Die Nocken müssen entsprechend EN ISO 14119 formschlüssig montiert, d. h. vernietet, verschweißt oder anderweitig gegen Lösen gesichert werden.

LED-Funktionsanzeige

LED-Funktionsanzeige auf Anfrage möglich.

Maßzeichnung
Maßzeichnung
Anschlussplan
Anschlussplan

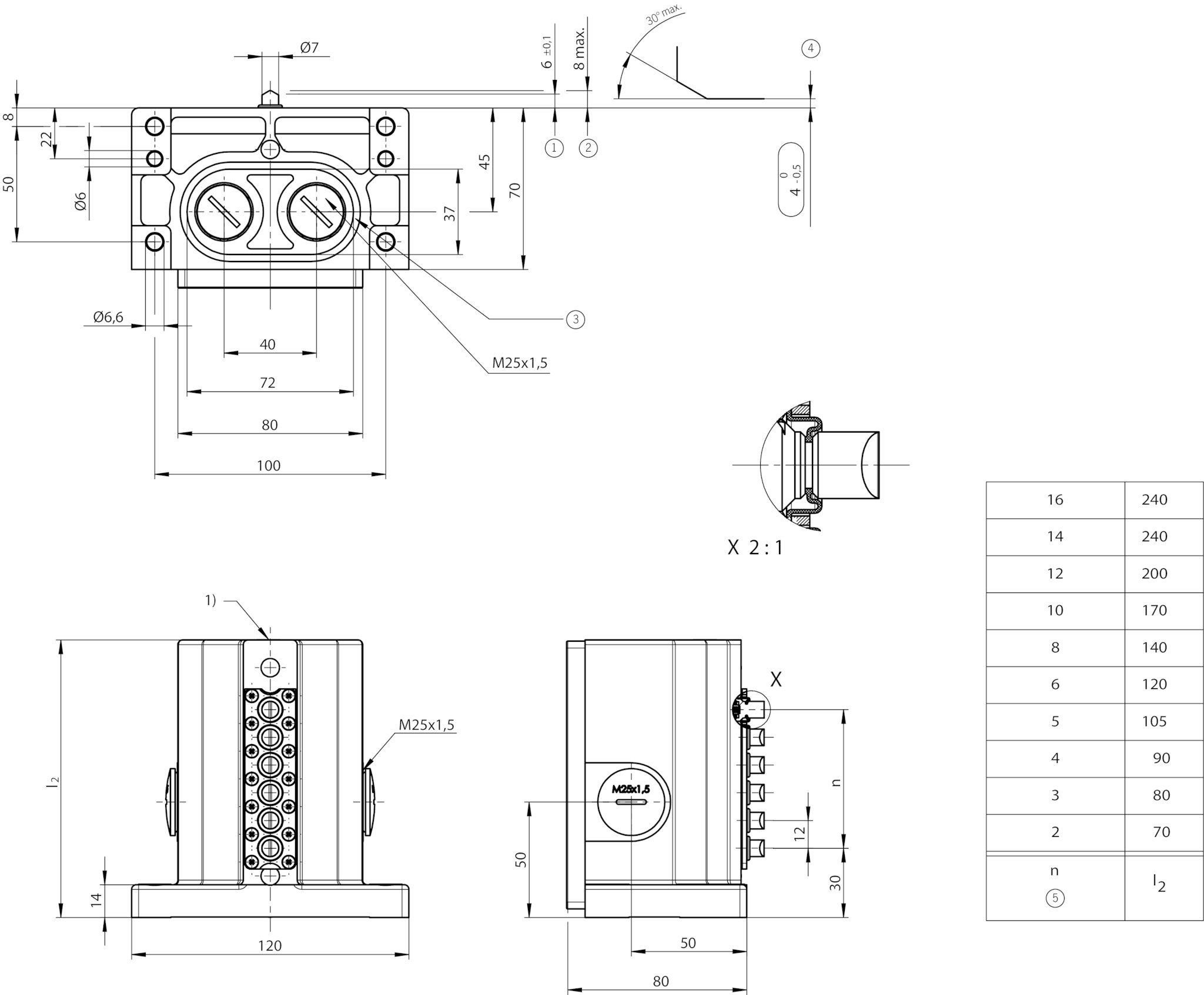

Maßzeichnung

Maßzeichnung
1Schaltpunkt
2Ruhestellung
3Nut mit Dichtring
4Sicherheits-Schaltelement ES 514 zwangstrennend. Zwangstrenner-Funktion ist von der Einhaltung dieses Masses abhängig. Betätiger (Nocken) müssen formschlüssig mit der Maschine verbunden sein. Schalter nur austauschbar mit gleichem Typ.
5Anzahl der Stößel
1)Selbstklebeetikett 041734 aufgeklebt.

Anschlussplan

Anschlussplan

Technische Daten

Zulassungen

Zulassung EACZulassung c_UL_us LISTED Class 2

Mechanische Werte und Umgebung

Bauform stehend, nach DIN 43697
Gehäusewerkstoff
Gehäuse Aluminium-Druckguss eloxiert
Masse
netto 0,9 kg
Umgebungstemperatur -5 ... 80 °C
Schutzart IP67
Mechanische Lebensdauer 1 x 106
Kontaktwerkstoff Silberlegierung, hauchvergoldet
Schaltprinzip Sprungschaltglied (Schließzeit ≤ 5 ms Prelldauer ≤ 3 ms)
Stößelabstand 12 mm
Einbaulage beliebig
Anzahl Schaltelemente 3
Anzahl Zwangsöffner 3
Anzahl Schließer 3
Anschlussart
4 x M25 x 1,5
Anfahrgeschwindigkeit 0,01 ... 20 m/min
Betätigungselement Dachstößel
Betätigungskraft min.30 N

Elektrische Anschlusswerte

thermischer Bemessungsstrom Ith 10 A
Gebrauchskategorie nach EN 60947-5-1
AC-15 2,5A 230V
DC-13 6A 24V
Kurzschlussschutz nach IEC 60269-1 6A gG
Bemessungsisolationsspannung Ui 250 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Schaltstrom
min. bei DC 24V min.5 mA
Anschlussquerschnitt 0,34 ... 1,5 mm²

Verschiedenes

Zusätzliches Merkmal (Außen liegende Membran = AM. Die außen liegende Membran schützt die Stößelführung zusätzlich. Das Verkleben der Stößel, hauptsächlich hervorgerufen durch stark harzende Kühlschmierstoffe, kann mit dieser AM-Ausführung verhindert werden.)

Zuverlässigkeitswerte nach EN ISO 13849-1

B10D 2 x 106
